• [原创]混淆 Pass 分析 - Flattening

概述

代码扁平化的目的是将原有的程序逻辑重新组合成复杂逻辑，其主要体现是把原来的 if else语句转换成 switch语句。switch结构体包含多个分支，各个分支的执行顺序是随机的，但并不影响真正的程序逻辑。然后在 switch结构的外层，再套一个或多个 while循环。
下面编写一段代码进行测试，代码的功能是在 main函数中执行一个名称为 add的自定义函数。add函数里会判断参数 num1 是否等于 100，如果等于，则返回 0，否则继续执行，而后将参数 num1和 num2相加，结果赋值给 num3，并返回 num3。具体代码如下：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
int add(int num1, int num2){
    if (num1 == 100) {
        return 0;
    }
    int num3 = num1 + num2;
    return num3;
}

int main(){
   int num1 = 10;
   int num2 = 20;
   int num3 = add(num1,num2);
   return 0;
}

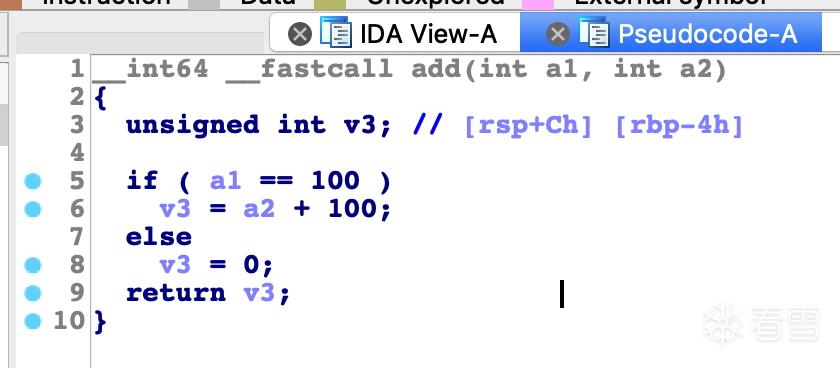

编译上面的代码，使用 IDA 反编译可执行文件，会看到代码的调用过程非常简单，很容易被分析，如图所示:

源码分析

obfuscator-llvm 中有一个代码扁平化的 Pass，名称为 flattening，接下来我们抽丝剥茧，一步步分析 flattening是怎么做到代码扁平化的。

首先使用 opt 进行调试。打开 Flattening.cpp，从第 39 行可以看到注册的 Pass 名称是 flattening；第 45 行调用 toObfuscate判断需要处理的函数是否有 fla标识（为了调试方便，我们将这部分代码注释掉），如果判断有，就调用flatten函数，这个函数是我们分析的关键。Flattening.cpp 文件的内容如下：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
namespace {
struct Flattening : public FunctionPass {
  static char ID;  // Pass identification, replacement for typeid
  bool flag;

  Flattening() : FunctionPass(ID) {}
  Flattening(bool flag) : FunctionPass(ID) { this->flag = flag; }

  bool runOnFunction(Function &F);
  bool flatten(Function *f);
};
}

char Flattening::ID = 0;
static RegisterPass<Flattening> X("flattening", "Call graph flattening");
Pass *llvm::createFlattening(bool flag) { return new Flattening(flag); }

bool Flattening::runOnFunction(Function &F) {
  Function *tmp = &F;
  // Do we obfuscate
  if (toObfuscate(flag, tmp, "fla")) {
    if (flatten(tmp)) {
      ++Flattened;
    }
  }

  return false;
}

在 flatten函数的入口设置断点，在 lldb 后面输入命令 po f->dump()，打印参数 F，输出 add函数的所有中间层代码，代码如下，为了方便理解，每一行都做了相应注释：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
; Function Attrs: noinline nounwind ssp uwtable
define i32 @add(i32 %num1, i32 %num2) #0 {

entry:  ;第 1 个 BasicBlock，名称是 entry
    %retval = alloca i32, align 4    ;为返回值分配 4 字节空间
    %num1.addr = alloca i32, align 4 ;为变量 num1.addr 分配 4 字节空间
    %num2.addr = alloca i32, align 4 ;为变量 num2.addr 分配 4 字节空间
    %num3 = alloca i32, align 4 ;为变量 num3 分配 4 字节的空间
    store i32 %num1, i32* %num1.addr, align 4 ;将变量 num1 保存到 num1.addr
    store i32 %num2, i32* %num2.addr, align 4 ;将变量 num2 保存到 num2.addr
    %0 = load i32, i32* %num1.addr, align 4 ;将变量 num1.addr 保存到变量 0
    %cmp = icmp ne i32 %0, 100 ;比较变量 0 是否等于 100
    br i1 %cmp, label %if.then, label %if.end ;如果条件比较成立则会跳转到 if.then

if.then:  ;第 2 个 BasicBlock，名称是 if.then ; preds = %entry
    store i32 0, i32* %retval, align 4
    br label %return   ;跳转到 return

if.end:  ;第 3 个 BasicBlock，名称是 if.end   ; preds = %entry
    %1 = load i32, i32* %num1.addr, align 4  ;将变量 num1.addr 保存到变量 1
    %2 = load i32, i32* %num2.addr, align 4  ;将变量 num2.addr 保存到变量 2
    %add = add nsw i32 %1, %2 ;将变量 1 和变量 2 相加，结果保存到变量 add
    store i32 %add, i32* %num3, align 4 ;将变量 add 保存到变量 num3
    %3 = load i32, i32* %num3, align 4  ;将变量 num3 保存到变量 3
    store i32 %3, i32* %retval, align 4 ;将变量 3 保存到变量 retval
    br label %return ;跳转到 return

return: ;第 4 个 BasicBlock，名称是 return     ; preds = %if.end, %if.then
    %4 = load i32, i32* %retval, align 4
    ret i32 %4
}

可以看出，一共有 4 个 BasicBlock，分别是 entry、if.then、if.end和 return。第 63 行是 flatten
函数要执行的第一条代码，第 63 行和第 64 行的作用是生成随机数（下方代码），这个在后面会用到：

1
2
3
62 //生成随机数
63 char scrambling_key[16];
64 llvm::cryptoutils->get_bytes(scrambling_key, 16);

第 68 行和第 69 行的作用是将代码中的 switch语句转换成 if语句：

1
2
3
67  //转换 switch 语句
68 FunctionPass *lower = createLowerSwitchPass();
69 lower->runOnFunction(*f);

紧接着，第 72 行到第 80 行的作用是保存原始的 BasicBlock到 origBB 容器：

1
2
3
4
5
6
7
8
9
10
71  //保存所有原始的 BasicBlock
72  for (Function::iterator i = f->begin(); i != f->end(); ++i) {
73      BasicBlock *tmp = &*i;
74      origBB.push_back(tmp);
75
76      BasicBlock *bb = &*i;
77      if (isa<InvokeInst>(bb->getTerminator())) {
78          return false;
79      }
80  }

第 88 行的作用是清空 origBB 容器里的第一个BasicBlock，因为第一个BasicBlock需要单独处理：

1
2
3
4
5
6
7
87  //清空第一个 BasicBlock
88  origBB.erase(origBB.begin());
89
90  //获取指向第一个 BasicBlock 的指针
91  Function::iteratortmp = f->begin();  //++tmp;
92  BasicBlock *insert = &*tmp;
93

第 95 行到第 98 行的作用是判断第一个BasicBlock是否含有条件语句，如果有，就获取条件语句的内容，并赋给br变量：

1
2
3
4
5
94  //如果第一个 BasicBlock 含有条件语句
95  BranchInst *br = NULL;
96  if (isa<BranchInst>(insert->getTerminator())) {
97      br = cast<BranchInst>(insert->getTerminator());
98  }

获取的内容如下：

1
br i1 %cmp, label %if.then, label %if.end

第 100 行到第 107 行的作用是获取第一个BasicBlock的倒数第二行：

1
2
3
4
5
6
7
8
9
100  if ((br != NULL && br->isConditional()) ||
101      insert->getTerminator()->getNumSuccessors() > 1) {
102      BasicBlock::iterator i = insert->end();
103      --i;
104
105      if (insert->size() > 1) {
106          --i;
107      }
108

获取的内容如下：

1
%cmp = icmp ne i32 %0, 100

第 109 行的作用是对 BasicBlock进行分割，第 110 行是将分割后的内容放入 origBB 容器的第一条记录中，还记得第88 行清空了origBB容器的第一条记录吧？

1
2
3
4
109      BasicBlock *tmpBB = insert->splitBasicBlock(i, "first");
110      origBB.insert(origBB.begin(), tmpBB);
111  }
112

分割后 tmp得到的内容如下：

1
2
3
first:                                   ; preds = %entry
    %cmp = icmp ne i32 %0, 100
    br i1 %cmp, label %if.then, label %if.end

分割后 insert 的内容如下：

1
2
3
4
5
6
7
8
9
entry:
    %retval = alloca i32, align 4
    %num1.addr = alloca i32, align 4
    %num2.addr = alloca i32, align 4
    %num3 = alloca i32, align 4
    store i32 %num1, i32* %num1.addr, align 4
    store i32 %num2, i32* %num2.addr, align 4
    %0 = load i32, i32* %num1.addr, align 4
    br label %first

第 114 行是移除跳转语句，也就是将 br label%first移除：

1
2
113  // 移除跳转
114  insert->getTerminator()->eraseFromParent();

第 117 行到第 122 行的作用是创建 switch语句需用的变量 switchVar，变量的值就是最前面第 63 行和第 64 行随机生成的 scrambling_key：

1
2
3
4
5
6
7
116  //创建 switchVar，并按其进行设置
117  switchVar = new AllocaInst(Type::getInt32Ty(f->getContext()), 0, "switchVar", insert);
118
119  new StoreInst(
120      ConstantInt::get(Type::getInt32Ty(f->getContext()),
121                       llvm::cryptoutils->scramble32(0, scrambling_key)),
122                       switchVar, insert);

创建好 switchVar之后，再打印 insert，可以看到其内容的最后多了两条语句：

1
2
%switchVar = alloca i32
store i32 1207049111, i32* %switchVar

第 125 行的作用是创建 loopEntry和 loopEnd，此时里面的代码还是空的。第 128 行是创建一条 load指令，将 switchvar放入 loopEntry中。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
124  //创建主循环
125  loopEntry = BasicBlock::Create(f->getContext(), "loopEntry", f, insert);
126  loopEnd = BasicBlock::Create(f->getContext(), "loopEnd", f, insert);
127
128  load = new LoadInst(switchVar, "switchVar", loopEntry);
129
130  //在顶部移动第一个 BasicBlock
131  insert->moveBefore(loopEntry);
132  BranchInst::Create(loopEntry, insert);
133
134  //从 loopEnd 跳转到 loopEntry
135  BranchInst::Create(loopEntry, loopEnd);
136
137  BasicBlock *swDefault = BasicBlock::Create(f->getContext(), "switchDefault", f, loopEnd);
138
139  BranchInst::Create(loopEnd, swDefault);
140
141  //创建 switch 语句本身，并设置条件
142  switchI = SwitchInst::Create(&*f->begin(), swDefault, 0, loopEntry);
143  switchI->setCondition(load);
144
145  //移除第一个BasicBlock 中的跳转分支，并且创建一个到 while 循环的跳转
146  f->begin()->getTerminator()->eraseFromParent();
147
148  BranchInst::Create(loopEntry, &*f->begin()); //添加上 br label %loopEntry

第 151 行到第 164 行的作用是给 origBB 里每个的 BasicBlock 填充 switch分支：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
150  //把所有 BasicBlock 都放入 switch 分支
151  for (vector<BasicBlock *>::iterator b = origBB.begin(); b != origBB.end();
152       ++b) {
153      BasicBlock *i = *b;
154      ConstantInt *numCase = NULL;
155
156      //把 BasicBlock 移动到 switch 内（只是视觉上的，不涉及代码逻辑）
157      i->moveBefore(loopEnd);
158
159      //给 switch 添加 case，switchVar 是随机数
160      numCase = cast<ConstantInt>(ConstantInt::get(
161          switchI->getCondition()->getType(),
162          llvm::cryptoutils->scramble32(switchI->getNumCases(), scrambling_key)));
163      switchI->addCase(numCase, i);  //添加 switch case
164  }

经过上面一番处理之后，得到的代码如下：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
(lldb) po f->dump()
; Function Attrs: noinline nounwind ssp uwtable
define i32 @add(i32 %num1, i32 %num2) #0 {
 entry:
     %retval = alloca i32, align 4
     %num1.addr = alloca i32, align 4
     %num2.addr = alloca i32, align 4
     %num3 = alloca i32, align 4
     store i32 %num1, i32* %num1.addr, align 4
     store i32 %num2, i32* %num2.addr, align 4
     %0 = load i32, i32* %num1.addr, align 4
     %switchVar = alloca i32
     store i32 1207049111, i32* %switchVar
     br label %loopEntry

loopEntry:                                 ; preds = %entry,%loopEnd
        %switchVar1 = load i32, i32* %switchVar
        switch i32 %switchVar1, label %switchDefault [
            i32 1207049111, label %first
            i32 -677357051, label %if.then
            i32 -1251090459, label %if.end
            i32 1194405227, label %return
        ]

switchDefault:                             ; preds = %loopEntry
    br label %loopEnd

first:                                     ; preds = %loopEntry
    %cmp = icmp ne i32 %0, 100
    br i1 %cmp, label %if.then, label %if.end

if.then:                                   ; preds = %loopEntry,%first
    store i32 0, i32* %retval, align 4
    br label %return

if.end:                                    ; preds = %loopEntry, %first
    %1 = load i32, i32* %num1.addr, align 4
    %2 = load i32, i32* %num2.addr, align 4
    %add = add nsw i32 %1, %2
    store i32 %add,i32* %num3, align 4
    %3 = load i32, i32* %num3, align 4
    store i32 %3, i32* %retval, align 4
    br label %return

return:                                    ; preds = %loopEntry, %if.end, %if.then
    %4 = load i32, i32* %retval, align 4
    ret i32 %4

loopEnd:                                   ; preds = %switchDefault
    br label %loopEntry
}

可以看出，扁平化效果已经实现了，loopEntry和 loopEnd是一个 while循环，while循环中有一个 switch结构，switch结构中有 4 个 case分支，分别是 first、if.then、if.end、return。如果 switchVar的值是1207049111，就跳转到 first分支；如果是-677357051，则跳转到 if.then；如果是 -125090459，跳转到 if.end分支；如果是1194405227，跳转到 return分支。
可以看到，上面得到的中间层代码中已经有 switch结构了，但是在执行跳转时并没有更新 switchVar，这样会使真实的程序逻辑没有正确执行。第 166 行到第 237 行的作用就是更新 switchVar，因为只有一个后续块相当于无条件跳转，所以直接将switchVar更新成后续块对应的 case：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
166  //重新计算 switchVar
167  for (vector<BasicBlock *>::iterator b = origBB.begin(); b != origBB.end();
168       ++b) {
169      BasicBlock *i = *b;
170      ConstantInt *numCase = NULL;
171
172      // Ret BasicBlock 是个返回块，不需要更新 caseVar
173      if (i->getTerminator()->getNumSuccessors() == 0) {
174          continue;
175      }
176
177      //如果是无条件跳转
178      if (i->getTerminator()->getNumSuccessors() == 1) {
179          // Get successor and delete terminator
180          BasicBlock *succ = i->getTerminator()->getSuccessor(0);
181          i->getTerminator()->eraseFromParent();
182
183          //获取下一个 case 分支
184          numCase = switchI->findCaseDest(succ);
185
186          // If next case == default case (switchDefault)
187          if (numCase == NULL) {
188              numCase = cast<ConstantInt>(
189                  ConstantInt::get(switchI->getCondition()->getType(),
190                   llvm::cryptoutils->scramble32(
191                  switchI->getNumCases() - 1, scrambling_key)));
192        }
193
194        //更新 switchVar，并且跳转到循环尾部
195        new StoreInst(numCase, load->getPointerOperand(), i); //store 给%switchVar 赋值为 numCase
196        BranchInst::Create(loopEnd, i); //插入 br label %loopEnd
197        continue;
198    }
199
200    //If it's a conditional jump       //有两个后续块，也就是条件跳转，successor 对象就是后续块的意思
201    if (i->getTerminator()->getNumSuccessors() == 2) {
202        //获取接下来的 case 分支
203        ConstantInt *numCaseTrue =
204            switchI->findCaseDest(i->getTerminator()->getSuccessor(0));
205        ConstantInt *numCaseFalse =
206            switchI->findCaseDest(i->getTerminator()->getSuccessor(1));
207
208        //检查 next case 和 default case (switchDefault) 是否相等
209        if (numCaseTrue == NULL) {
210            numCaseTrue = cast<ConstantInt>(numCaseTrue = cast<ConstantInt>(
211                ConstantInt::get(switchI->getCondition()->getType(),
212                                 llvm::cryptoutils->scramble32(
213                                     switchI->getNumCases() - 1, scrambling_key)));
214        }
215
216        if (numCaseFalse == NULL) {
217            numCaseFalse = cast<ConstantInt>(
218                ConstantInt::get(switchI->getCondition()->getType(),
219                                 llvm::cryptoutils->scramble32(
220                                     switchI->getNumCases() - 1, scrambling_key)));
221        }
222
223        // Create a SelectInst  %1 = select i1 %cmp, i32 117441206, i32 -880348549
224        BranchInst *br = cast<BranchInst>(i->getTerminator());
225        SelectInst *sel =
226            SelectInst::Create(br->getCondition(), numCaseTrue, numCaseFalse, "",
227                               i->getTerminator());
228
229        //清除终止符
230        i->getTerminator()->eraseFromParent();
231
232        //更新 switchVar，并且跳转到循环尾部
233        new StoreInst(sel, load->getPointerOperand(), i);
234        BranchInst::Create(loopEnd, i);
235        continue;
236      }
237  }
238
239  fixStack(f);

最后我们看看最终的中间层代码是什么样的，完整的代码如下：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
(lldb) po f->dump()

; Function Attrs: noinline nounwind ssp uwtable
define i32 @add(i32 %num1, i32 %num2) #0 {

entry:
    %.reg2mem = alloca i32
    %retval = alloca i32, align 4
    %num1.addr = alloca i32, align 4
    %num2.addr = alloca i32, align 4
    %num3 = alloca i32, align 4
    store i32 %num1, i32* %num1.addr, align 4
    store i32 %num2,i32* %num2.addr, align 4
    %0 = load i32, i32* %num1.addr, align 4
    store i32 %0, i32* %.reg2mem
    %switchVar = alloca i32
    store i32 1207049111, i32* %switchVar
    br label %loopEntry

loopEntry:                                  ; preds = %entry, %loopEnd
    %switchVar1 = load i32, i32* %switchVar
    switch i32 %switchVar1, label %switchDefault [
        i32 1207049111, label %first
        i32 -677357051, label %if.then
        i32 -1251090459, label %if.end
        i32 1194405227, label %return
    ]

switchDefault:                              ; preds = %loopEntry
   br label %loopEnd

first:                                      ; preds = %loopEntry
    %.reload = load volatile i32, i32* %.reg2mem
    %cmp = icmp ne i32 %.reload, 100
    %1 = select i1 %cmp, i32 -677357051, i32 -1251090459
    store i32 %1, i32* %switchVar
    br label %loopEnd


if.then:                                    ; preds = %loopEntry
    store i32 0, i32* %retval, align 4
    store i32 1194405227, i32* %switchVar
    br label %loopEnd

if.end:                                      ; preds = %loopEntry
    %2 = load i32, i32* %num1.addr, align 4
    %3 = load i32, i32* %num2.addr, align 4
    %add = add nsw i32 %2, %3
    store i32 %add, i32* %num3, align 4
    %4 = load i32, i32* %num3, align 4
    store i32 %4, i32* %retval, align 4
    store i32 1194405227, i32* %switchVar
    br label %loopEnd

return:                                       ; preds = %loopEntry
    %5 = load i32, i32* %retval, align 4
    ret i32 %5

loopEnd:                                      ; preds = %if.end,%if.then, %first, %switchDefault
    br label %loopEntry

}

可以看到，first、if.then、if.end这三个 BasicBlock的代码都会更新 switchVar，这样便达到了混淆代码逻辑的效果，并且不影响真实的程序逻辑。至此，整个代码扁平化的过程全部分析完。

总结

该文章只是针对最初版本的 OLLVM 中的 Flatttening Pass 进行了分析，通过简单的例子简述平坦化的实现步骤。但由于该仓库对应的 LLVM 版本较低，读者可以阅读最近的适配版本进行理解，整体思路相同，很多细节处理可能存在差异，比如OLLVM-17 在代码结构、可读性、上下文管理、随机数生成、代码简洁性和调试标识等方面表现更好，或者Hikari中使用了 DataLayout 来获取数据布局信息，同时增加了对异常处理的检查和调试信息的输出，读者感兴趣也可以调试看下具体实现细节。

最新回复：
mb_drqcwugq 2025-03-26 18:47:50
666666
