0x00 前言
曾经的曾经，我们还是懵懂无知 de 看待这个世界，直到被世界鞭挞的体无完肤，才对世界有一点点理解。

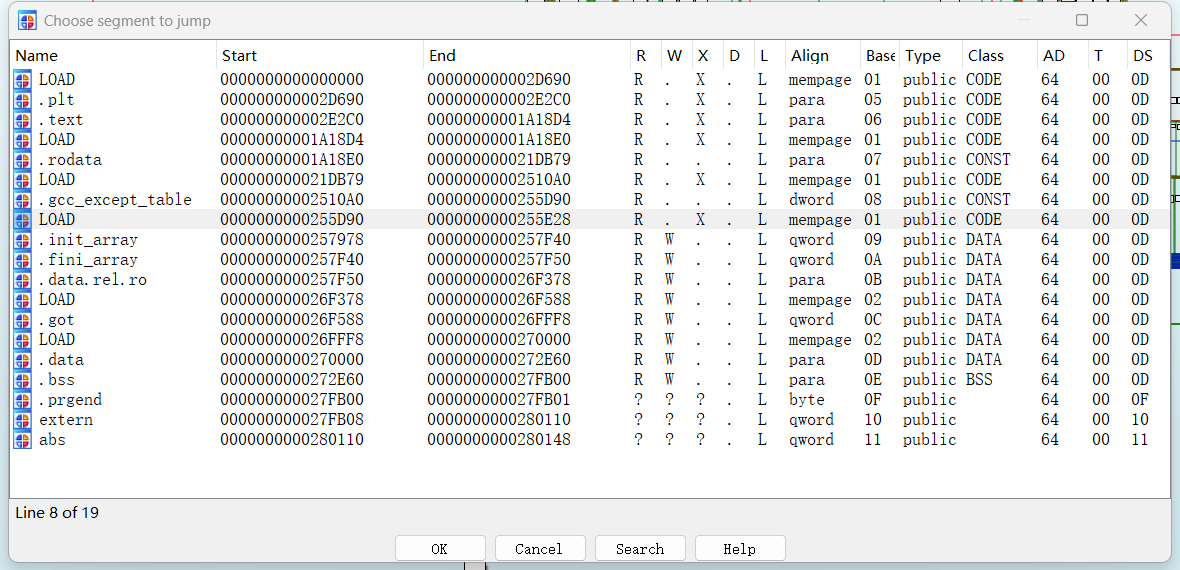

将 metasec_xx.so 拖入 ida，ida 很自信的帮我们把 so 分析完毕，查看区段信息，ok，没有压缩或加密，可以直接静态分析了(ida server 总是断，用 unidbg 调试没有 ida 直观，lldb/gdb 又太古老了，不如使用 idapython 调 unicorn)，找到入口，开始分析。
0x01 开始分析
跟踪关键算法从 java 层调用到 native 层之后，最终会调用一个很大的函数

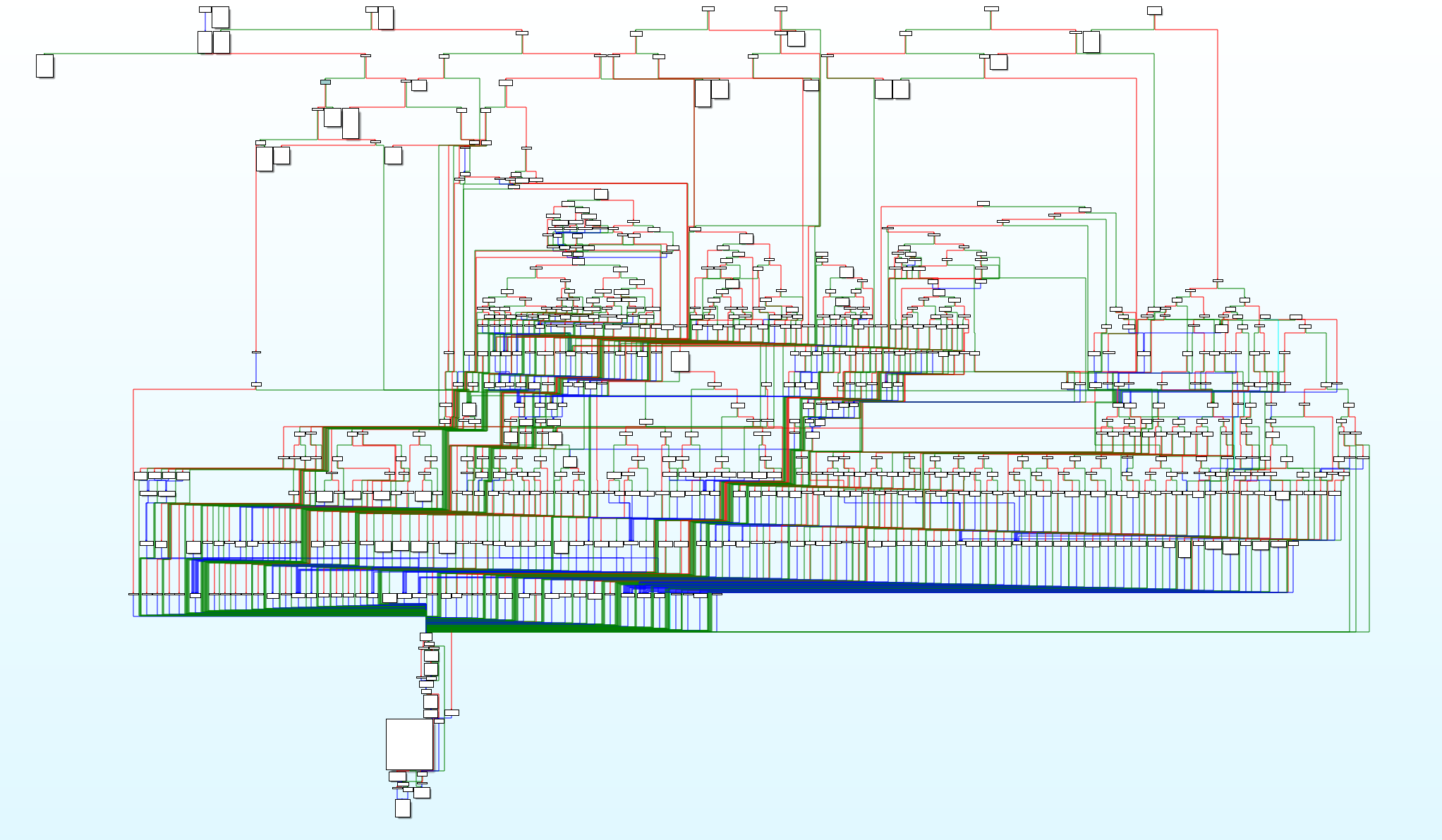

F5 状态下
可以确定该函数是 vm 的入口，并且有混淆，使 ida 反编译失败，看看汇编
ok，不是 ollvm 的混淆。
0x02 混淆及去混淆
分析一下这段混淆的含义
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 | MOV W9, #9 ; 全新的变量赋值STR X9, [SP,#0xA0+var_58] ; 将这个写入到堆栈中LDR X9, [SP,#0xA0+var_58] ; 又取出MOV W15, #0x11 ; 全新的变量赋值STR X15, [SP,#0xA0+var_58] ; 写入又取出LDR X15, [SP,#0xA0+var_58]ADD X0, X9, #1 ; x0=x9+1=10ADD X3, X9, #2 ; x3=x9+2=11MUL X9, X0, X9 ; x9=x0*x9=90MOV X7, #0xAAAAAAAAAAAAAAAA ; 全新的变量赋值ADD X0, X15, #1 ; x0=x15+1=0x12MUL X9, X9, X3 ; x9=x3*x9=11*90=(x9*(x9+1)*(x9+2))=0x3deMOVK X7, #0xAAAB ; x7=0xAAAAAAAAAAAAAAABADD X3, X15, #2 ; x3=x15+2=0x13MUL X15, X0, X15 ; x15=x15*x0=0x11*0x12UMULH X0, X9, X7 ; x0=(x9*x7)>>48=0x294MUL X15, X15, X3 ; x15=x15*x3=0x11*0x13=(x15*(x15+1)*(x15+2))LSR X3, X0, #1 ; x3=x0/2LSL X3, X3, #1 ; x3=x3*2=x0ADD X0, X3, X0,LSR#1 ; X0 = X3 + (X0 >> 1)=x0+x0/2=1.5*x0=0x3de（应该是用了数学技巧，矩阵转换？）UMULH X3, X15, X7SUB X9, X9, X0 ; x9=x9-x0=0LSR X0, X3, #1LSL X0, X0, #1 ; x0=x3ADD X0, X0, X3,LSR#1 ; X0 = X0 + (X3 >> 1)=x15ADRP X3, #loc_4A85C@PAGE ; 地址0SUB X15, X15, X0 ; x15=x15-x0=0ADRP X0, #loc_4ACF8@PAGE ; 地址1ADD X3, X3, #loc_4A85C@PAGEOFFADD X0, X0, #loc_4ACF8@PAGEOFFADD X9, X9, X3 ; x9=地址0ADD X15, X15, X0 ; x15=地址1CMP W14, #3 ; 获取bytecode的控制码CSEL X9, X9, X15, CC ; 根据上面的比较判断是去地址0，还是地址1BR X9 |
可以看到在写地址前，和比较前的一些运算完全没用，关键的只是后面地址和判断条件，那么去混淆的时候只要保存这块就行。

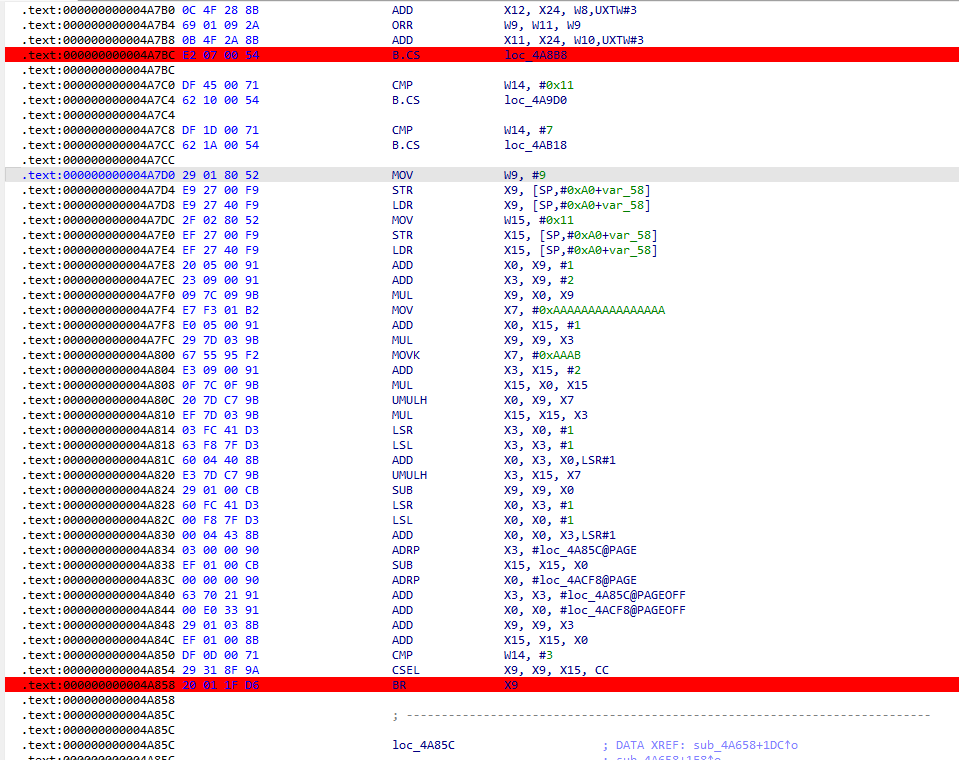

先手动去混淆
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 | CMP W14, #3B.CC loc_4A85CB loc_4ACF8NOPNOPNOPNOPNOPNOPNOPNOPNOPNOPNOPNOPNOPNOPNOPNOPNOPNOPNOPNOPNOPNOPNOPNOPNOPNOPNOPNOPNOPNOPNOPNOP |

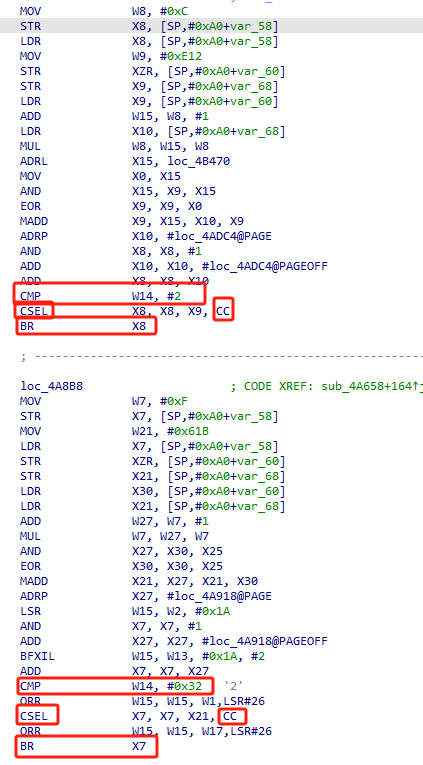

再看看后面是不是都是这样的
可以确定，该类混淆是通过在跳转指令中将跳转地址转为计算值，比较后写入到寄存器中实现跳转，ida 默认没有自动给你分析这个结果，导致反编译失败(中间的多余计算也是一个干扰)。
根据正确的跳转方式，保留关键的寄存器，其他和跳转无关的全部 nop(全是无意义的指令(ps:其实有些也不是))
写去混淆脚本
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100 101 102 103 104 105 106 107 108 109 110 111 112 113 114 115 116 117 118 119 120 121 122 | import idaapiimport idcfrom unicorn import *from unicorn.arm64_const import *from keystone import *BASE_reg=0x81class txxxxk: def __init__(self,address,size) -> None: self.start_addre=address self.size=size self.mu = Uc(UC_ARCH_ARM64, UC_MODE_ARM) self.mu.mem_map(address&0xfff000,0x20000000) data = idaapi.get_bytes(address,size) self.mu.mem_write(address,data) self.mu.reg_write(UC_ARM64_REG_SP,0x11000000) self.mu.hook_add(UC_HOOK_CODE, self.hook_code) self.cmp_reg_num=0 self.no_nop=[] self.br_remake=[] self.br_reg=[] self.b_addr1=0 self.b_addr2=0 self.cmp_seg="" self.ks = Ks(KS_ARCH_ARM64, KS_MODE_LITTLE_ENDIAN) def hook_code(self,mu, address, size, user_data): print("%x"%address) insn=idaapi.insn_t() idaapi.decode_insn(insn,address) dism=idc.generate_disasm_line(address,0) if insn.itype==idaapi.ARM_cmp: self.cmp_reg_num=insn.Op1.reg-BASE_reg self.no_nop.append(address) if insn.itype == idaapi.ARM_csel: self.b_addr1=self.mu.reg_read(UC_ARM64_REG_X0+insn.Op2.reg-BASE_reg) print(insn.Op3.reg-BASE_reg) self.b_addr2=self.mu.reg_read(UC_ARM64_REG_X0+insn.Op3.reg-BASE_reg) self.br_reg.append(insn.Op2.reg-BASE_reg) self.br_reg.append(insn.Op3.reg-BASE_reg) print("跳转地址 %x"%self.b_addr1) print("跳转地址 %x"%self.b_addr2) self.br_remake.append(address) self.no_nop.append(address) self.cmp_seg=dism.split(",")[-1].split(" ")[-1] if insn.itype==idaapi.ARM_br: self.br_remake.append(address) self.no_nop.append(address) def start(self): try: self.mu.emu_start(self.start_addre,self.start_addre+self.size) except UcError as e: if e.errno==UC_ERR_EXCEPTION: print("go on") else: print(e) print("ESP = %x" %self.mu.reg_read(UC_ARM64_REG_SP)) return self.check_reg() print("no_nop list ") print(self.no_nop) print("br_reg list ") print(self.br_reg) print("br list") print(self.br_remake) self.nop() self.change_ida_byte() def check_reg(self): i=self.size nop_list=[] while(i>=0): insn=idaapi.insn_t() idaapi.decode_insn(insn,self.start_addre+i) flag=False for op in insn.ops: if op.reg!=0 and (op.reg-BASE_reg) in self.br_reg: flag=True for op in insn.ops: if flag: if op.reg!=0 and (op.reg-BASE_reg) not in self.br_reg and op.reg!=0xa1: self.br_reg.append(op.reg-BASE_reg) print("%x 参与计算的其他寄存器 %d"%(self.start_addre+i,op.reg-BASE_reg)) nop_list.append(self.start_addre+i) i-=4 for no_nop_i in self.no_nop: if no_nop_i in nop_list: nop_list.remove(no_nop_i) j=0 while(j<self.size): if j+self.start_addre not in nop_list: self.no_nop.append(self.start_addre+j) j+=4 def nop(self): i=0 while(i<self.size): if i+self.start_addre in self.no_nop: i+=4 continue idaapi.patch_dword(i+self.start_addre,0xD503201F) i+=4 def change_ida_byte(self): code="B"+self.cmp_seg+" "+hex(self.b_addr1) print(code,self.br_remake[0]) encoding, count = self.ks.asm(code,self.br_remake[0]) i=0 print(code) for cc in encoding: idaapi.patch_byte(self.br_remake[0]+i,cc) i+=1 code="B"+" "+hex(self.b_addr2) encoding, count = self.ks.asm(code,self.br_remake[1]) print(code) i=0 for cc in encoding: idaapi.patch_byte(self.br_remake[1]+i,cc) i+=1 |

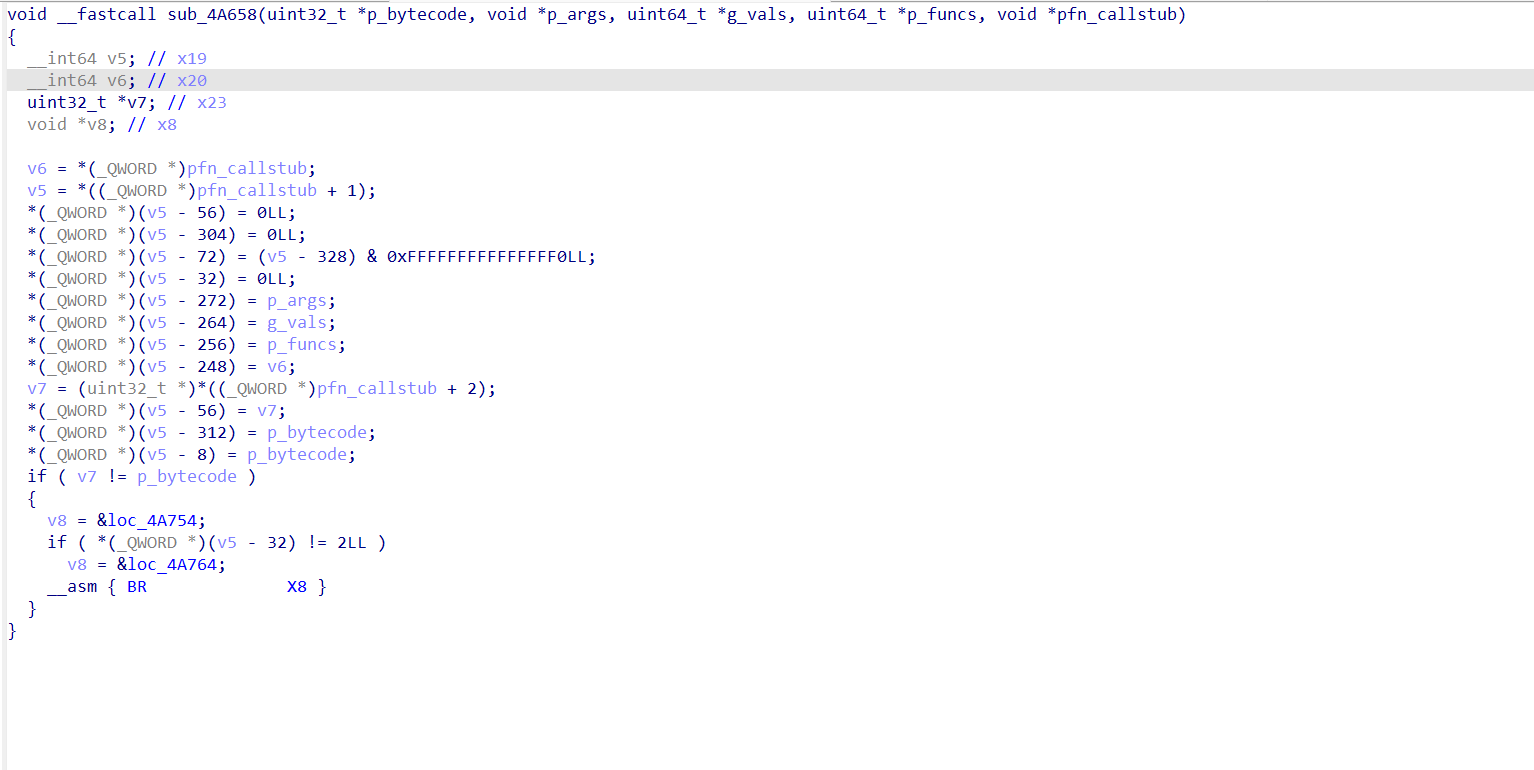

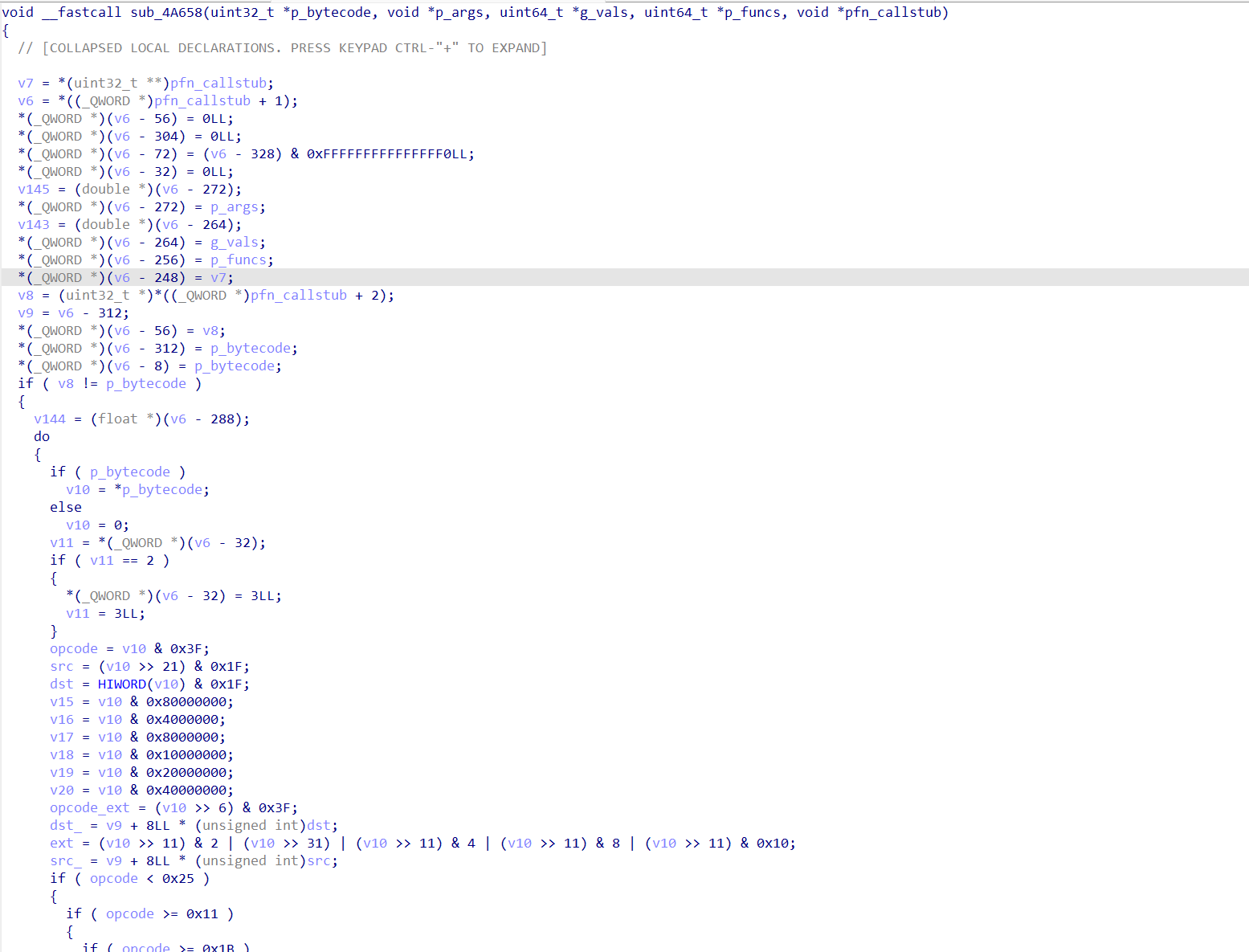

去混淆后，ida 再次反编译查看
可以正常解析了，接下来我们要做的就简单了只需要对这个函数进行逐 byte 解析并记录其过程即可。
0x03 VM 解释流程

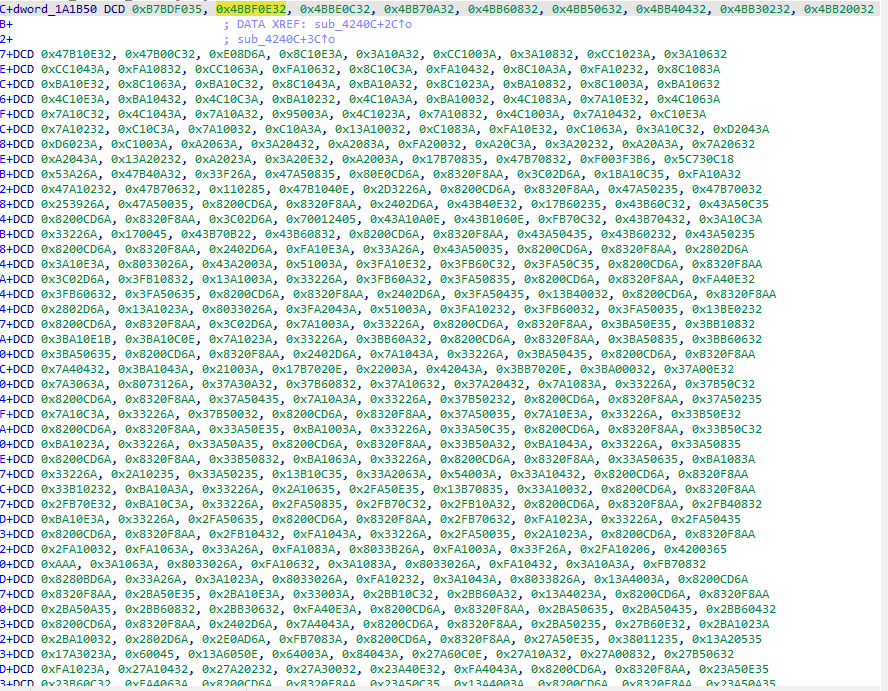

前面说过，该函数是一个 VM 解释的函数，VM 里执行的二进制代码我把他统称为 vm_opcode，这个 vm 里的 vm_opcode 大概长这样

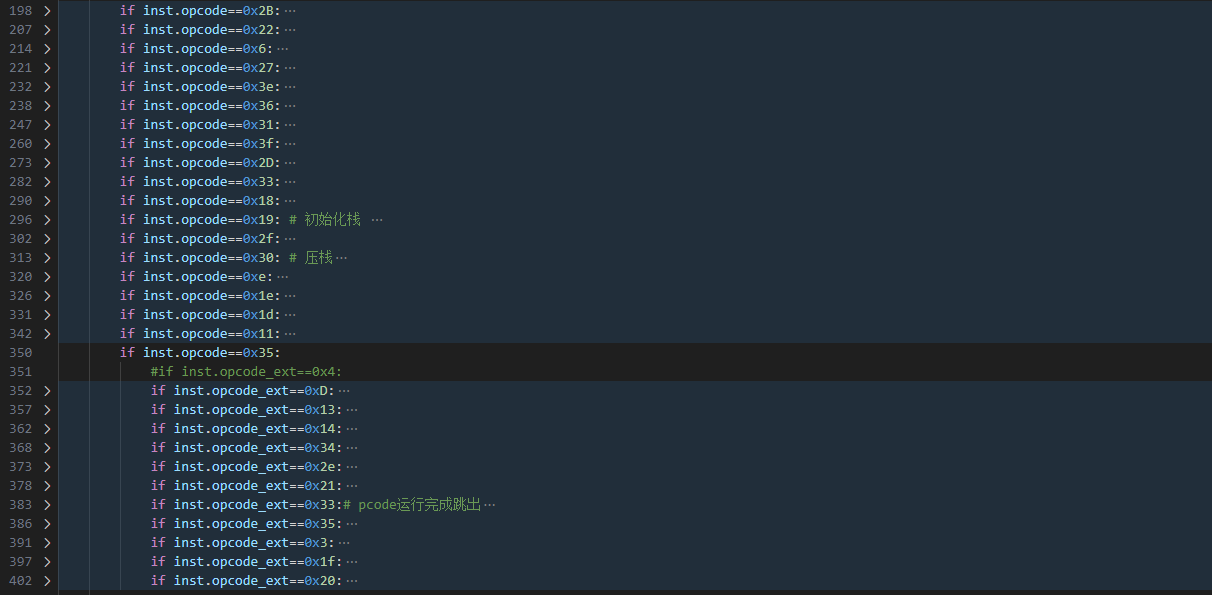

前面去混淆的代码就是在对这段数据进行一个翻译执行。动静态执行分析一下，解释流程大概是这样的
关于如何分析 vm 和 vm 的结构可以看看看雪的月板第一的文章 https://bbs.kanxue.com/thread-282300.htm
0x04 还原成 C 代码
在上面的文章中，大佬已将伪代码一一列出，最后的做法是在这个基础上纯看代码静态分析，在他的基础上做了点改进
将伪代码用函数表示，并用真实的堆栈和真实的c语句将其打印，对于跳转的指令在前面加上c的跳转指示表，然后通过gcc编译，将编译的结果放入到ida中进行反编译，这样做的目的是在编译时会对编译语句进行编译优化，去除一下冗余和重复计算，这样之后再用ida的反编译优化，再进行了一次的优化，使得其读起来没那么复杂
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 | #include <stdint.h>#include <stdio.h>typedef void (*PFN_CALLSTUB)(uint64_t, void *);void foo_000DA700(uint64_t *p_args, uint64_t *g_vars, uint64_t *p_funcs, PFN_CALLSTUB callstub) { uint64_t r0 = 0; uint64_t r1 = 0; uint64_t r2 = 0; uint64_t r3 = 0; uint64_t r4 = (uint64_t)p_args; uint64_t r5 = (uint64_t)g_vars; uint64_t r6 = (uint64_t)p_funcs; uint64_t r7 = (uint64_t)callstub; uint64_t r8 = 0; uint64_t r9 = 0; uint64_t r10 = 0; uint64_t r11 = 0; uint64_t r12 = 0; uint64_t r13 = 0; uint64_t r14 = 0; uint64_t r15 = 0; uint64_t r16 = 0; uint64_t r17 = 0; uint64_t r18 = 0; uint64_t r19 = 0; uint64_t r20 = 0; uint64_t r21 = 0; uint64_t r22 = 0; uint64_t r23 = 0; uint64_t r24 = 0; uint64_t r25 = 0; uint64_t r26 = 0; uint64_t r27 = 0; uint64_t r28 = 0; uint64_t r30 = 0; uint64_t r31 = 0; uint64_t field_120 = 0; uint64_t field_128 = 0; uint8_t stack_buffer[0x420]; uint64_t r29 = (uint64_t)&stack_buffer[sizeof(stack_buffer)];L_000DA700: r29 = r29 + -0x420;L_000DA704: *(uint64_t *)(r29+0x418) = r31;L_000DA708: *(uint64_t *)(r29+0x410) = r30;L_000DA70C: *(uint64_t *)(r29+0x408) = r23;L_000DA710: *(uint64_t *)(r29+0x400) = r22;L_000DA714: *(uint64_t *)(r29+0x3f8) = r21;L_000DA718: *(uint64_t *)(r29+0x3f0) = r20;L_000DA71C: *(uint64_t *)(r29+0x3e8) = r19;L_000DA720: *(uint64_t *)(r29+0x3e0) = r18;L_000DA724: *(uint64_t *)(r29+0x3d8) = r17;L_000DA728: *(uint64_t *)(r29+0x3d0) = r16;L_000DA72C: r16 = r0 | r7;L_000DA730: r1 = 0xee572c;L_000DA734: *(uint64_t *)(r29+0x50) = r1;L_000DA738: r1 = 0xee5744; |

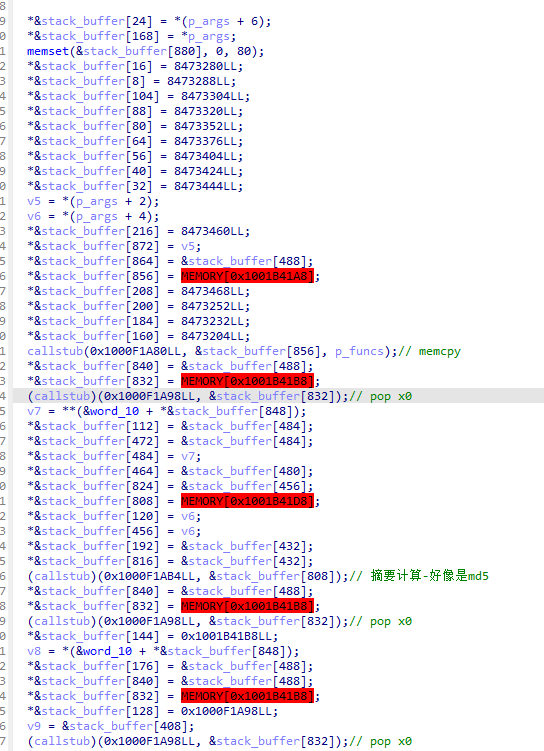

大概样子
这样之后就比纯看来的好多了
0x05 四神算法还原
暂时没做，只做了 vm 解释器的还原，后面看看有没有需求，然后做做看。
