• [原创]利用Framework Patch过掉BL锁状态检测（小白向）

介绍

该项目源自Github外国大佬
项目链接：

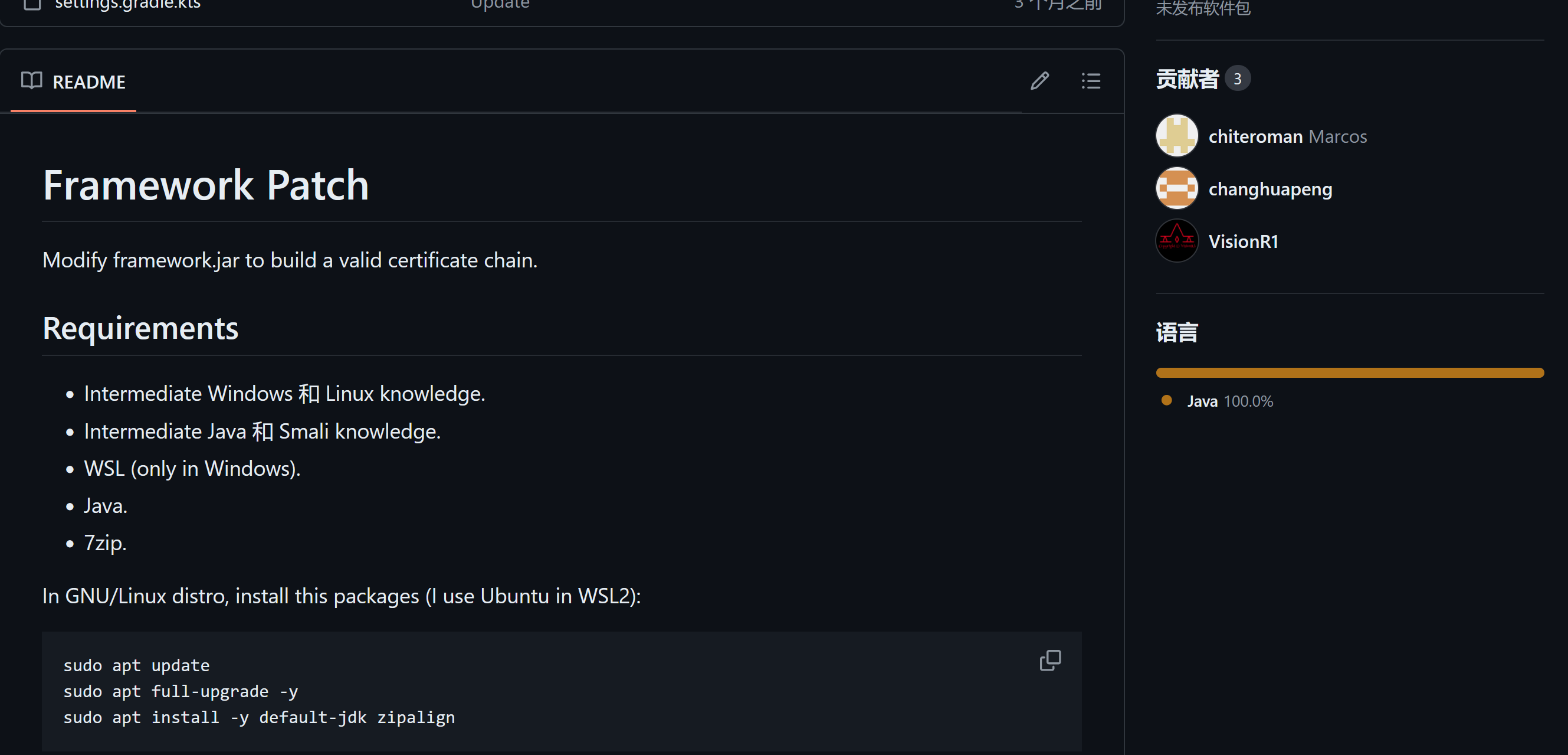

GitHub - chiteroman/FrameworkPatch: Modify framework.jar to build on system level a valid certificate chain
在此声明，本教程也依托于Github项目上的教程和其他人发的教程，但后者这篇教程好像被原作者删除了。我也找不到了，无法提供相关信息，若原作者看到，请联系我补充。
PS：
原项目自带教程，但是只有英文版教程，并且教程详尽程度对我这样的小白不是很友好
所以写了这篇小白向的教程
大佬or有安卓开发经验的师傅可以直接看Github原项目

作用

对于已解锁BL的手机，这个项目通过对手机根目录下/system/framework/framework.jar这个文件进行修改来过掉BL锁状态检测
如果仅利用项目自带的keybox，可以过掉非硬件检测or密钥检测的BL锁状态验证，对付大部分软件，是没有问题的，而且目前有BL锁检测的软件其实很少。
如果你有谷歌下发的keybox，那么利用该项目，你可以近乎完美的过掉BL锁状态检测。
注意，对TEE损坏的手机没有效果！！！例如OPPO/一加等品牌手机，解锁BL就会使TEE假死。
本教程只有前者，就是教如何使用该项目。
我也不知道如何向谷歌申请下发keybox（我还是一个无安卓开发经验的小白）

存在的问题

  • 目前检测BL的软件还是较少
  • 完美隐藏BL状态需要谷歌下发的密钥
  • 与Kitsune Magisk的Su List有冲突
  • 和Shamiko模块有冲突
  • 影响性能？
  • 未知的问题

研究价值

目前，有些安卓游戏是存在检测BL状态的
以此为依据在设备上使用不同严格程度的检测方案
之后，或许会有更多的软件对BL锁状态进行检测
故，还是有一些研究价值

教程

所需设备和工具：

  • 1台已Root的安卓手机（装有Magisk/Apatch等）
  • Termux 或者 ZeroTermux
  • MT管理器和密钥认证APP
  • Framework Patch Github链接及 Framework Patcher GoGitHub链接
  • Magisk模块模板framework-modify
  • 科学上网

部分所需工具：
百度网盘
有FrameworkPatcherGO，模块模板，密钥认证APP
其他工具请自行准备

该教程内容不需要电脑就可以实现
Magisk模块模板我会提供附件（非本人制作）
该项目有风险，请做好救砖的准备！！！
该项目有风险，请做好救砖的准备！！！
该项目有风险，请做好救砖的准备！！！

内容预览

  1. 配置Termux编译环境
  2. 使用Termux编译所需dex
  3. 利用Framework Patcher Go模块自动修改framework.jar中的dex（部分手机到此就已结束）
  4. 手动修改framework.jar中的dex（部分手机的framework.jar无法使用FrameworkPatcherGo模块自动修改并安装）并制作模块

效果预览

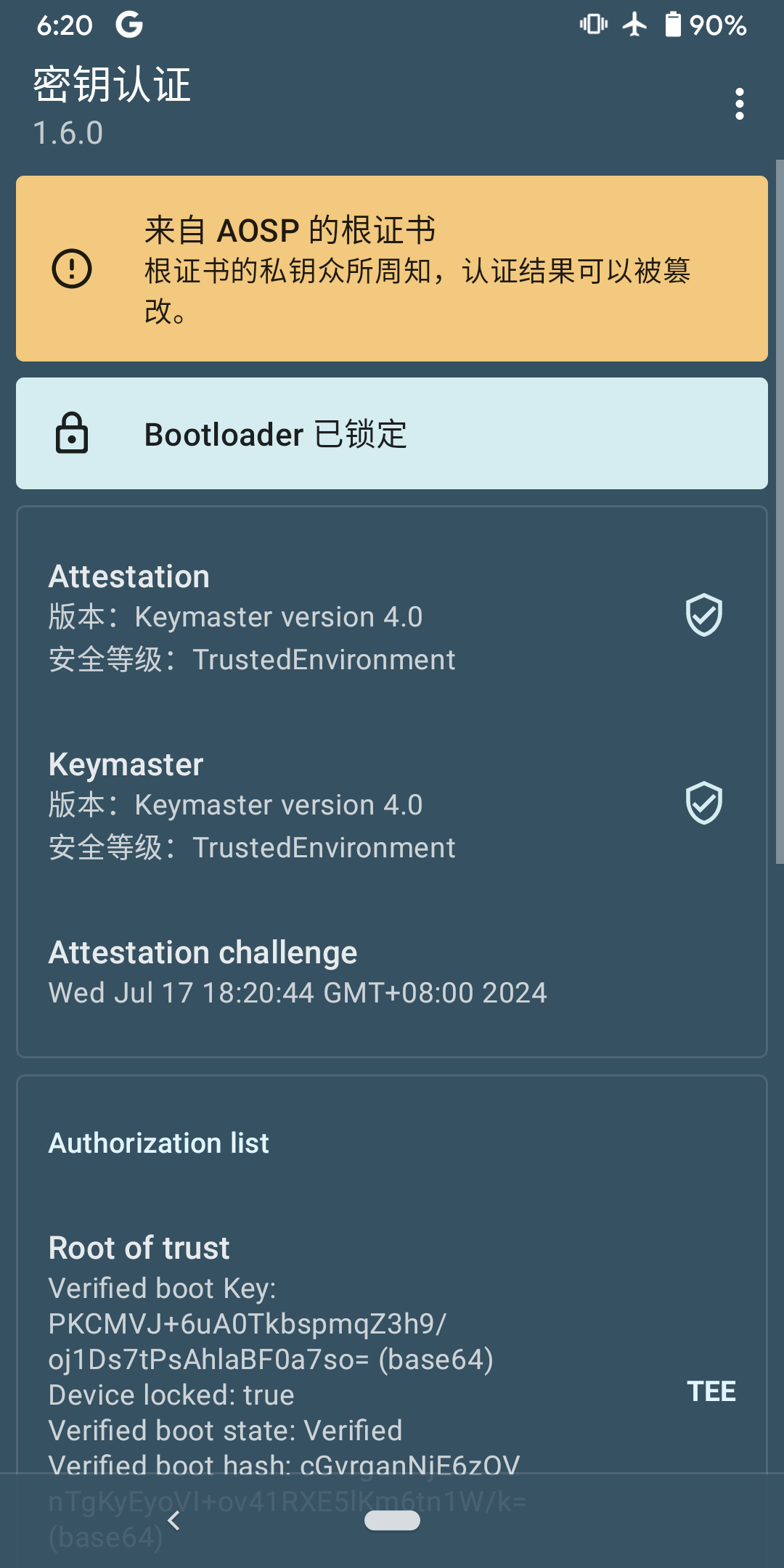

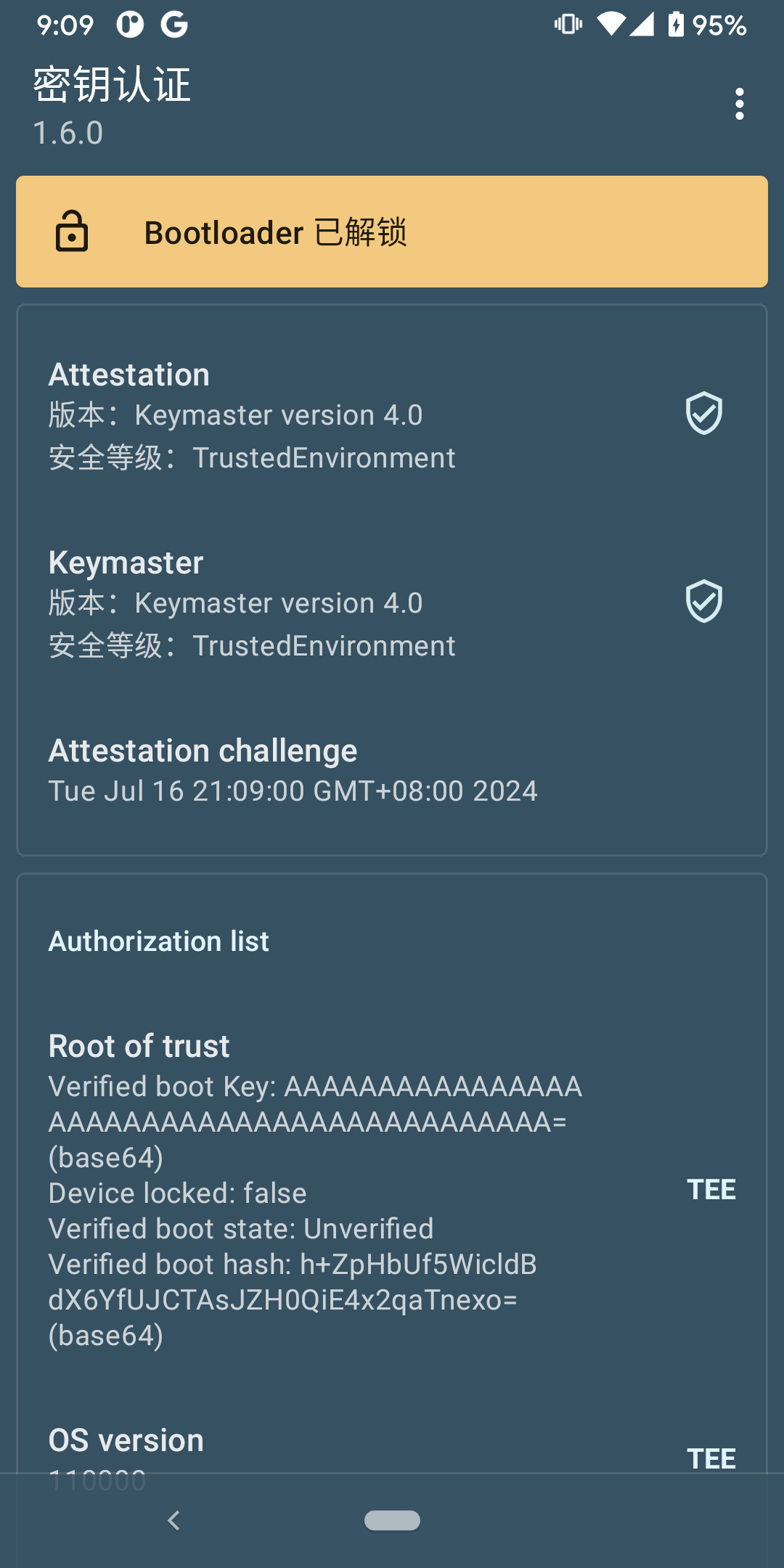

第一张图为安装前，第二张图为安装后（使用项目自带证书，故会显示来自AOSP的根证书，非完美隐藏）

配置Termux编译环境

换国内源

使用Termux执行

1
2
3
4
sed -i 's@^\(deb.*stable main\)$@#\1\ndeb https://mirrors.tuna.tsinghua.edu.cn/termux/termux-packages-24 stable main@' $PREFIX/etc/apt/sources.list
sed -i 's@^\(deb.*games stable\)$@#\1\ndeb https://mirrors.tuna.tsinghua.edu.cn/termux/game-packages-24 games stable@' $PREFIX/etc/apt/sources.list.d/game.list
sed -i 's@^\(deb.*science stable\)$@#\1\ndeb https://mirrors.tuna.tsinghua.edu.cn/termux/science-packages-24 science stable@' $PREFIX/etc/apt/sources.list.d/science.list
pkg update

安装Java和配置Android编译环境

大量参考该文章CSDN链接（嘿，就是Copy）
如果之后想在手机上利用Termux编译APK项目的，推荐观看下

1
2
3
4
5
6
#安装git
pkg install git -y
#安装openssh
pkg install openssh -y
#安装Java—sdk—17
pkg install openjdk-17 -y

请科学上网

1
2
3
4
5
6
7
8
9
curl -O https://googledownloads.cn/android/repository/commandlinetools-linux-11076708_latest.zip

ANDROID_HOME=~/android/sdk
mkdir -p $ANDROID_HOME/latest
unzip `ls |grep "commandlinetools-linux.*_latest.zip"` -d $ANDROID_HOME
# cmdline-tools 的产物需要移动到cmdline-tools/latest目录中，这是android sdk固定的路径组织形式
# 压缩包没有包含在latest文件夹中，自己移动一下
mv $ANDROID_HOME/cmdline-tools/* $ANDROID_HOME/latest
mv $ANDROID_HOME/latest $ANDROID_HOME/cmdline-tools

MT管理器打开/data/user/0/com.termux/files/home/
创建文件，名字是.bashrc
填入以下内容

1
2
3
4
5
6
7
8
9
10
11
12
echo "用户："$(whoami)

if pgrep -x "sshd" >/dev/null
  then
   echo
   #echo "sshd运行中..."
  else
    sshd
    echo "自动启动sshd"
fi
export ANDROID_HOME=~/android/sdk
export PATH=$ANDROID_HOME/cmdline-tools/latest/bin:$PATH

Termux执行如下命令

1
2
cd ~
source .bashrc

然后彻底关闭Termux，重新打开。
继续
由于我们只需要编译，故执行第三条命令即可

1
2
3
4
5
6
#查看sdk列表
#sdkmanager --list
#安装安卓14平台开发工具
#sdkmanager --install "platforms;android-34"
#安装支持安卓14的构建工具
sdkmanager --install "build-tools;34.0.0"

接下来，我们下载arm版本的sdk工具（google编译的安卓sdk没有arm版本 ）

1
2
3
4
5
6
7
8
9
10
11
cd ~
curl -LJO https://github.com/lzhiyong/android-sdk-tools/releases/download/34.0.3/android-sdk-tools-static-aarch64.zip

#根据构架选择，一般用上面那个就行了，如果更改了，需要把解压命令也更改下
#curl -LJO https://github.com/lzhiyong/android-sdk-tools/releases/download/34.0.3/android-sdk-tools-static-arm.zip

unzip android-sdk-tools-static-aarch64.zip -d ./armtools
# 下载的是34版本的，所以，覆盖到34版本的目录
mkdir -p ~/android/sdk/platform-tools
cp -p ./armtools/build-tools/*  ~/android/sdk/build-tools/34.0.0
cp -p ./armtools/platform-tools/*  ~/android/sdk/platform-tools

git项目
注意科学上网

1
2
cd ~
git clone https://github.com/chiteroman/FrameworkPatch.git

编译dex

这里需要科学上网
并且，执行所需时间较长，耐心等待
最后，这里执行完了，还不算完
会有报错，请勿担心

1
2
3
4
cd ./FrameworkPatch
echo "sdk.dir=$ANDROID_HOME" > local.properties
chmod +x ./gradlew
./gradlew build

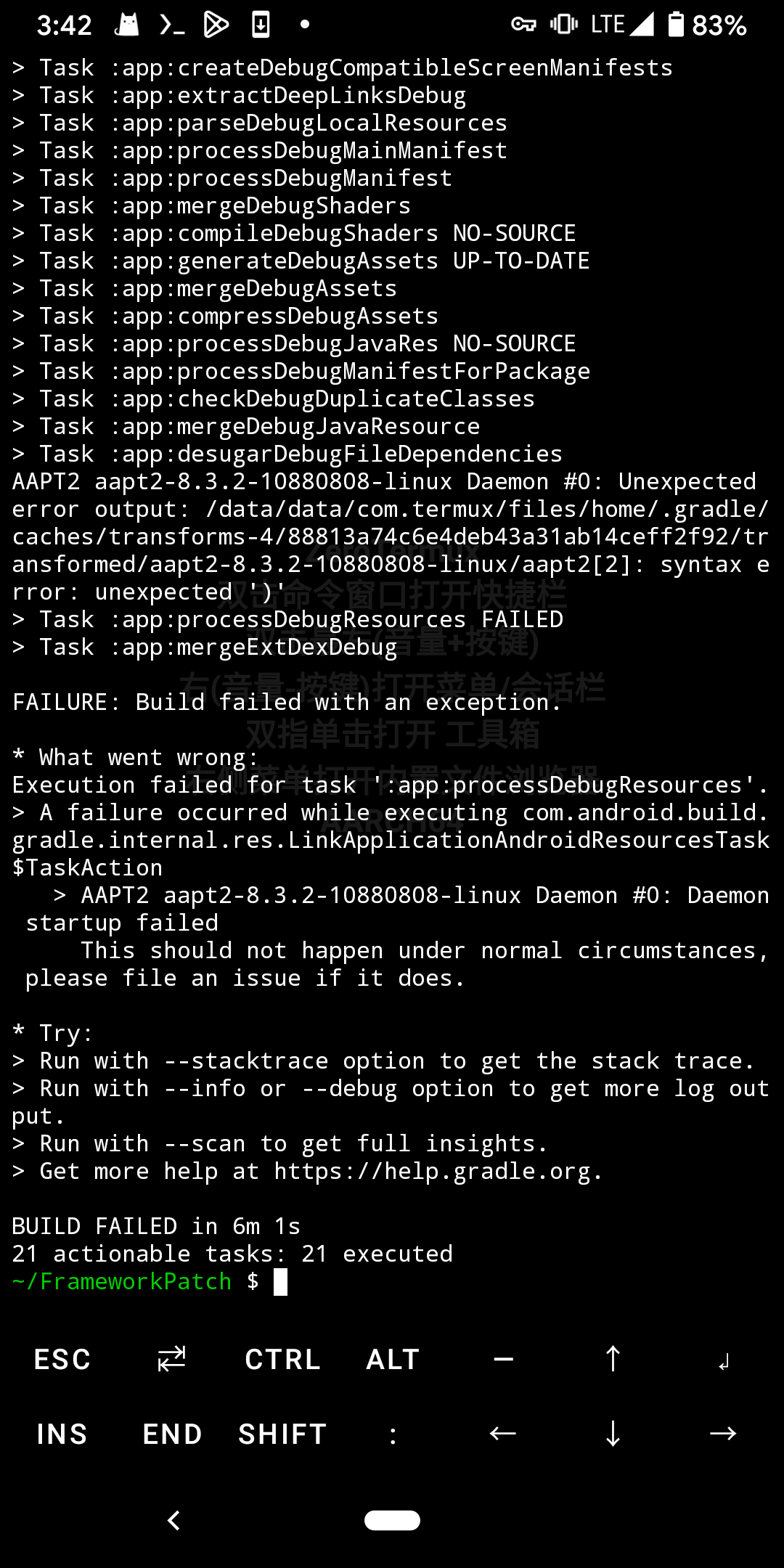

执行后，你会看到如下报错
不急，执行以下命令替换aapt2

1
2
3
4
TARGET="/data/user/0/com.termux/files/home/.gradle/caches/transforms-4"
find "$TARGET" -type f -name "aapt2" | while read -r aapt2_file; do
    cp -f ~/android/sdk/build-tools/34.0.0/aapt2 "$aapt2_file"
done

接下里继续编译

1
2
./gradlew assembleRelease
cp -f app/build/intermediates/dex/release/minifyReleaseWithR8/classes.dex ~

我们打开/data/user/0/com.termux/files/home/
就可以看到有一个dex文件，留着备用

Framework Patcher Go模块自动修改

从Framework Patcher GoGitHub链接上下载模块
MT管理器打开zip
将classes.dex添加到zip中的
/META-INF/com/google/android/magisk/dex/
文件夹下

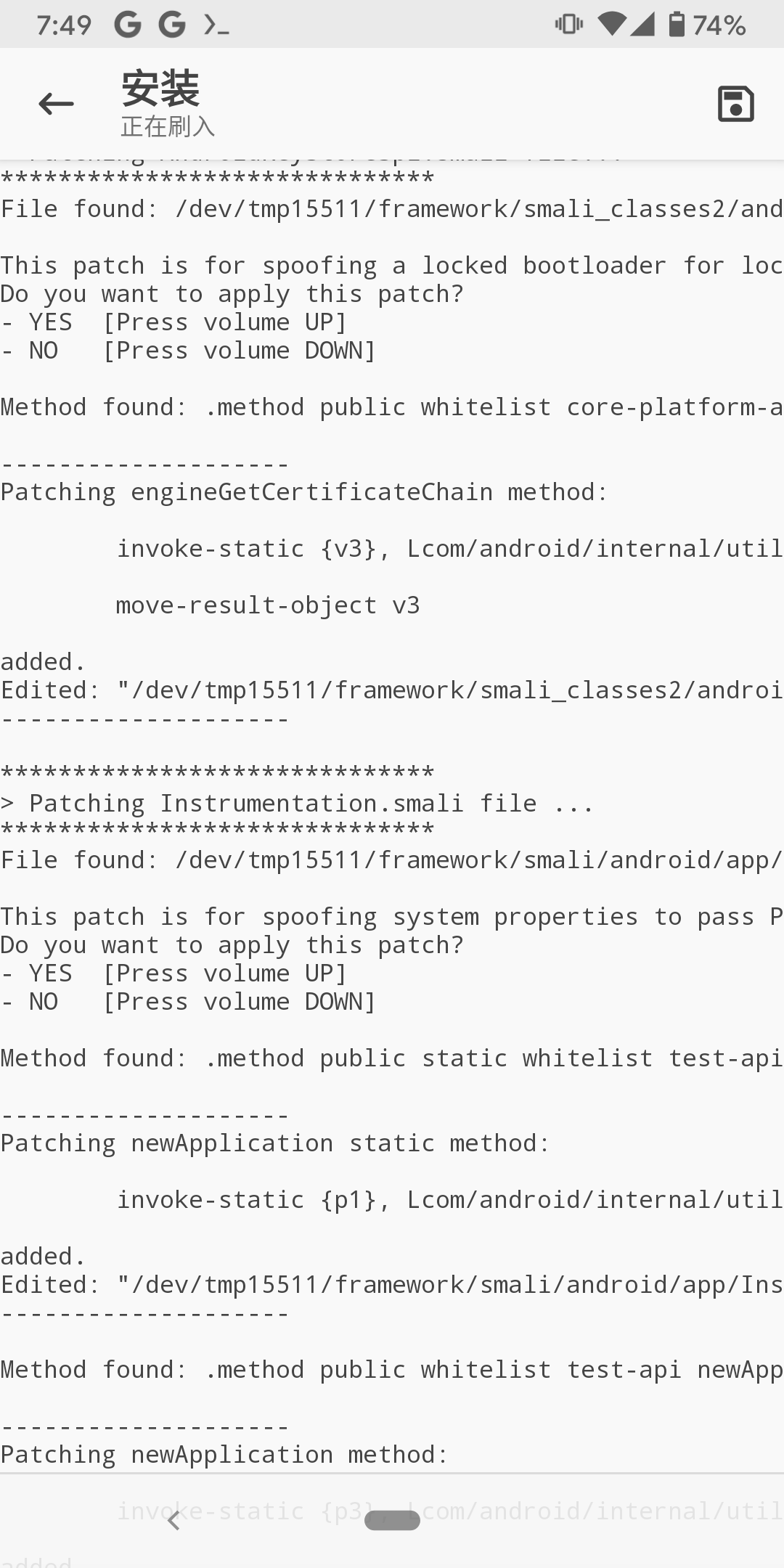

然后Magisk刷入模块
它会自动修改系统自带的framework.jar中的dex
然后以面具模块的形式替换系统原来的framework.jar
PS：过程中需要按音量上下键的
注意，注意，注意
前面都是按音量上键
但到了最后
你看到

1
2
This step is not required unless your device crashes after installing this module.
Do you want to apply this step?

这两行英语后，请按音量下键
等待刷完
请提前做好救砖准备
如TWRP，音量键救砖模块等等

如果最后按音量下键后
是会卡开机页面的
则救砖

然后继续刷入模块
但在最后选择按音量上键

如果正常开机
那么到这里就结束了

但如果还是无法开机
那就只能手动修改framework.jar中的dex
请看接下来的教程

手动修改framework.jar

文件路径：/system/framework/framework.jar
复制文件到某个路径下
不要直接修改系统路径下的jar

MT管理器打开jar
查看——Dex编辑器++——全选
接下来

搜索方法名：engineGetCertificateChain

在方法的末尾附近应该有如下几行代码：

1
2
3
const/4 v4, 0x0
aput-object v2, v3, v4
return-object v3

类似结构，但寄存器的值可能是不一样的

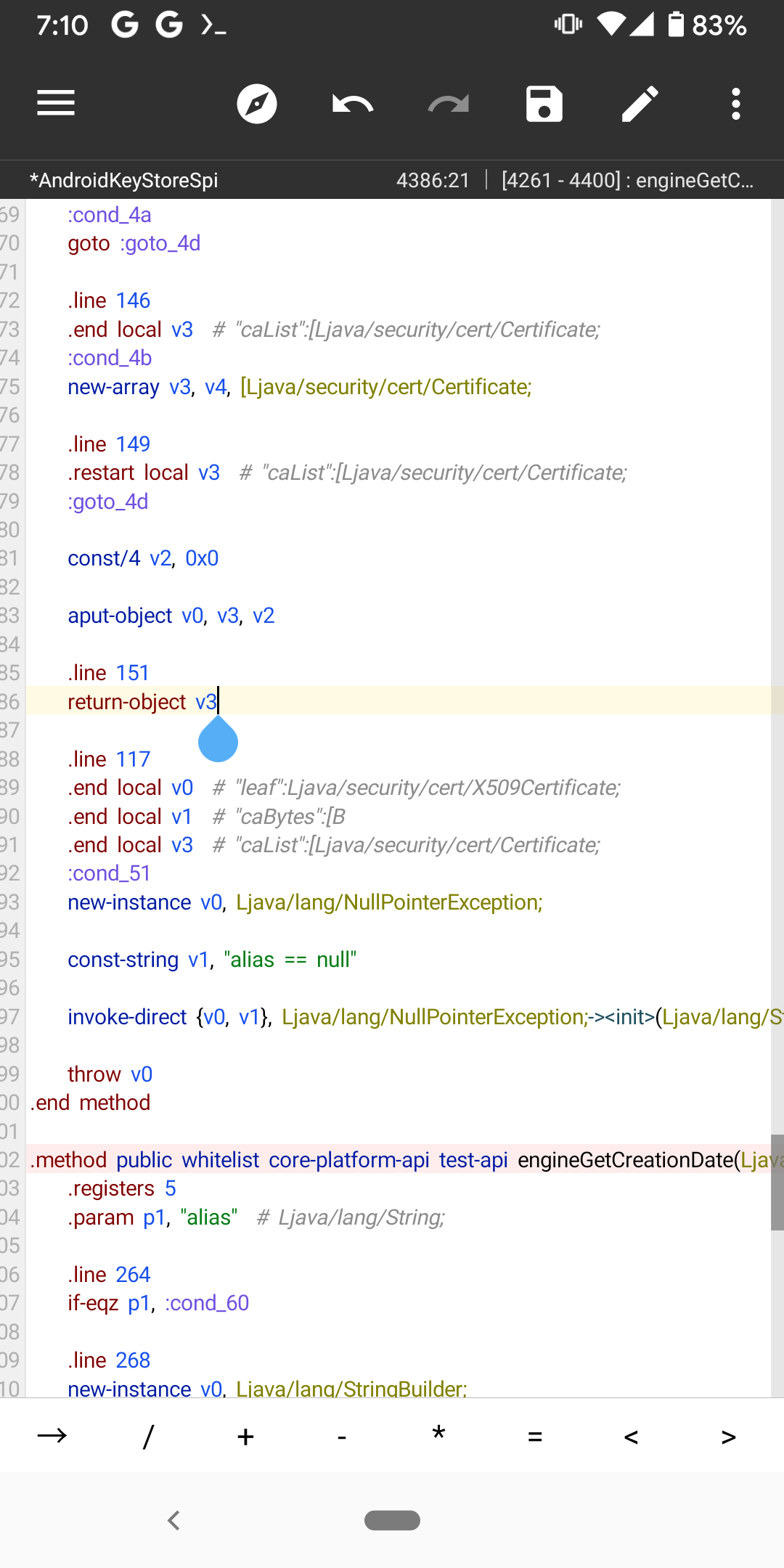

如图

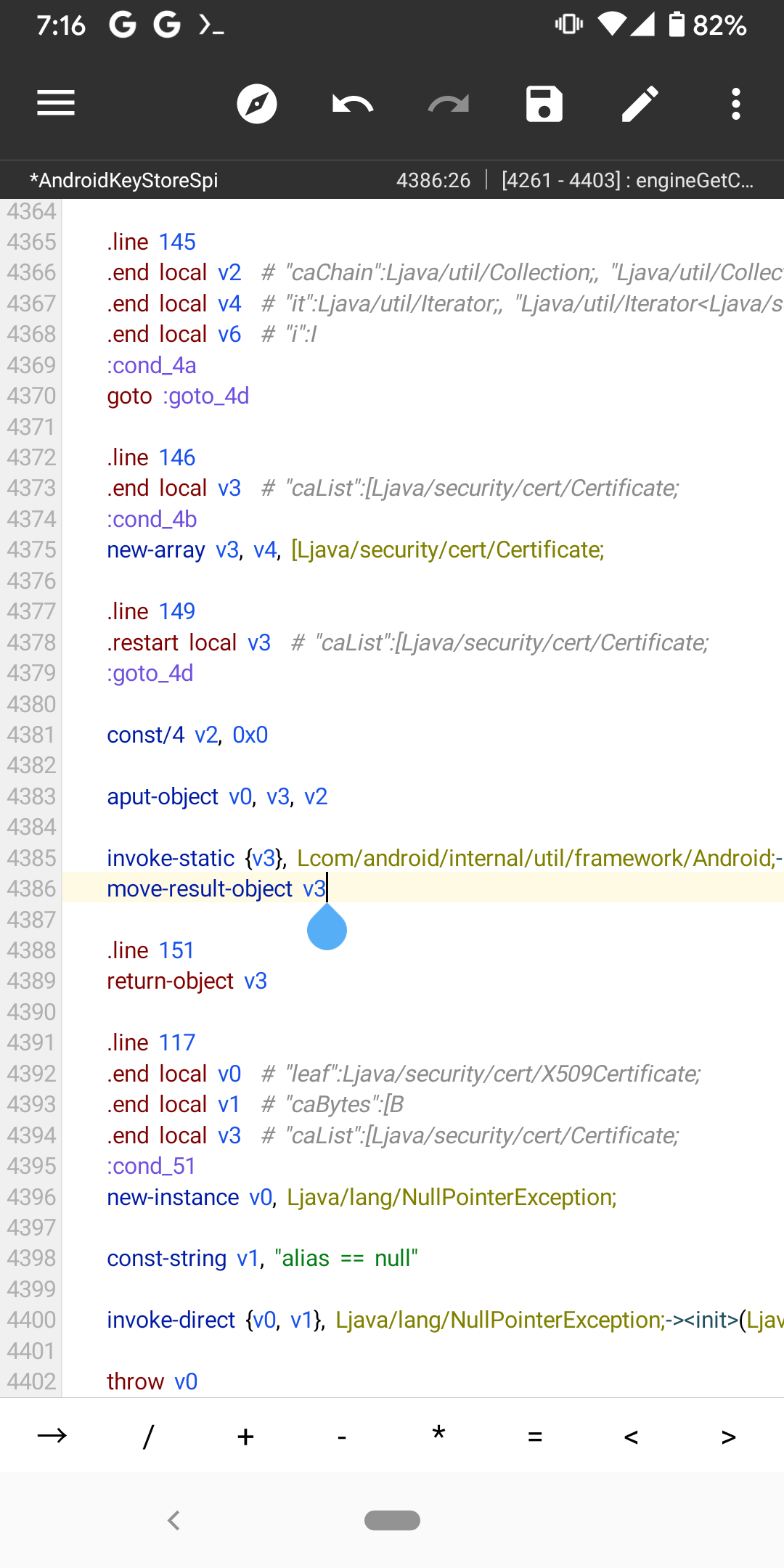

我们在return-object XX前加入

1
2
invoke-static {XX}, Lcom/android/internal/util/framework/Android;->engineGetCertificateChain([Ljava/security/cert/Certificate;)[Ljava/security/cert/Certificate;
move-result-object XX

将 XX 替换为对应的值
如图
保存返回

搜索方法名：newApplication

可以看到有两个结果

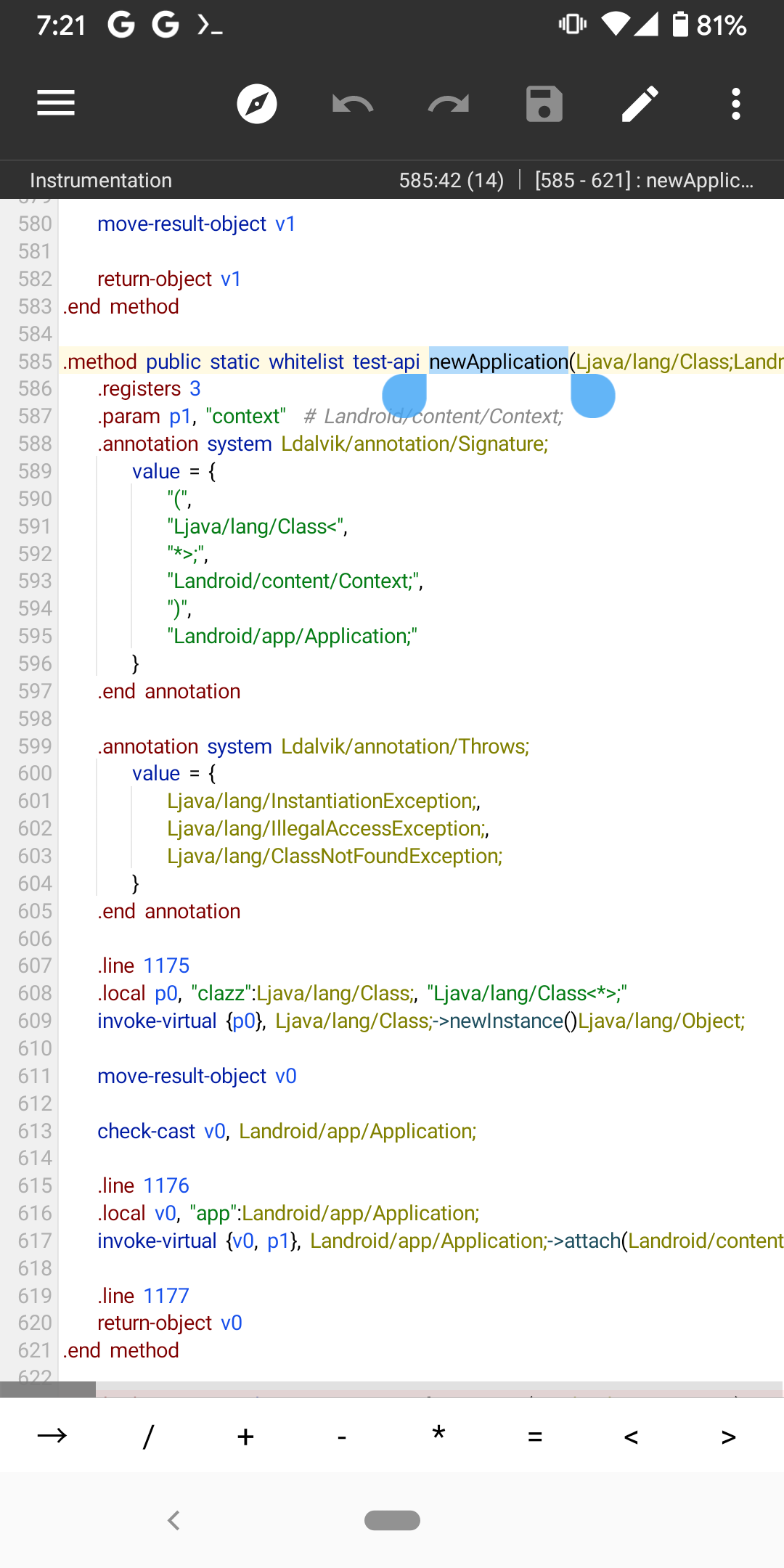

我们先点开第一个

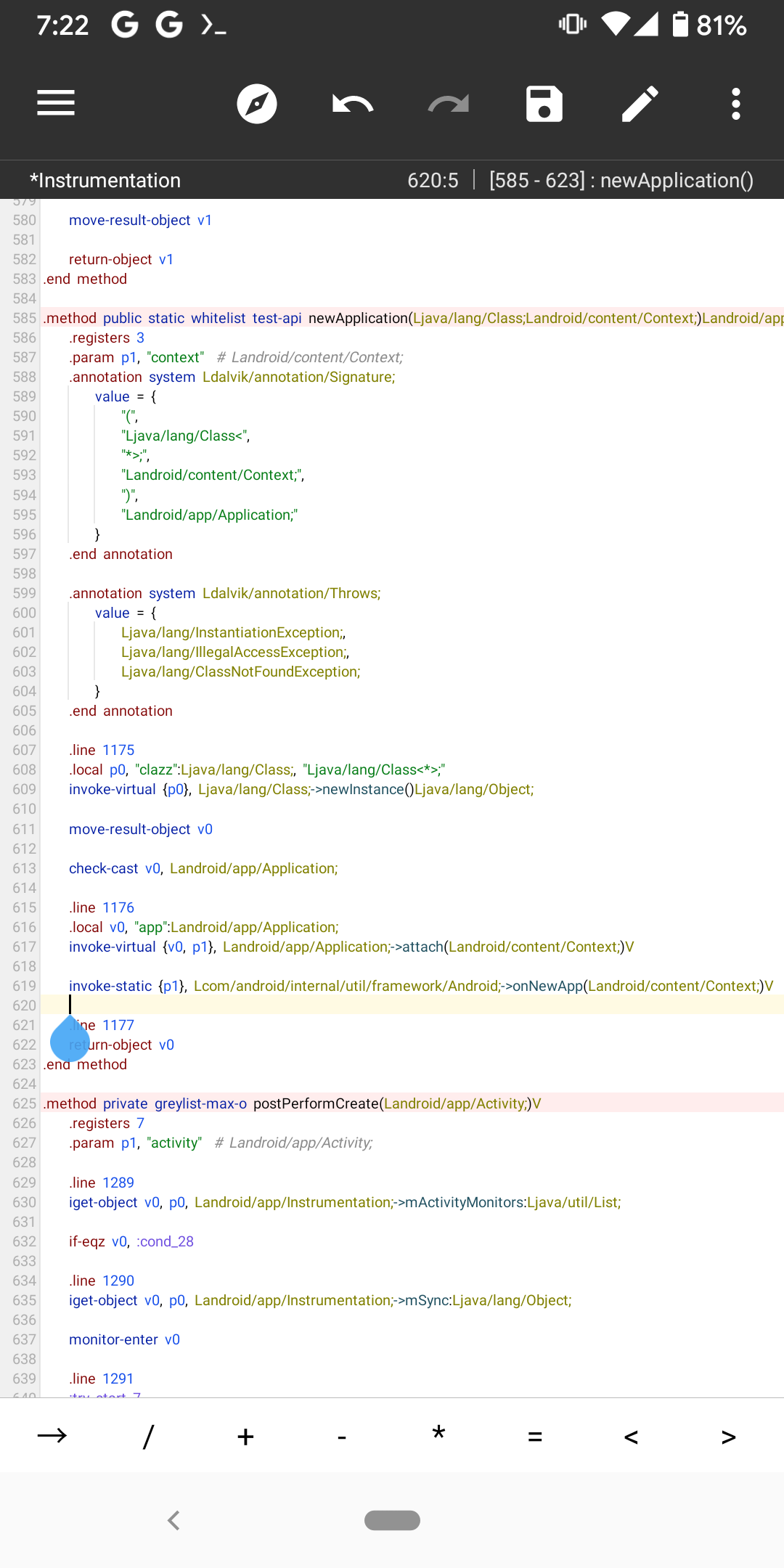

如图
存在类似代码

1
.param XX，"context" #Landroid/content/Context;

在方法末尾return 之前添加以下代码：

1
invoke-static {XX}, Lcom/android/internal/util/framework/Android;->newApplication(Landroid/content/Context;)V

将 XX 替换为寄存器。
如图

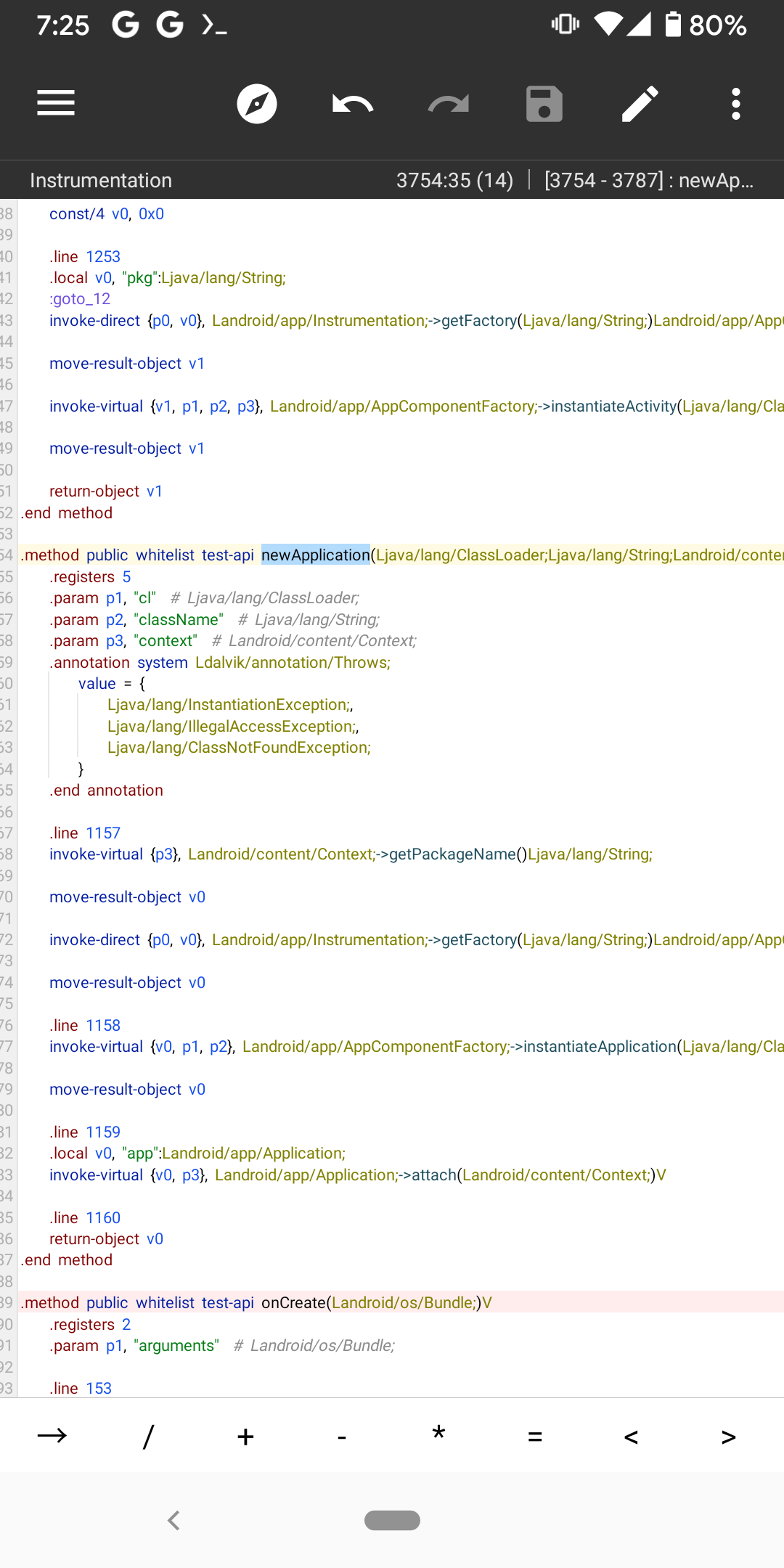

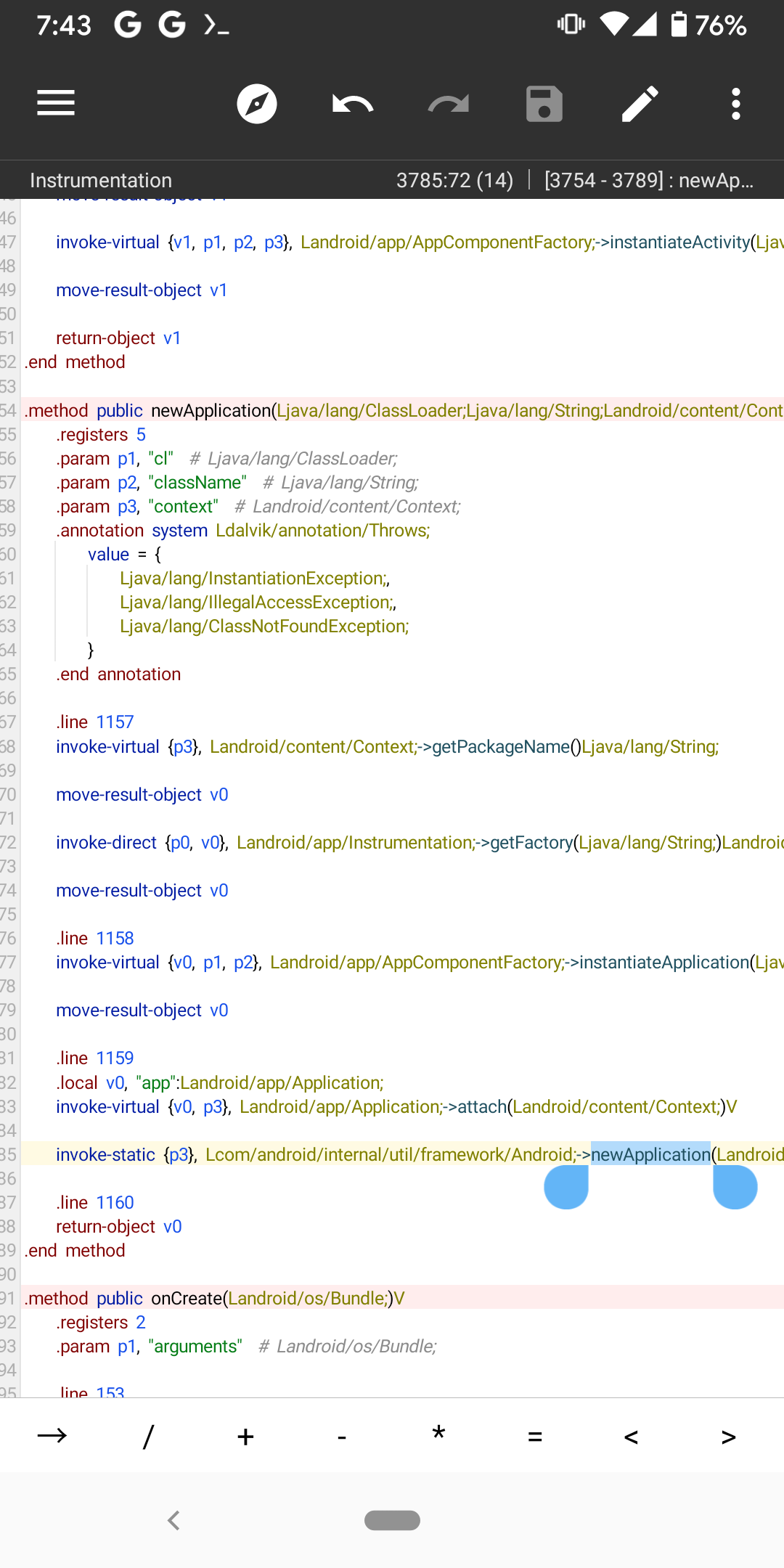

保存，看第二个搜索结果
如图
看到和刚刚不同
有p1，p2，p3
我们还是和第一个一样
选择绿色高亮文本为context的那一行对应的寄存器
在方法末尾return 之前添加以下代码：

1
invoke-static {XX}, Lcom/android/internal/util/framework/Android;->newApplication(Landroid/content/Context;)V

将 XX 替换为寄存器
如图
保存返回

搜索方法名：hasSystemFeature

结果有很多

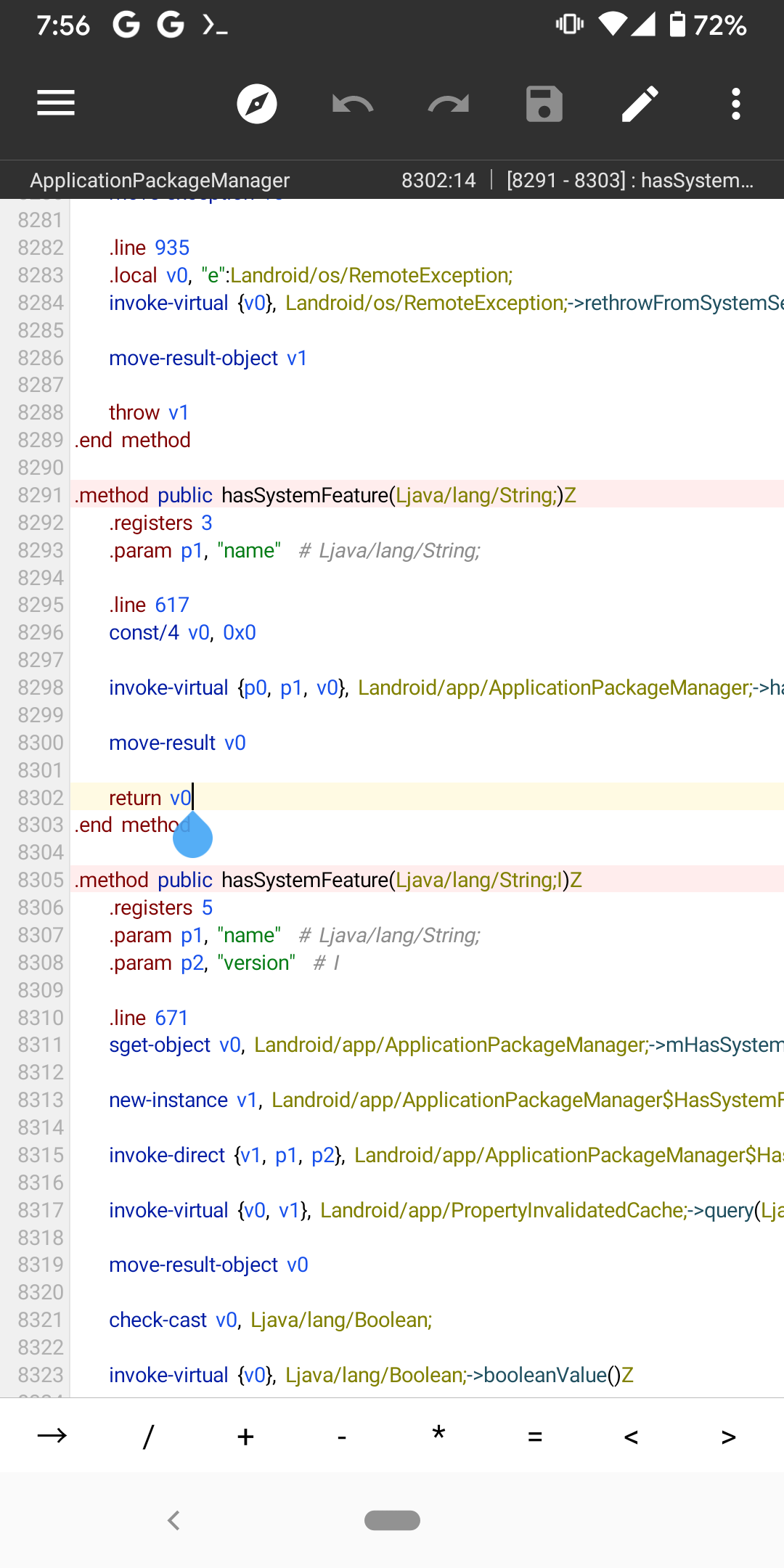

我们只看ApplicationPackageManager类下的第一个
如图
在方法末尾return 之前添加以下代码：

1
2
invoke-static {v0, p1}, Lcom/android/internal/util/framework/Android;->hasSystemFeature(ZLjava/lang/String;)Z
move-result v0

如寄存器有不同，请自行更改，和之前一样就行

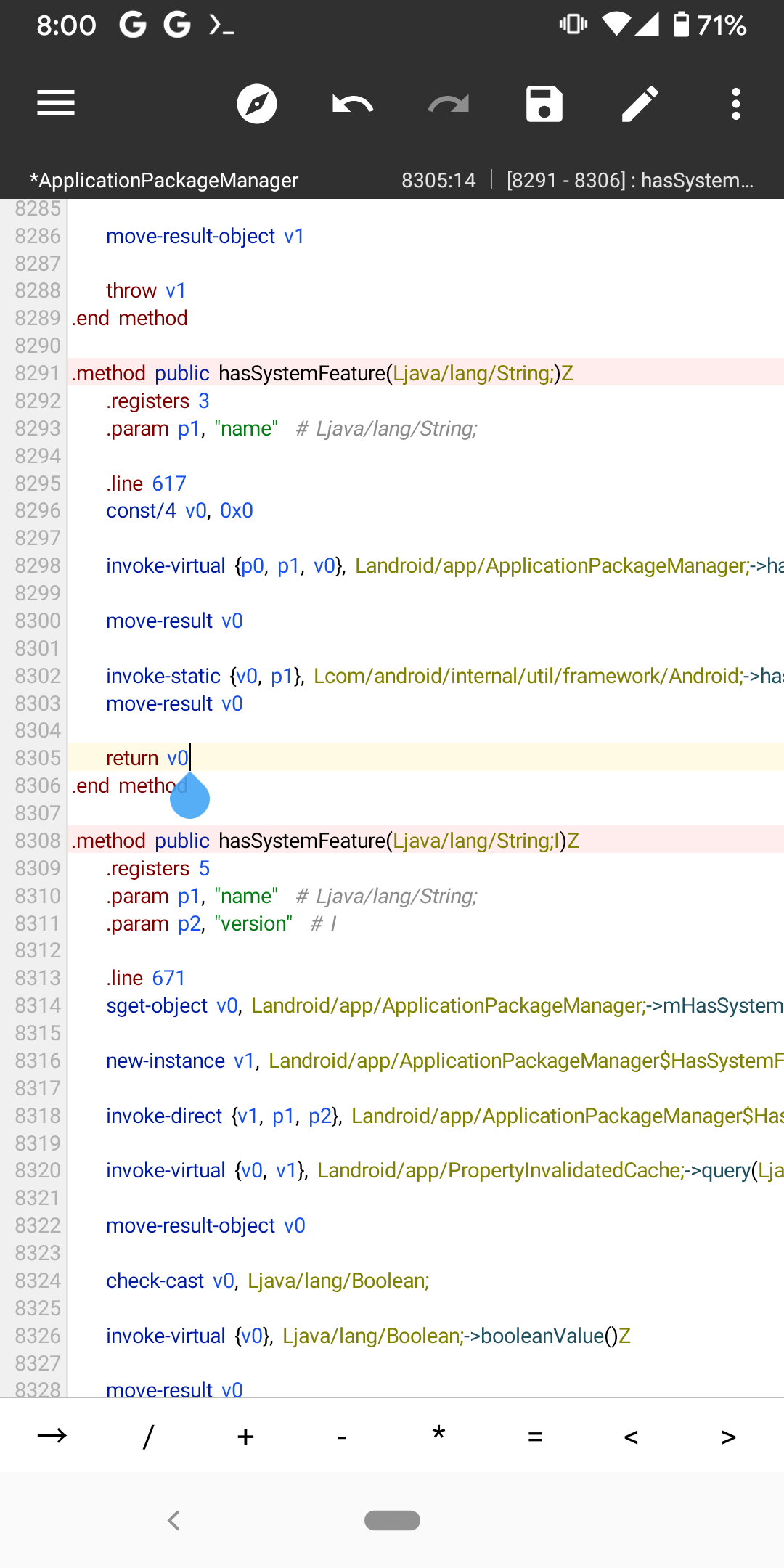

如图
保存返回
保存并退出
在压缩文件中更新

利用模板制作模块

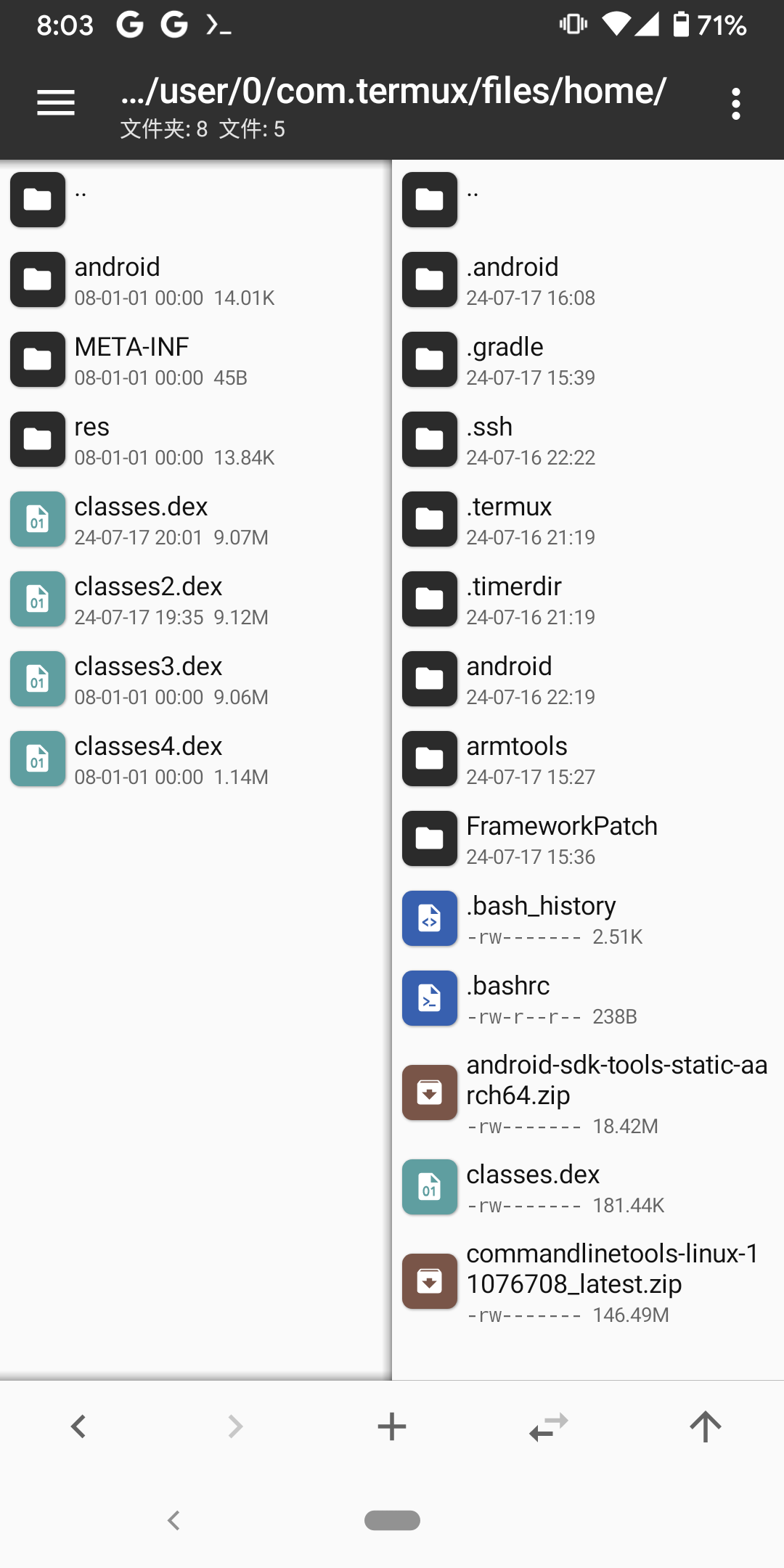

找到我们之前编译的dex
如图

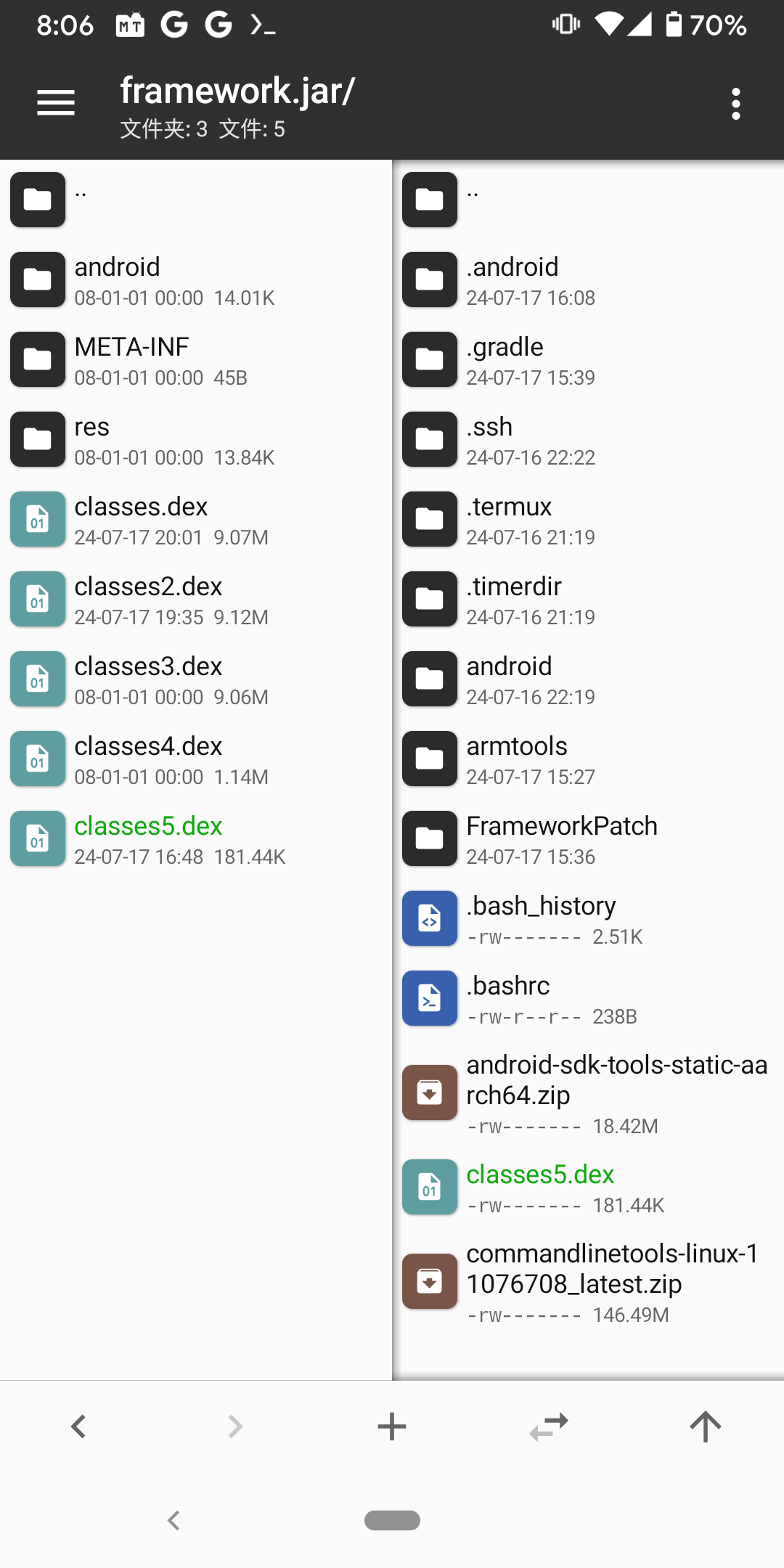

根据framework.jar中dex的数量n个
重命名编译好的dex为classes[n+1].dex
然后添加到jar内
如图
保存返回

找到Magisk模块模板Frist-framework-modify
注意最开始，选择带Frist的
将修改后的framework.jar添加到压缩包/system/framework/下
然后利用面具刷入，重启

能开机，结束
不能开机
选择不带Frist的framework-modify模板
将修改后的framework.jar添加到压缩包/system/framework/下
然后利用面具刷入，重启

带Frist和不带的区别：
其实就和Framework Patch Go模块一样
带Frist的模块和Go模块最后按音量下键的不会执行下列代码
而不带Frist和Go模块最后按音量上键的会执行

1
2
3
4
5
6
7
8
9
10
11
if [ "$BOOTMODE" ] && { [ "$KSU" ] || [ "$APATCH" ]; }; then
    find "/system/framework" -type f -name 'boot-framework.*' -print0 |
        while IFS= read -r -d '' line; do
            mkdir -p "$(dirname "$MODPATH$line")" && mknod "$MODPATH$line" c 0 0
        done
elif [ "$BOOTMODE" ] && [ "$MAGISK_VER_CODE" ]; then
    find "/system/framework" -type f -name 'boot-framework.*' -print0 |
        while IFS= read -r -d '' line; do
            mkdir -p "$(dirname "$MODPATH$line")" && touch "$MODPATH$line"
        done
fi

如果刷入后还是无法正常开机
只能先救砖
再向项目作者提交issue了

结语

本篇文章基本上是对原项目作者的教程进行翻译，简单化，和补充
希望未来可以写出更高质量的文章

在看雪的第一篇文章Over
未来待续
