前言

在win10内存中，很多win7中的结构体都被微软废除了，取而代之的使用了一个全局的变量来存放内存相关信息。看了很多中文的资料，发现对win10内存的资料介绍甚少，仅有的几篇也是我豆总在看雪发表的，不知道是大哥们对这个不屑一顾，还是不屑一顾，win10版本马上都停止维护了，但是在我看来比较有用的知识点还是没有人点出，（英文的资料还是有的），windows虽然日薄西山把，但也不至于这么日薄西山吧。这篇文章就来说下win10 内存的一些知识点
另外丑话说前面，这篇文章算是纯逆向所得，如果出现有明显错误的观点，请直接说出你认为的正确观点及证据。

0.背景知识介绍

MiState ： 这么说吧，你拿到他，win10内存基本就不用看了。 一切你认为的没有符号，都源自于你没注意到他。

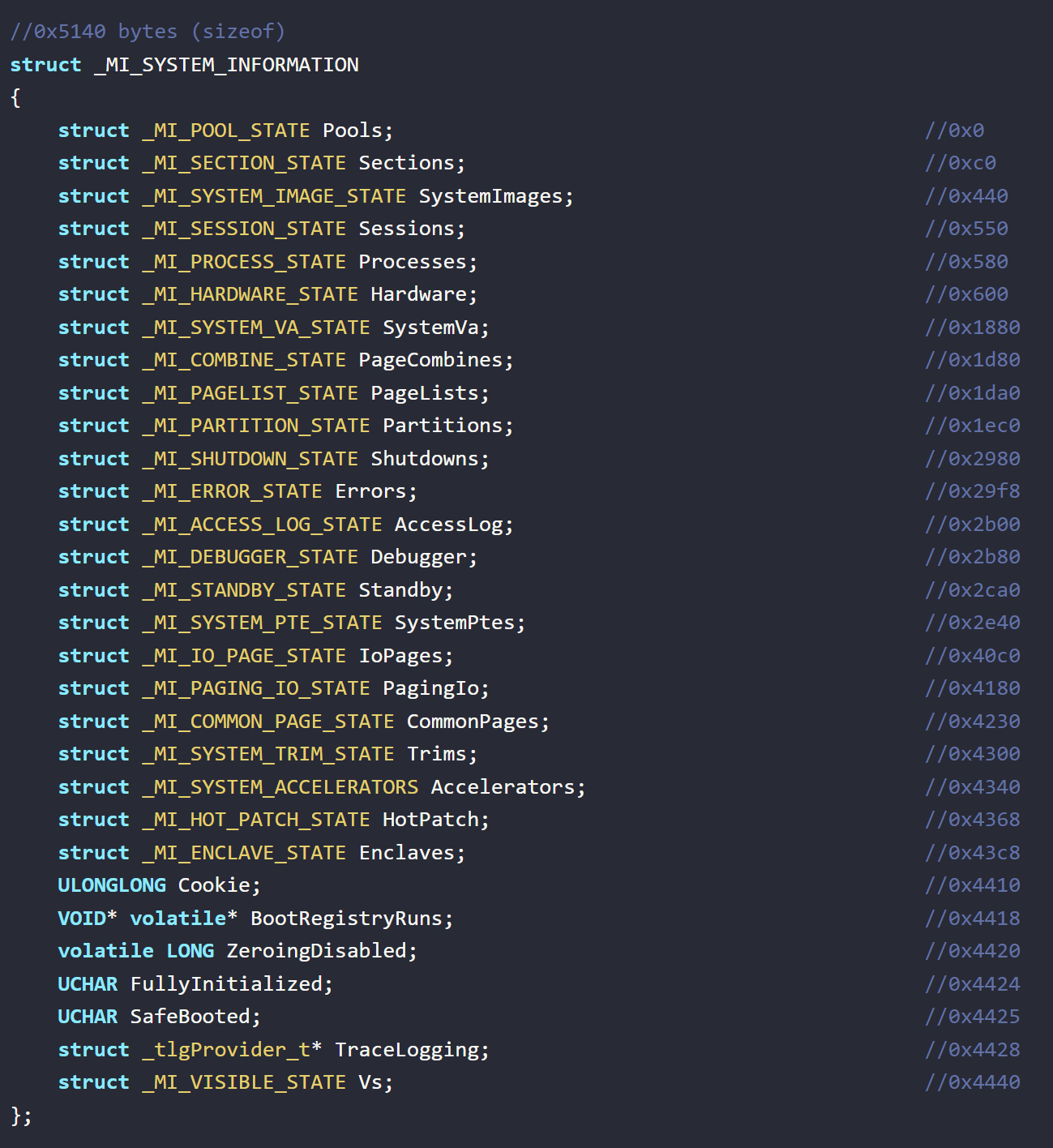

MI_SYSTEM_INFORMATION ： MiState的类型就是它。具体这样

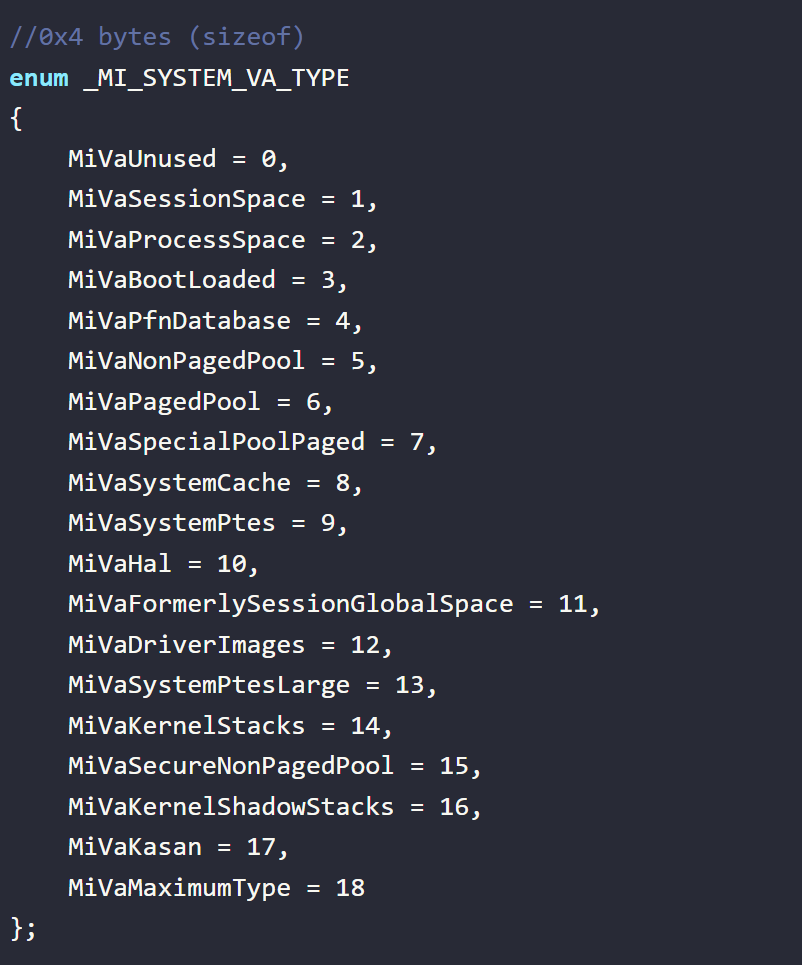

MI_SYSTEM_VA_TYPE 这个是微软提供的内存类型，

引子：win10内存区域如何获取

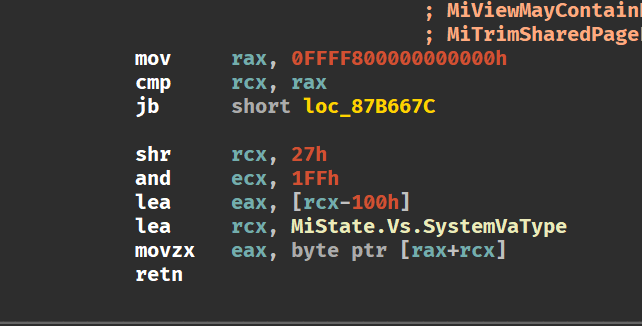

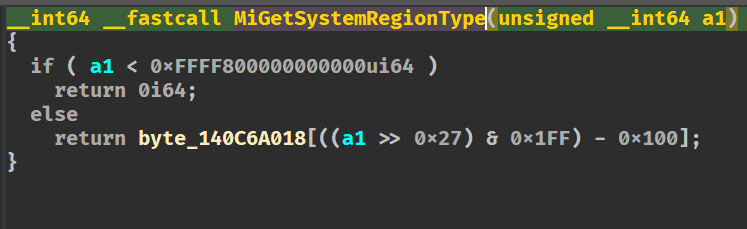

nt内核中有一个函数为 MiGetSystemRegionType(ULONG64 va)， 传入一个虚拟地址进去， 返回的是一个MI_SYSTEM_VA_TYPE枚举类型的值，该值代表了虚拟地址属于那种类型。

很明显， byte_140c6A018是一个数组，在没有对MiState的类型重新定义的时候，就是这样的，如果修改了MiState类型为MI_SYSTEM_INFORMATION，

嗯，没错是MiState.Vs.SysTemVaType,SysTemVaType ，这个就是豆总前几年说的那个0x100个标记的，另外指出一个错误。在FaEry作者的[原创]Windows内存篇Ⅱ x64内核内存布局的迁移演变-编程技术-看雪-安全社区|安全招聘|kanxue.com 文章中有错误的表示，说是从Win10 2004之后这个标记已经找不到了， 我这边拿到的是win11 23h2的内核查看的，这个依然存在。
其实到这里依旧是拾人牙慧，只不过是从符号的角度来讲，说明当初豆总说的那个mark标记在哪里。如果只是单纯的想要判断那些地址是在那个内存区域，到这里基本就不用看了，下面讲解的都是为什么能够从这个成员变量得到内存区域枚举值。

想一下，((a1 >> 0x27) & 0x1FF) - 0x100 这个偏移是如何被设计的，SysTemVaType这个成员变量是如何被设计填充。了解这些设计后面的知识，才能明白windows内存区域划分的关键。

1. SystemVaRegions成员

SystemVaRegions 是 MiState.Vs.SysTemVaType 之后的一个成员数组，这个数组的个数在win10的各个版本都存在变化的情况，我选取的win10 版本有 13个 ,SystemVaRegions 的类型为_MI_SYSTEM_VA_ASSIGNMENT ，具体定义：

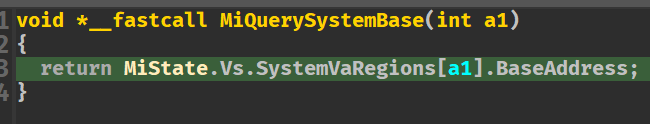

看到这里是不是觉得开始有趣， 这个BaseAddress是不是和我们的内存区域有关。 是的，很明确的告诉，在上一节提到的 FaEry的[原创]Windows内存篇Ⅱ x64内核内存布局的迁移演变-编程技术-看雪-安全社区|安全招聘|kanxue.com，文中 提到的MiQuerySystembase函数用到的一个未导出变量，该变量为 SystemVaRegions，打开ida看一下在符号下的样子

嗯。有符号确实好看哈。但是这个结构体成员变量是如何被填充的，它是如何和SysTemVaType数组进行关联的。
这个是问题的关键。

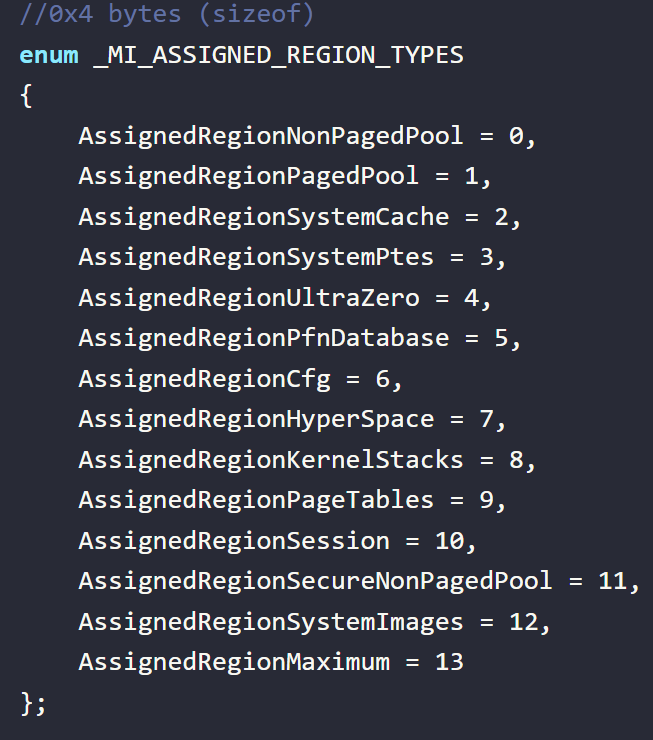

还有一个枚举值： MI_ASSIGNED_REGION_TYPES

通过该枚举值 我们可以知道 SystemVaRegions 的13个数组成员 分别代表了什么 ，那么MI_ASSIGNED_REGION_TYPES 和 MI_SYSTEM_VA_TYPE 是如何被转换的？这也是我们需要思考的

2. MmInitSystem 函数

总所周知，windows是会分阶段初始化的， 在调用KiInitializeBootStructures过程中，会在0xff阶段的时候调用MmInitSystem函数 ，其实 MmInitSystem 函数 也是分为多个阶段被调用，现在只说和我们相关的，在0xff阶段的时候会调用 MiInitializeSystemVa
MiInitializeSystemVa 函数是负责填充 SystemVaRegions 结构体的关键函数，也是 windows内存区域能够动态初始化的关键。

MiInitializeSystemVa 函数被执行后，会调用 MiInitializeTopLevelBitmap 函数，用来初始化 一个bitmap 这个bitmap 指向了 MiState.SystemVa.SystemVaAssignment， SystemVaAssignment是一个int[8]类型的成员， 如果你留意其大小，你就会发现， SystemVaAssignment 的大小是32个字节，256bit， 还有一个 MiState.SystemVa.SystemVaAssignmentHint，请记住，这个变量是动态初始化的关键一步。
在初始化这个bitmap之后， MiInitializeSystemVa 会调用 MiAssignTopLevelRanges ，而 MiAssignTopLevelRanges 是梦最初的地方。
ps: 如果想要通过windbg 调试MmInitSystem 的0xff阶段的话，可能需要进行 额外的设置。

3. MiAssignTopLevelRanges

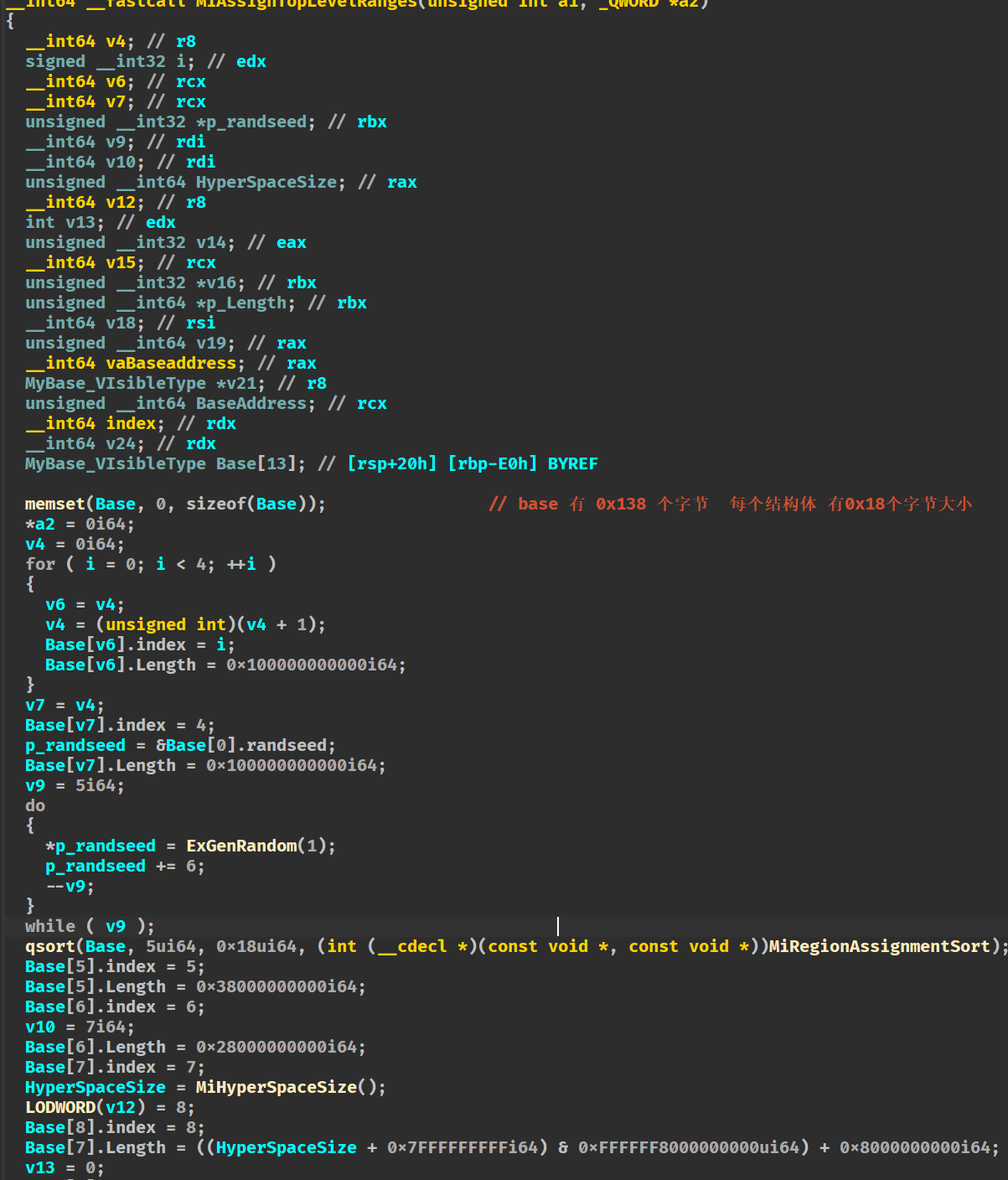

MiAssignTopLevelRanges 如下图所示， 其中通过逆向，对Base 这个数组的类型进行 了重定义。 通过qsort函数可知 每个BASE的结构体大小为 0x18 ， 总共有13个， 上文提到过，我选取的win10内核中的SystemVaRegions也是13个。
嗯。没错，这个Base 和 SystemVaRegions 有着千丝万缕的关系。

其中我定义的Base 的结构体为：

从上面截图可以看出， Base结构体数组 ,对 结构体的 index ，randseed ，Length 都进行了 赋值。

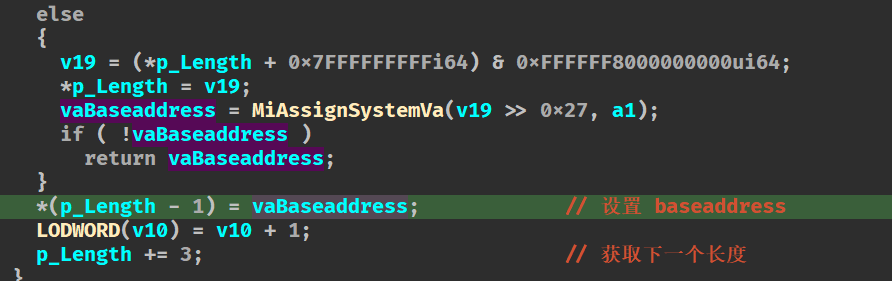

通过MiAssignSystemVa 函数我们得到 Base数组元素中BaseAddress的值。

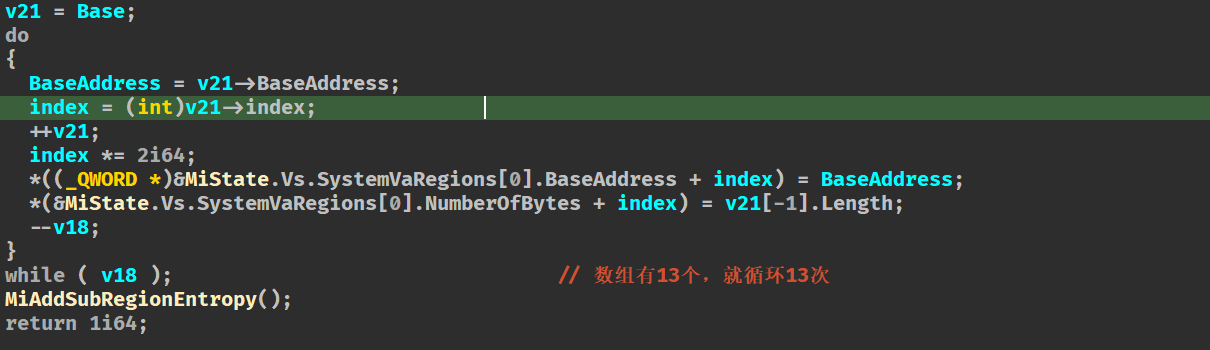

然后 对MiState.Vs.SystemVaRegions的数组进行初始化填充。

4 MiAssignSystemVa

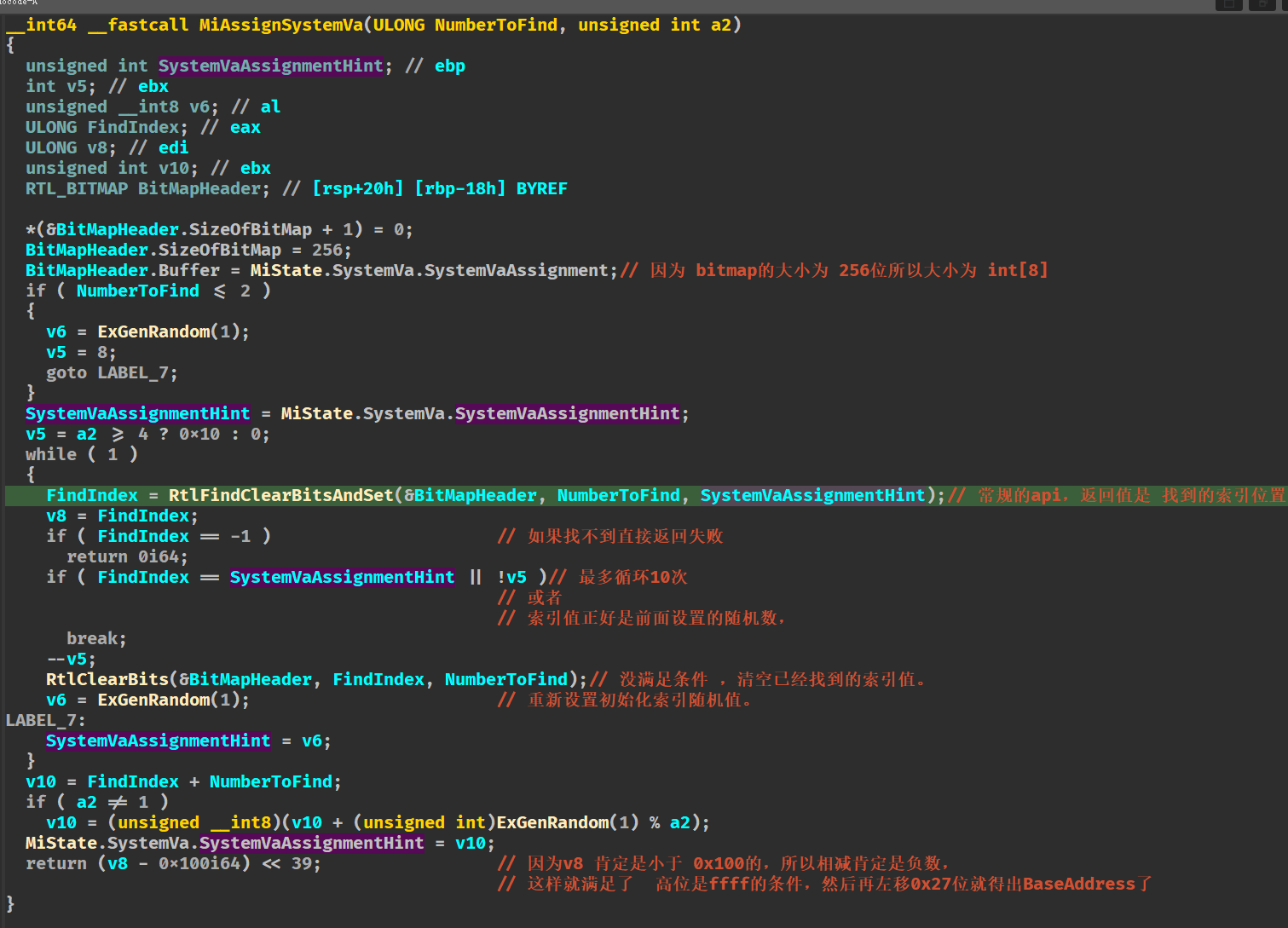

MiAssignSystemVa是 动态内存区域划分的关键函数，其函数原型为
int64 MiAssignSystemVa(ULONG NumberToFind, unsigned int a2)

首先解释 MiAssignSystemVa 函数的 第一个参数，也就是我们上一节提到的。

NumberToFind 就是 length >> 0x27得到的。
MiAssignSystemVa 的主要功能是取到已经初始化好的MiState.SystemVa.SystemVaAssignment 和 已经随机化好的MiState.SystemVa.SystemVaAssignmentHint，通过RtlFindClearBitsAndSet 去查找到符合满足条件的位图索引。

其中内存区域的动态随机设置就和这个位图的find过程有关，根据以上截图我们可以看出。只有满足找到的索引值是随机值或至少满足10次循环才会跳出find过程。
最后，得到位图的索引值 ,通过 index - 0x100 ，通过左移0x27，得到baseaddress。

根据上面我们可以得出一个结论： windows内核内存区域的动态随机初始化由 两个变量影响:

1. MiState.SystemVa.SystemVaAssignmentHint
2. SystemVaRegions[i].NumberOfBytes
   二者通过入参的形式，影响了位图寻找索引的流程。该索引值最终影响了baseaddress 的计算。

5. MI_ASSIGNED_REGION_TYPES 和 MI_SYSTEM_VA_TYPE之间的转换

在 win10和win11 中， MiInitializeSystemVa 在调用完 MiAssignTopLevelRanges 之后，会调用 MiConvertAssignedRegionToVaType(i) 。
MiConvertAssignedRegionToVaType 的原理就是内建了一张表，通过 输入MI_ASSIGNED_REGION_TYPES类型的枚举值，然后根据表 输出 对应的MI_SYSTEM_VA_TYPE类型的值。
在win11中，MiConvertAssignedRegionToVaType被封装到了MiSetSystemRegionTypes(i)中，各个小版本之间这张表可能也不同。
放win11 23h2 和 win10的 代码。

6. SystemVaRegions与SystemVaType的建立关联

在 MiInitializeSystemVa 函数执行完上面所提到的流程后，还会对wsl的内存区域进行一个分配。并不在我们讨论的范围，所以跳过。

随着 BaseAddress被填充到 SystemVaRegions 后， 程序会进入一个循环。 一个把 SystemVaRegions 与SystemVaType 连起来的循环。

因为ida本身反汇编识别的问题，所以我们这段是直接通过汇编手动还原成c代码。

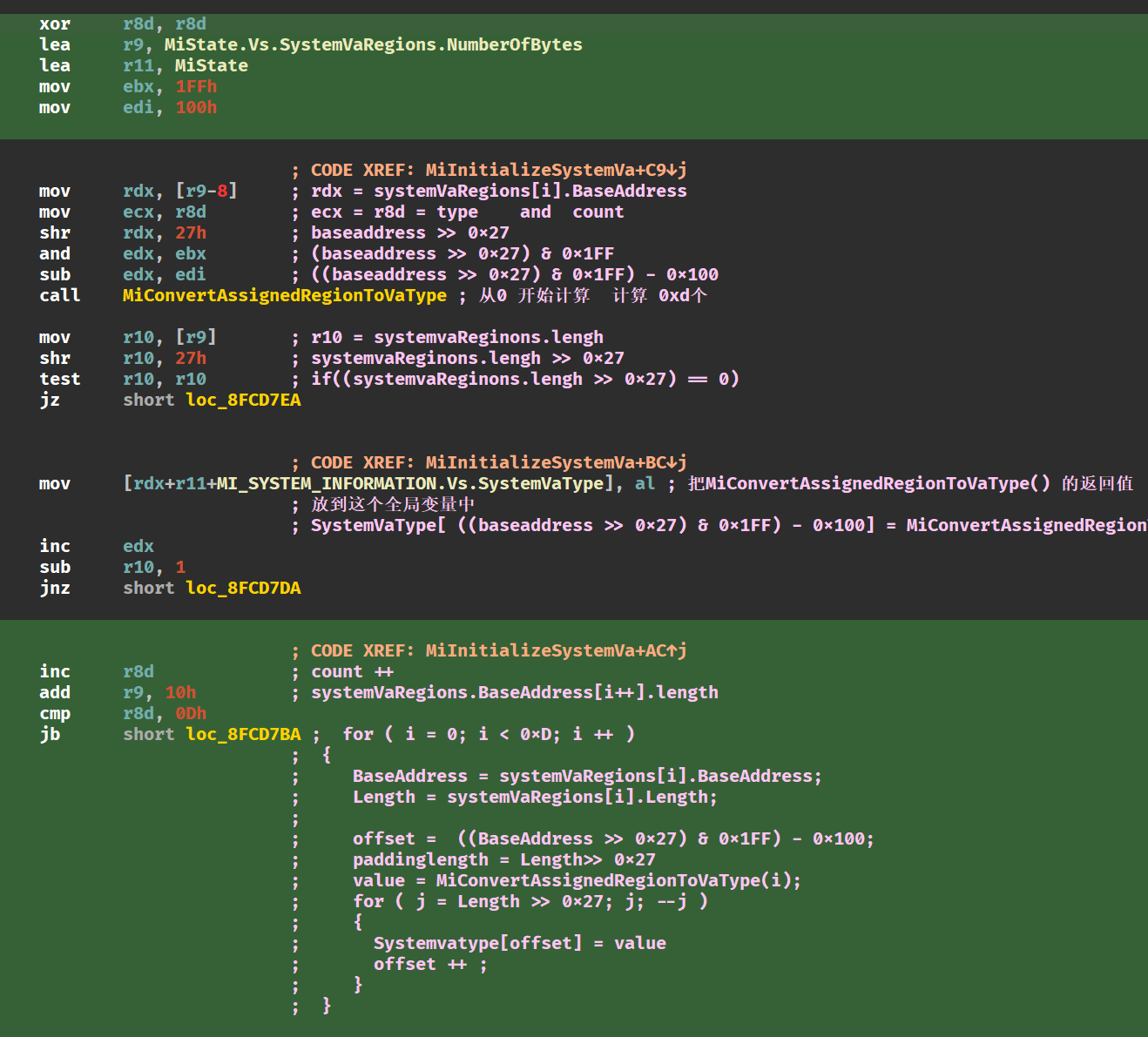

asm:

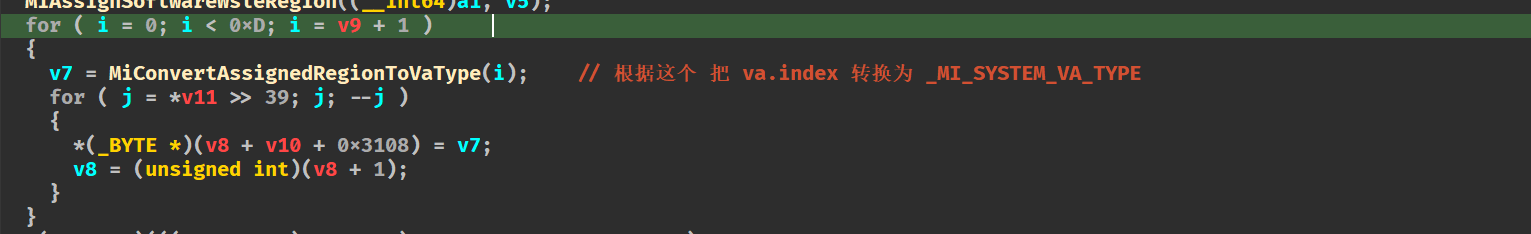

ida 反汇编：

手动还原：

通过手动还原，我们可以知道， SystemVaRegions 与 SystemVaType 建立映射关系的步骤分为：

1. 取出属于SystemVaRegions中数组的基地址和这个区域的长度。
2. 根据规则算出偏移，
3. 根据MiConvertAssignedRegionToVaType函数把 MI_ASSIGNED_REGION_TYPES 类型转换为 MI_SYSTEM_VA_TYPE 类型，
4. 根据 offset 对Systemvatype中的数组进行填充，填充的值就是 MI_SYSTEM_VA_TYPE类型的值，填充的长度NumberOfBytes>>0x27
5. 继续下一次循环

根据还原后的代码，我们可以看出为什么通过 MiGetSystemRegionType 函数可以获取到 指定虚拟地址的 内存区域类型。因为在 填充SystemVaType 成员的时候，就是根据规则偏移来填充的。填充的值还是SystemVaRegions经过转换后的枚举值。填充的长度也和NumberOfBytes>>0x27。

((a1 >> 0x27) & 0x1FF) - 0x100背后的设计理念：

回想一下 在引子部分提到的 ：((a1 >> 0x27) & 0x1FF) - 0x100 ，我们可以进一步思考：
a1 为 一个内核的虚拟地址， a1 >> 0x27 是在取 pml4的值， (pml4 & 0x1ff) 这个是 确保能取到 pml4索引，因为pml4 占位 9bit，最终 pml4的index - 0x100 得出最终的索引。 因为虚拟地址是连续的，假设存在 nopagedpool 的内存地址 A, A必定满足 大于等于nopagedpool.baseaddress，小于等于
nopagedpool.baseaddress+nopagedpool.length，如果使用我们的符号表示：
systemVaRegions[0].BaseAddress<= A <= systemVaRegions[0].BaseAddress +systemVaRegions[0].NumberOfBytes , 所以 A地址代表的pml4索引必定Systemvatype中代表nopagedpool的连续为分区内。

所以 通过MiGetSystemRegionType去内存区域的本质是 ，通过pml4索引的值 去取已经填充好的“位图”的值。

到此 ，分析告一段落。

7. 后话

1.本篇文章通过 MiGetSystemRegionType 函数能够获取 某个虚拟地址为 引子，介绍了一下几个知识点：

1. SystemVaType、SystemVaRegions、MI_ASSIGNED_REGION_TYPES 和 MI_SYSTEM_VA_TYPE基本类型
2. MmInitSystem函数初始化流程。
3. windows内核内存的区域的动态随机划分的本质是什么.
4. MI_ASSIGNED_REGION_TYPES 和 MI_SYSTEM_VA_TYPE之间转换的关系
5. SystemVaRegions与SystemVaType是如何建立关联的。
6. ((a1 >> 0x27) & 0x1FF) - 0x100背后的设计理念，以及为什么可以通过MiGetSystemRegionType得出指定虚拟地址的内存类型。

本文仅用作抛砖引玉，希望广大windows内核爱好者能够基于本文的些许启发，对windows 内核的内存有更深的了解。

妈的，文邹邹写了一段，快累死了。大白话说一点。使用MiState 变量可以 搞到很多关于内存的知识点， 比如在内存初始化的0阶段， 可以通过逆向MiInitNucleus函数 清晰的看到 各个内存区域是如何被建立的，以及物理页帧的几个链表是如何被初始化的。 在逆向nt内核过程中我们其实也可以发现 也有其他的关键变量可以去读取内存的关键信息，比如 MiSystemPartition 全局变量。 一切关于内存的逆向，还看各位大佬们出手了。
(ps:使用MiState 有一个小坑， 正式版本的 MI_SYSTEM_INFORMATION 微软提供的有些许问题，需要自己改动，如果自己仔细思考的话，解决这个问题应该不在话下)。
