1. 原理

1.1 VMProtect Software 公司

VMProtect 软件公司成立于2000年，总部位于俄罗斯叶卡捷琳堡。该公司出品的软件保护软件 VMProtect（目前版本已更新到 3.x，以下简称VMP）可以说是软件破解领域的圣杯，多年来无数逆向分析人员前赴后继，一直试图揭开 VMP 的神秘面纱。
VMP 的特色功能包括虚拟化、混淆、反调试等。本文的测试内容主要针对的是VMP的虚拟化机制，即VMP 可以将受保护的代码放到内置的虚拟机中运行，以防止反编译和破解。

1.2 VMProtect 虚拟化原理

VMP 代码虚拟机是一款栈机，也就是说，VMP 的代码虚拟机与被保护程序的代码处于栈空间中。基于栈的虚拟机指令集主要是通过操作栈顶元素来完成。例如，Java 虚拟机（JVM）就是一个典型的基于栈的虚拟机。与之相对应的还有基于寄存器的虚拟机。指令操作数存储在虚拟寄存器中，指令集直接对寄存器进行操作。Lua 的虚拟机（称为 Lua 虚拟机，LVM）就是基于寄存器的。
而基于栈的 VMP 虚拟机因为要维护出栈入栈，所以执行同样的操作，需要的指令较多，间接使得执行效率较差。 VMP 会让程序变得臃肿、运行速度变慢，但被保护的程序代码膨胀后，也能给逆向分析人员造成很多困扰。

（表格出自《加密与解密（第4版）》）
VMP 虚拟化流程：

1. VMP 将被保护的代码转换为虚拟机指令集（bytecode），并为每个虚拟指令对应一个处理程序（handler），每个 handler 实际上是一个小型的解释器。这些处理程序不是简单的地址，而是具体的处理逻辑代码。在代码转换过程中， VMP 还会对指令进行混淆和加密，以增加逆向工程的难度。
2. VMP 还会对一些系统对象如文件、注册表等进行虚拟化，在虚拟机内部维护虚拟的系统资源，使得在虚拟机内部的系统交互不会影响到真实系统。 VMP 通常会结合多种反调试技术,例如代码自修改、反跟踪、反模拟执行等，增加调试难度。
3. 受保护程序运行时，会首先执行插入的 VStartVM 代码。 （VStartVM 通常是作为程序入口点被插入到受保护代码中的 ）VStartVM 负责将程序从真实环境转换到虚拟环境，并初始化虚拟机的上下文环境，将真实环境中的寄存器状态保存，并准备虚拟机所需的堆栈空间。此外，VStartVM 还会对一些关键的系统API进行hook，以截获系统调用并在虚拟环境中模拟执行。 VMP 允许在受保护代码块中插入特定的指令，用于主动切换回真实环境，例如调用未被 hook 的系统 API。
4. VMDispatcher 负责从虚拟指令流中读取虚拟指令（bytecode），然后通过解码确定对应的处理程序（handler）。解码后的虚拟指令并不是直接执行真实指令，而是调用相应的 handler 来模拟执行，这些 handler 处理的是虚拟机指令，而不是直接的原始指令。
5. VMP 使用两个堆栈：虚拟堆栈和真实堆栈。虚拟堆栈供虚拟机内部使用，而真实堆栈是线程原有的堆栈。为了避免两者冲突，VMP 会监控堆栈指针 esp。当虚拟指令需要修改真实寄存器时，真实寄存器的值会被临时保存在真实堆栈中，并将虚拟寄存器的值应用到真实寄存器上。如果 esp 与 ebp 即将发生冲突，VMP 会将当前虚拟机上下文保存到真实堆栈，然后开辟新的虚拟堆栈空间，确保虚拟机正常运行。对于多线程程序， VMP 会为每个线程维护独立的虚拟机上下文(VMContext),不同线程的虚拟机之间相互隔离。
6. 虚拟化指令执行完之后，虚拟机并不会立即退出虚拟环境。只有在整个受保护代码块执行完毕或者发生异常时，才会退出虚拟环境，恢复真实环境中的状态。退出虚拟环境时，虚拟机会恢复原始的寄存器状态，并确保所有的上下文环境都正确恢复。不过在退出之前，还需要将虚拟寄存器的值写回到真实寄存器，并解除之前所做的系统API hook。

2. 测试程序

2.1 测试环境

系统环境：Windows 7 专业版（32 位）
IDE：Dev-C++ 5.7.1
加壳程序：VMProtect 3.4

2.2 测试程序源代码

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16

#include<bits/stdc++.h> #include<windows.h> using namespace std;   int main() {     printf("Please enter your pwd >> ");     string s;     cin>>s;     if(s=="123456")         printf("successful!\n");     else         printf("failed!\n");     system("pause");     return 0; }

编译得到CrackMe.exe

2.3 测试目标

在输入错误密码的情况下，程序仍可打印“successful！”
（测试演示出自B站up主Rairn，文末有提供视频链接）

3. VMP 编译测试程序

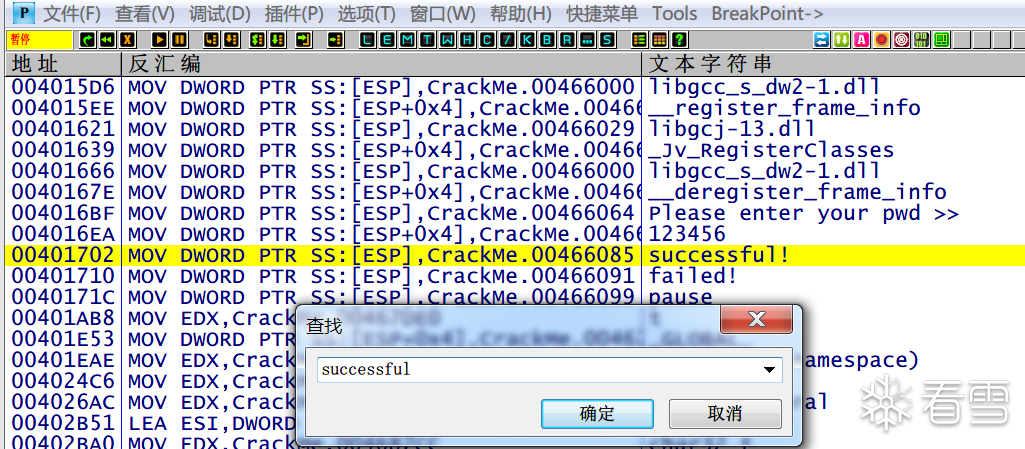

用 OD 加载CrackMe.exe，找到一个关键且易识别的位置，用 VMP 加密；在 OD 反汇编窗口点击右键，选择中文搜索引擎->智能搜索，搜索源代码中的字符串，例如successful

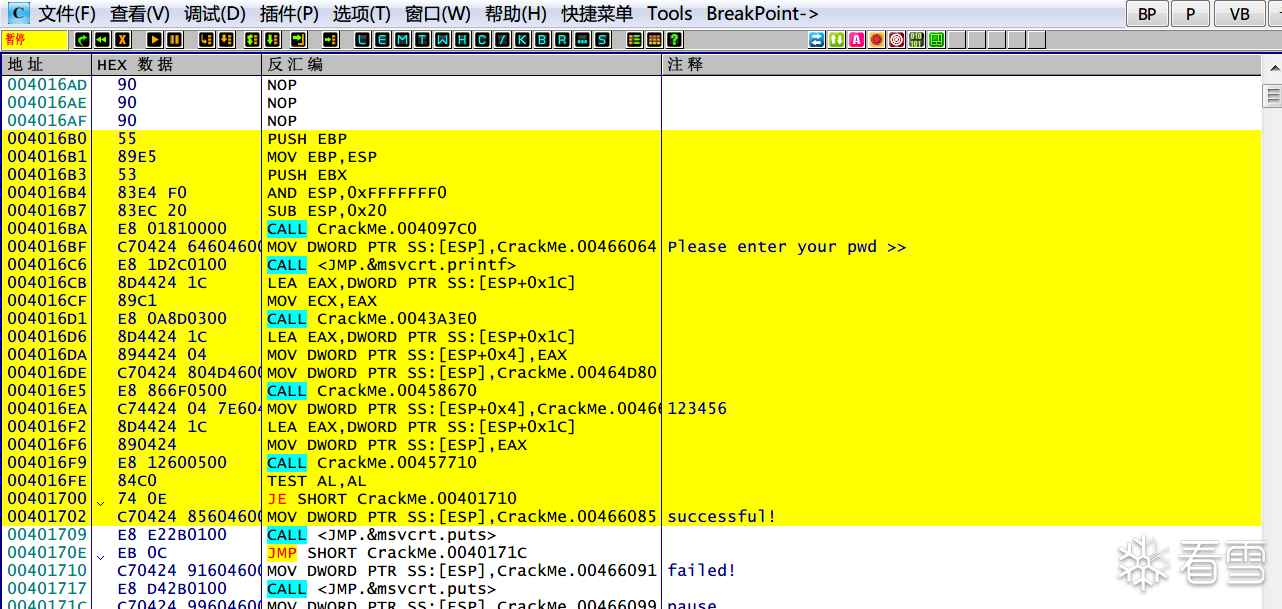

点进字符串successful对应的地址 0x00401702，分析一下反汇编代码，将加壳位置定为 0x004016B0，这看上去应该是一个函数的起始位置。将004016B0 55 PUSH EBP复制到剪切板，在记事本或其他类似工具记下来。

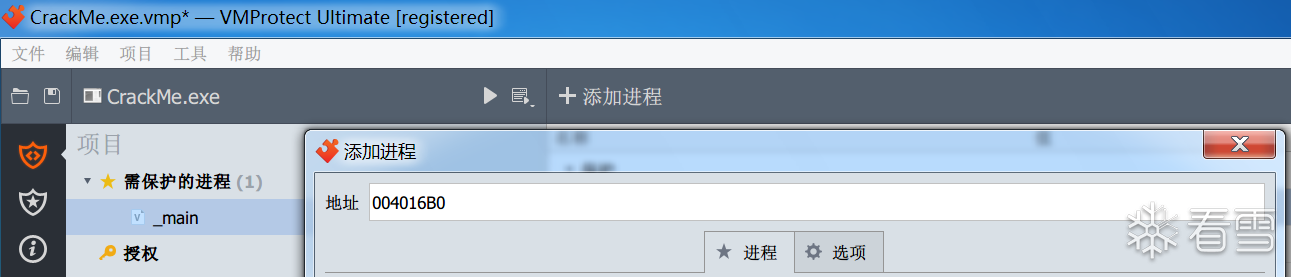

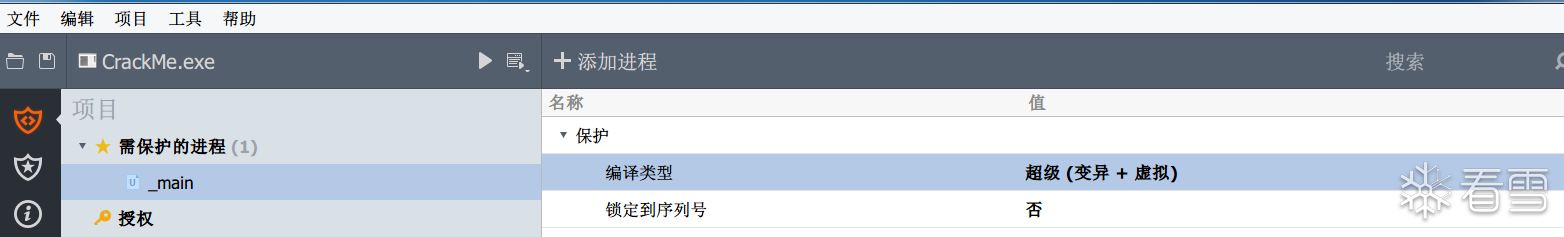

打开 VMProtect 3.4，点击需保护的进程->添加进程，然后把地址004016B0复制进去，编译类型选择超级（编译+虚拟）

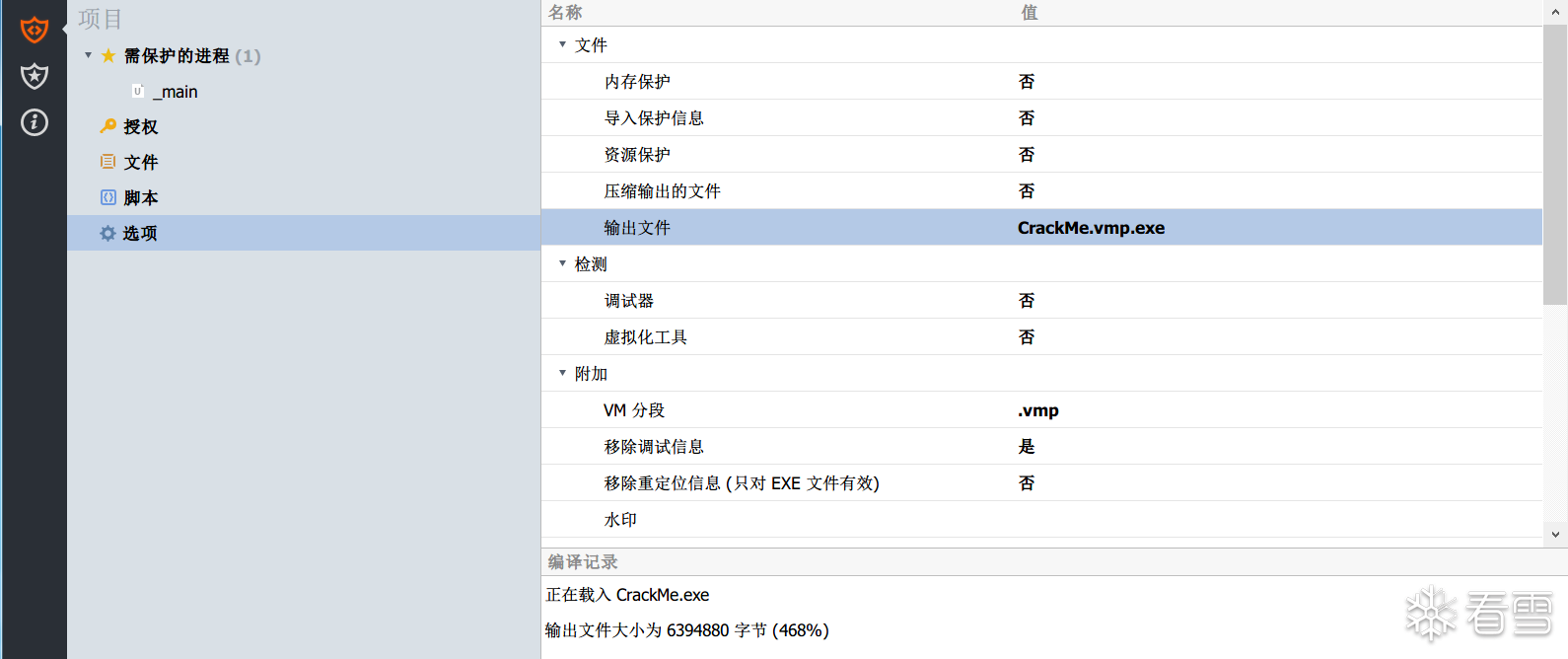

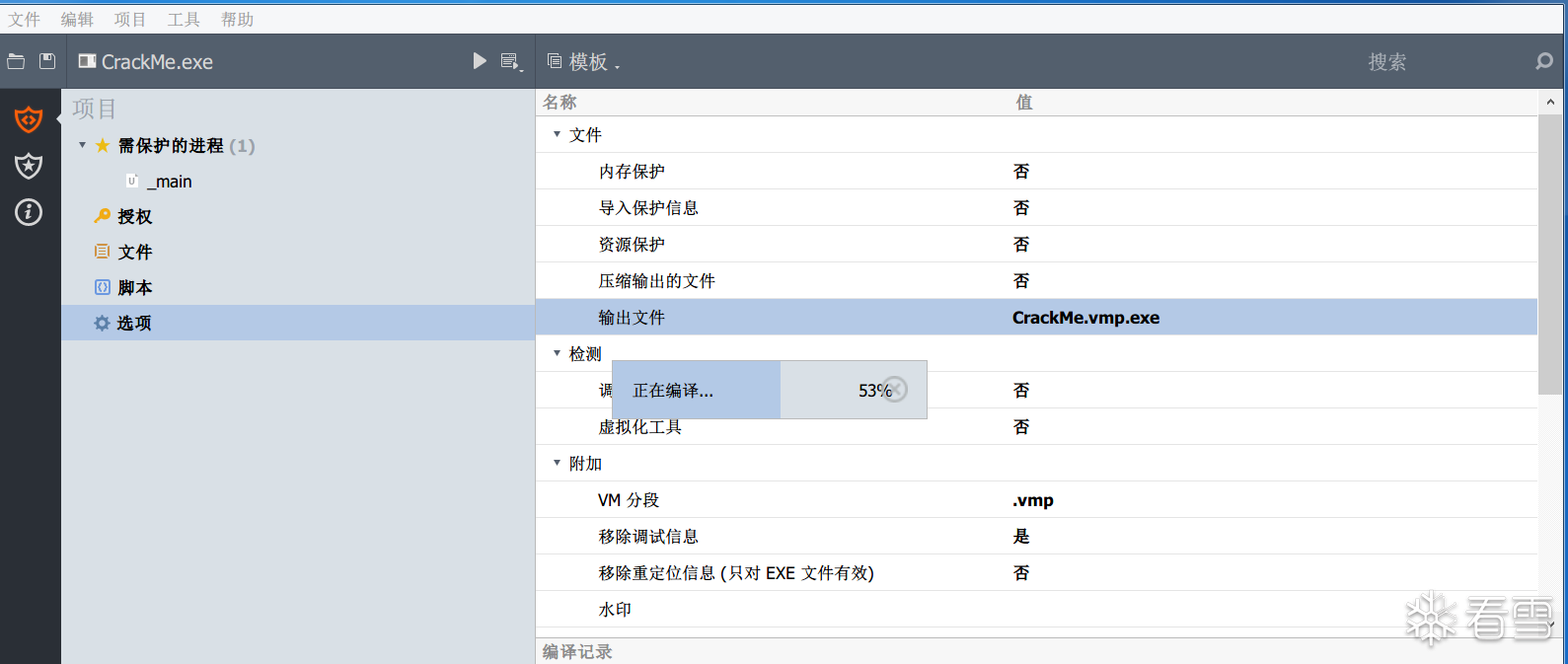

点击选项，除了移除调试信息选“是”，其余都选“否”，因为这次测试只针对虚拟机保护，暂不研究其他内容。

然后点击编译，就可以得到加壳后的文件CrackMe.vmp.exe

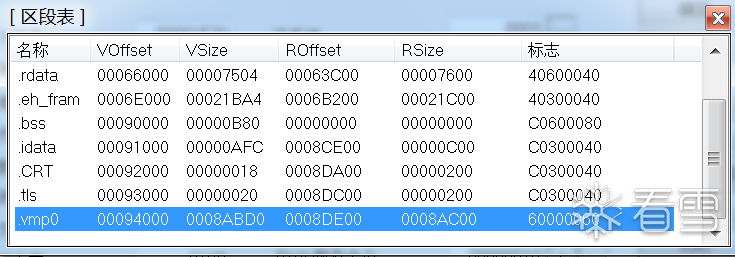

用 LordPE 查看，CrackMe.vmp.exe多了一个区段.vmp0

4. 调试和脚本编写

4.1 调试准备

用 OD 加载CrackMe.vmp.exe，做好以下几个准备。

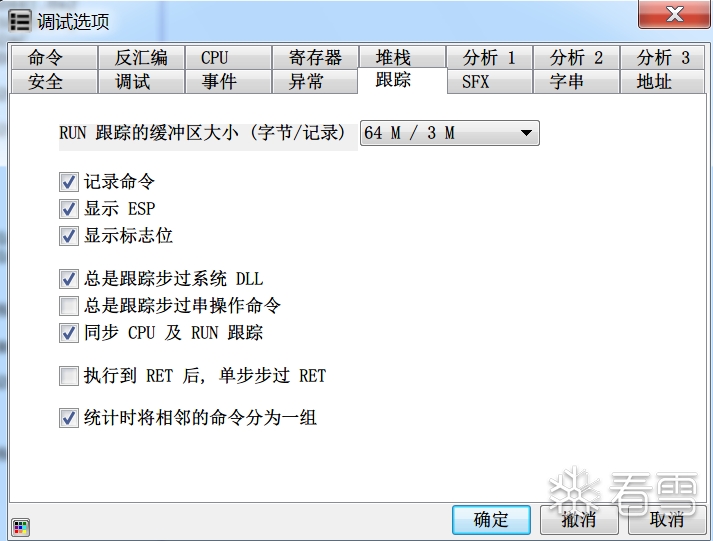

• 在调试选项中设置，因为记录需要跟踪的信息


• 打开 RUN 跟踪

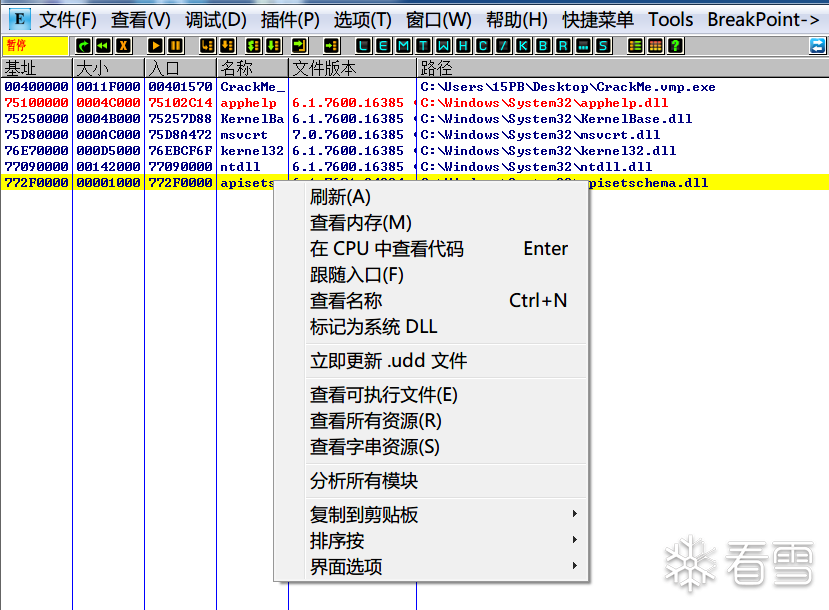

• 点击菜单栏的E，将显示的 DLL 标记为系统 DLL，以免之后调试跟踪（ trace） 时被记录


4.2 调试过程

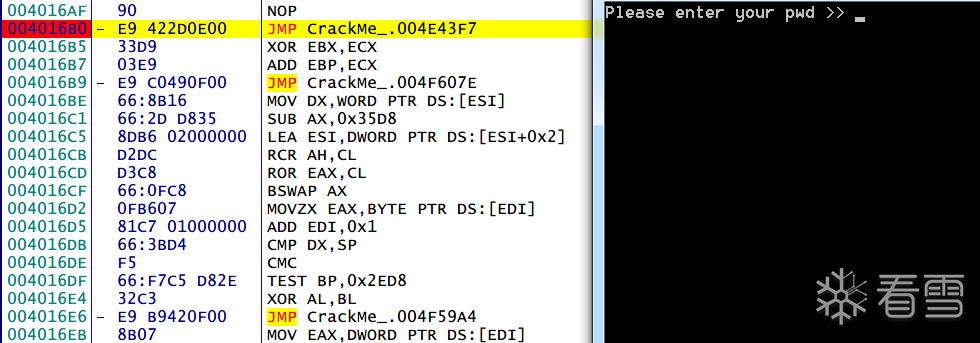

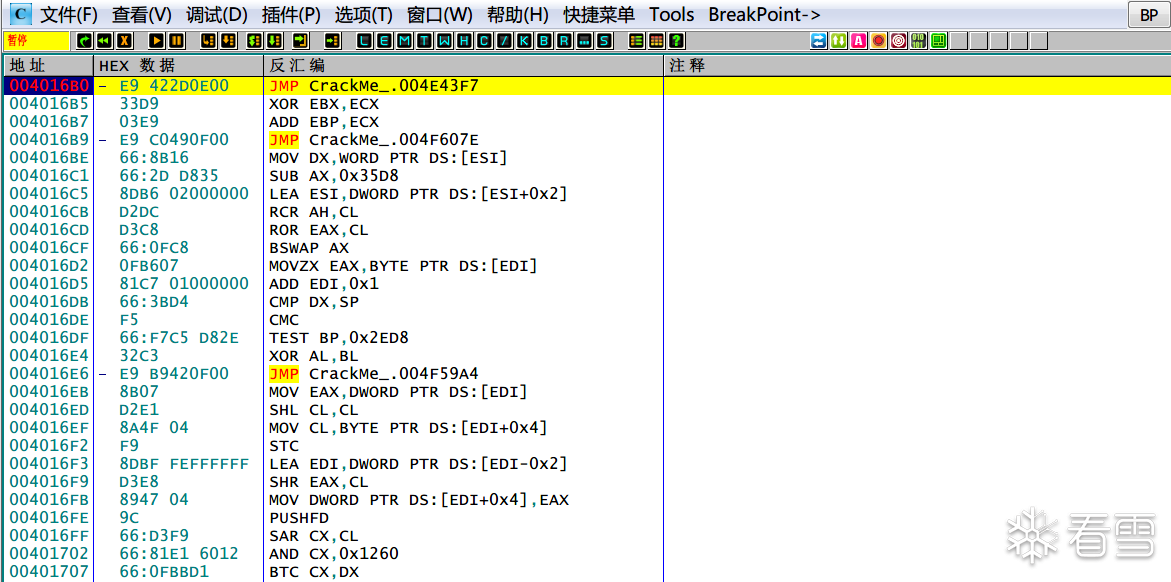

Ctrl + g 进入之前记下的地址004016B0，在此处 F2 下一个断点然后运行。可以看到，对比加壳前的情况，反汇编代码已经发生了很大变化。

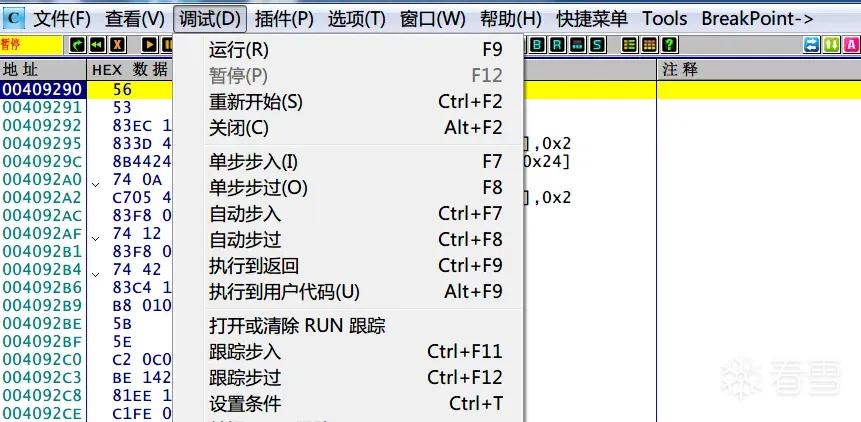

Ctrl + F11 跟踪步过，程序也打印出了

Please enter your pwd >>

4.3 Trace 记录

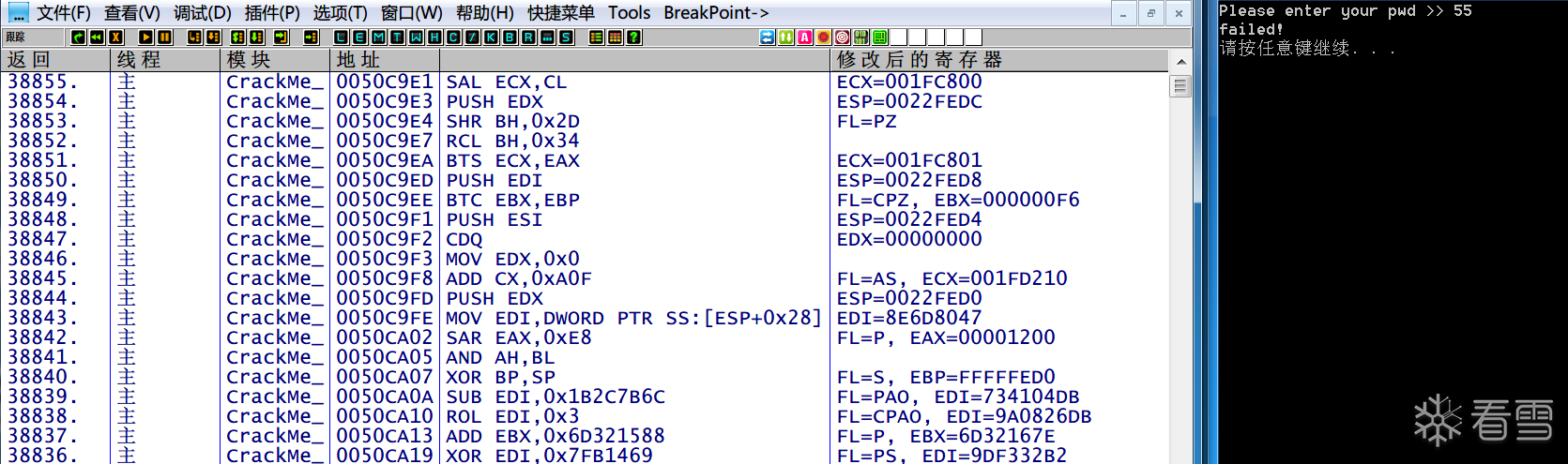

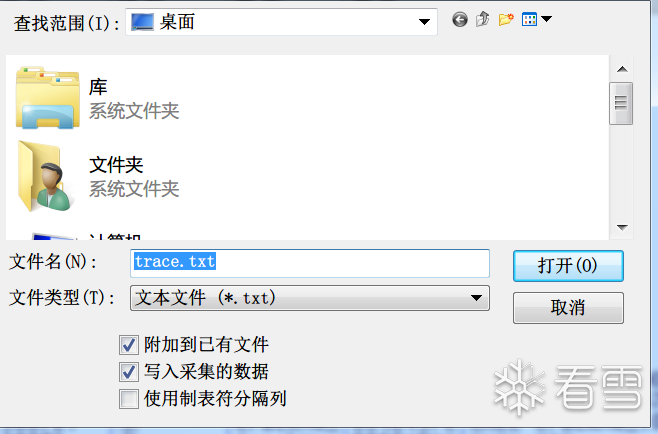

在程序中随便输入一个密码，例如55，然后点开 OD 菜单栏中的……，点击右键选择 记录到文件，把调试跟踪的结果保存为 trace.txt，记得勾选“附加到已有文件”和“写入采集的数据”

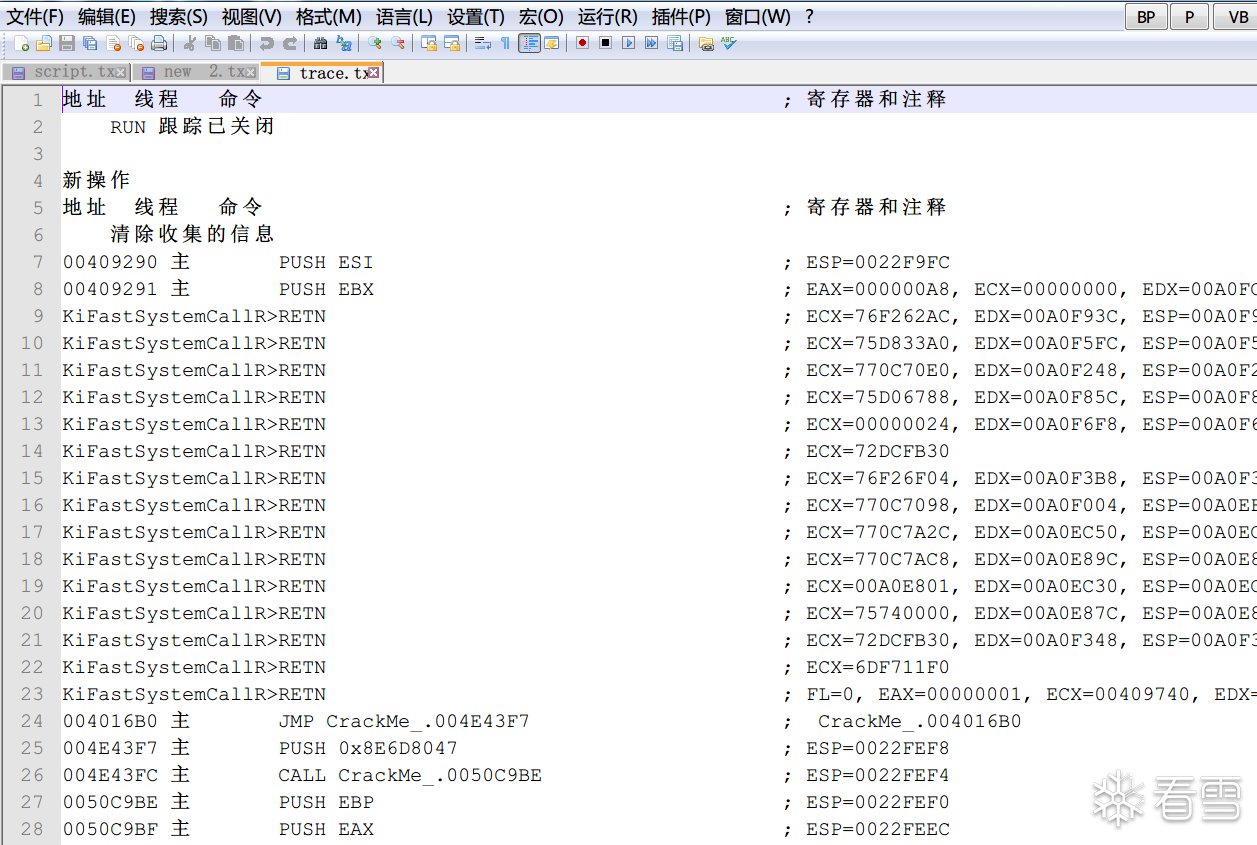

查看trace.txt

在trace.txt搜索00000040，因为十六进制的00000040的二进制是0100 0000，可以被用来表示 ZF 标志位。在 x86 架构中，ZF 标志位的位置正好对应到 EFLAGS 寄存器的第 6 位（从第 0 位开始算起）。也就是说，当执行某些指令后，如果结果为零，则 ZF 标志位会被置 1。
VMP 会使用以下公式来计算 ZF 的值：

1	zf = and(0x40, eflags)

其中，0x40 就是 ZF 标志位的掩码值。当 eflags 寄存器的第 6 位为 1 时，and 运算的结果也会为 1，表示 ZF 标志位为 1。反之，当第 6 位为 0 时，and 运算的结果为 0，表示 ZF 标志位为 0。这样做可以非常高效地判断 ZF 标志位的状态，而不需要进行复杂的计算。
本次爆破测试是比较输入的密码是否是正确的密码，所以代码实现逻辑大概率依靠 CMP、JZ（若为 0 则跳转，ZF 需为 1）或者JE（若相等则跳转，ZF 需为 1）。
这类指令影响的符号位正是 ZF，所以需要搜寻00000040。
找到00000040后还需要在附近寻找类似以下特征的汇编指令

1 2 3 4 5

not a not b and a,b //这三行代码通常不是连续出现，中间会有无用的代码隔开 //a, b皆为通用寄存器

寻找具备这种特征的汇编指令，是因为这是与非门（俗称万用门）的运算逻辑，表示为: Nand(a,b) = ~a & ~b，即将两个数分别取反后再进行与运算。汇编里面最基本的4种逻辑运算，都能用与非门表示。所以 VMP 3.x 版本中大量使用了Nand运算来表示其他的逻辑运算，真实地隐藏了原本的各种逻辑运算，有效地加大了逆向分析的难度。

1 2 3 4

Not(a) = ~a = ~a & ~a = Nand(a,a) Or(a,b) = a | b = ~(~a & ~b) = Nand(Nand(a,b),Nand(a,b)) And(a,b) = a & b = ~~a & ~~b = Nand(Nand(a,a),Nand(b,b)) Xor(a,b) = (~a & b) | (a & ~b) = (0 | (a & ~b)) | (0 | (b & ~a)) = (a & (~a | ~b)) | (b & (~a | ~b)) = (~a | ~b) & (a | b) = ~(a & b) | ~(~a & ~b) = Nand(And(a,b),Nand(a,b)) =Nand(Nand(Nand(a,a),Nand(b,b)),Nand(a,b))

cmp指令本质上是减法，只不过结果不会写回操作数，Nand 门也能实现减法：

1 2 3

-a = ~a+1  => ~a = -a -1 ~(~a+b) = ~(-a-1+b) = -(-a-1+b)-1 = a-b  => a-b = Not(Not(a)+b) a-b最终可以由Not(Not(a)+b)来表示，而Not(a)又可以用Nand(a,a)来表示

简而言之，看到了not a, not b, and a,b这类特征的反汇编指令，就可以合理怀疑此处是 VMP 处理虚拟机指令的 handler 。VMP 会在 handler 入口处大量使用 nand 门运算来隐藏原本的各种逻辑运算。这些"Nand"指令往往会涉及对EFLAGS寄存器的读写操作。通过精细控制EFLAGS标志位的状态，VMP 可以实现对程序控制流的保护。

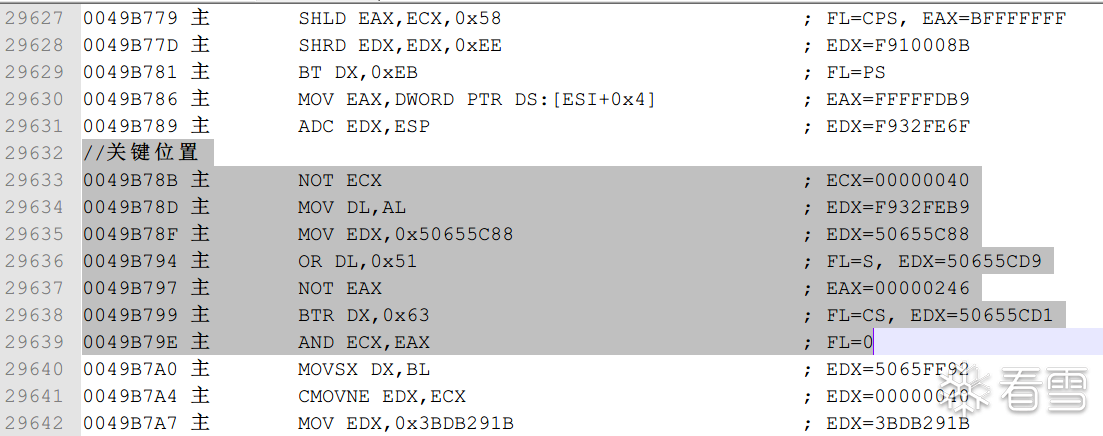

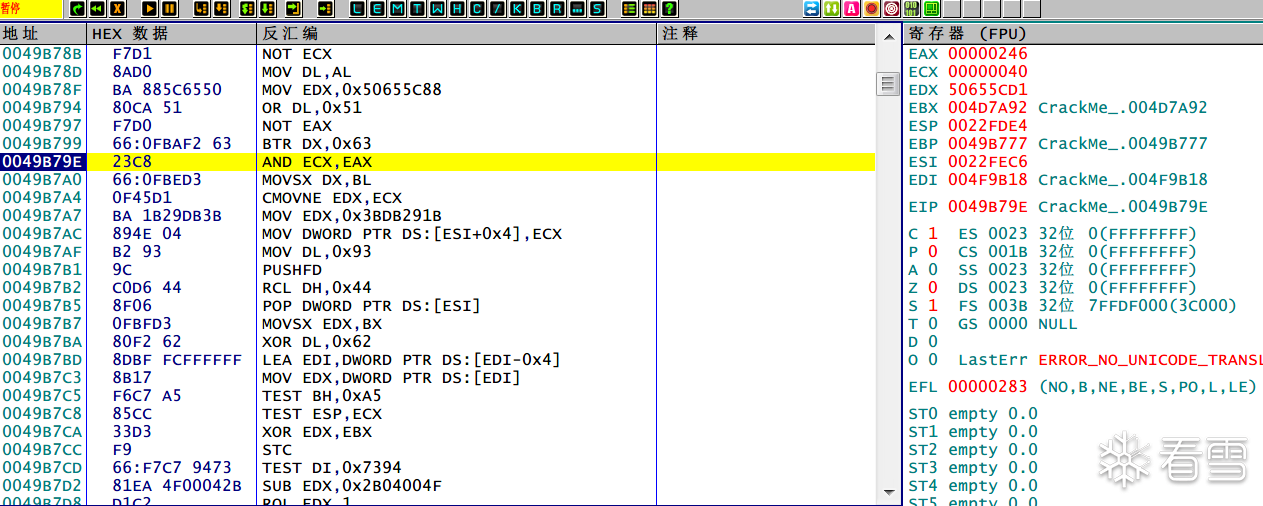

找到了疑似的指令，记下做 and 运算指令的地址0049B79E、以及两个寄存器的值ECX=00000040、EAX=00000246

1	and ecx, eax//运算结果为0x40

（FL 是 Flags标志位的缩写，FL=0 意味着在执行指令and ecx, eax后没有发生任何标志位的改变。因为and ecx, eax执行结果为0x40，也就是说原本的 ZF 标志位就是 1。在后面的操作中，我们只需要将修改 ecx ，就能将 ZF 的标志位改为 0， 就能改变程序原本的跳转逻辑。例如，在输入错误时，原本打印“failed”，就能跳转到 “successful！“）

4.4 脚本编写

1 2 3 4 5 6 7 8 9 10 11 12

bp 0049B79E           //设置断点，当程序执行到地址 0049B79E 时暂停执行。   start:                //标签，用于标识后续指令的起始位置。 run                   //继续执行程序，直到触发了设置的断点。 cmp ecx, 00000040 jnz start cmp eax, 00000246 jnz start   end: bc 0049B79E           //清除断点，使得程序不再在地址 0049B79E 处暂停执行。 ret                   //返回指令，结束当前脚本的执行。

保存为script.txt

5. 重新调试和破解

5.1 运行脚本

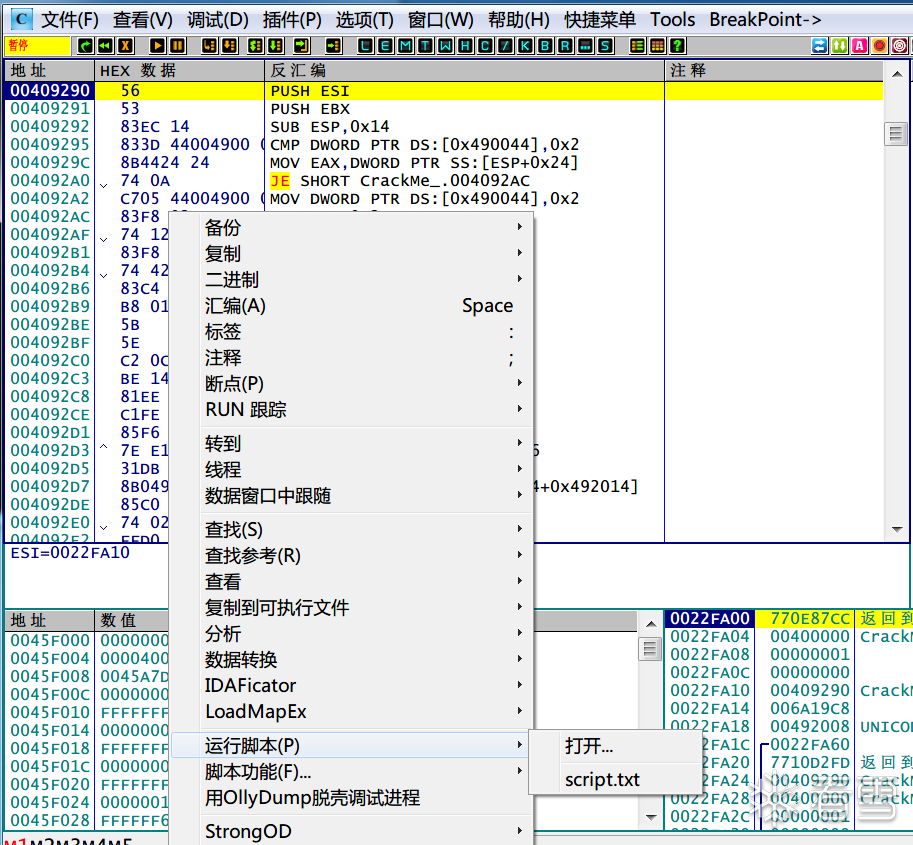

OD 重新加载CrackMe.vmp.exe，在反汇编窗口点击右键，选择运行脚本->script.txt

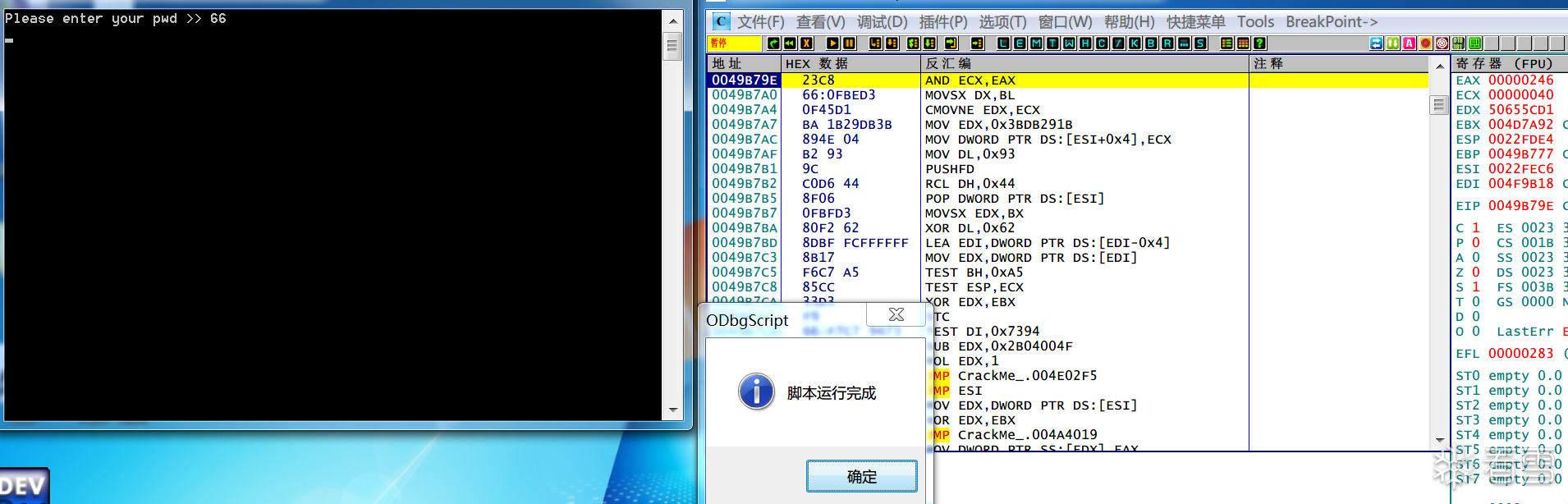

此时程序会运行，并打印字符串Please enter your pwd >>，随便输入 66 按回车键，会弹出窗口显示“脚本运行完成”。

5.2 修改寄存器的值

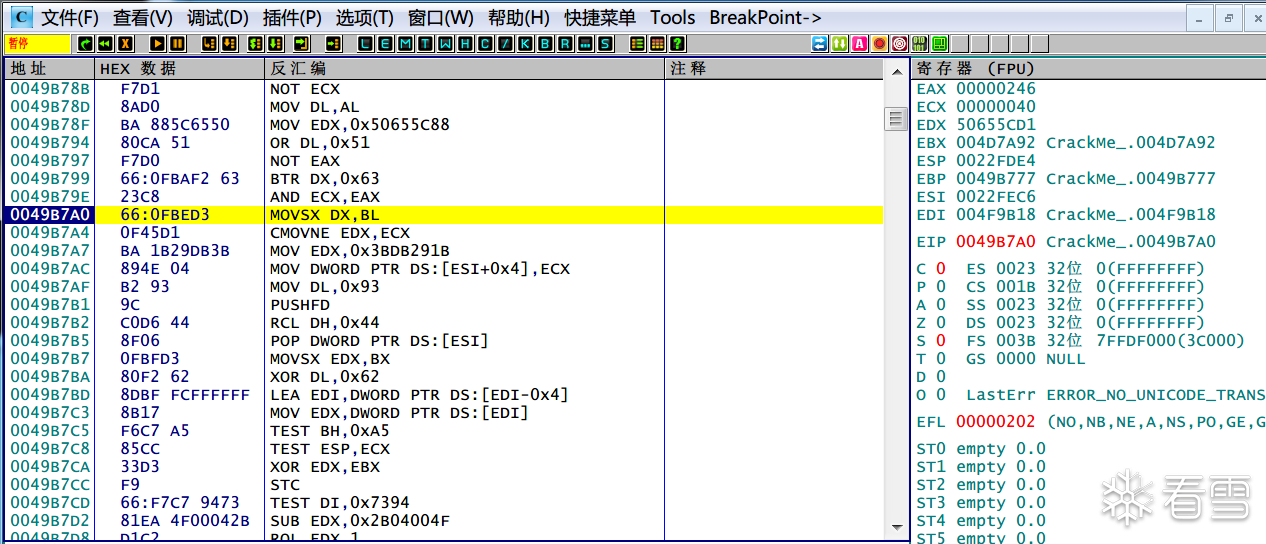

点击“确定”后，发现 EIP 停留在了0049B79E，因为之前脚本就在这个地址下了断点。注意此时的寄存器窗口，各个寄存器的值

1 2 3 4 5 6 7 8 9

EAX 00000246 ECX 00000040 EDX 50655CD1 EBX 004D7A92 CrackMe_.004D7A92 ESP 0022FDE4 EBP 0049B777 CrackMe_.0049B777 ESI 0022FEC6 EDI 004F9B18 CrackMe_.004F9B18 EIP 0049B79E CrackMe_.0049B79E

F7 走一下，寄存器的值没有发生任何变化

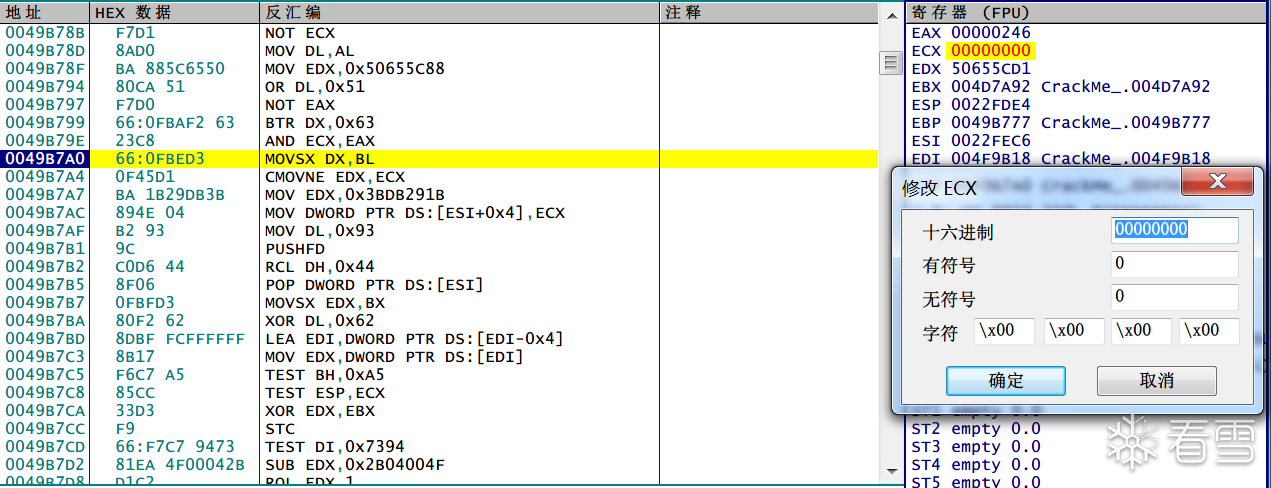

我们将 ECX 的值从00000040改为00000000

6. 破解成功

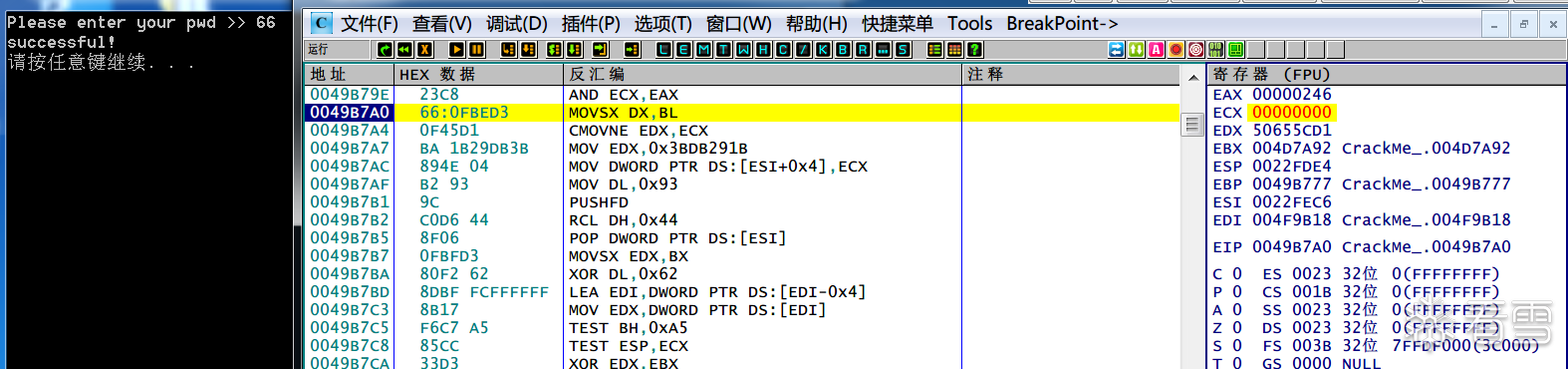

然后再点击运行，破解成功，注意此时的 ZF 标志位为 0；

1 2 3

eax = 0x246； ecx = 0x0； 运算结果是0；

对比看一下，在输入错误密码且没有修改 ecx 的情况下，ZF 标志位为1

参考链接：
https://bbs.kanxue.com/thread-224732.htm
https://www.cnblogs.com/theseventhson/p/14274653.html
https://www.bilibili.com/video/BV1vK4y1Q7K7/?spm_id_from=333.337.search-card.all.click&vd_source=e5b65cf3bea873b0cfe83c6f3d30a710
《加密与解密（第4版）》
